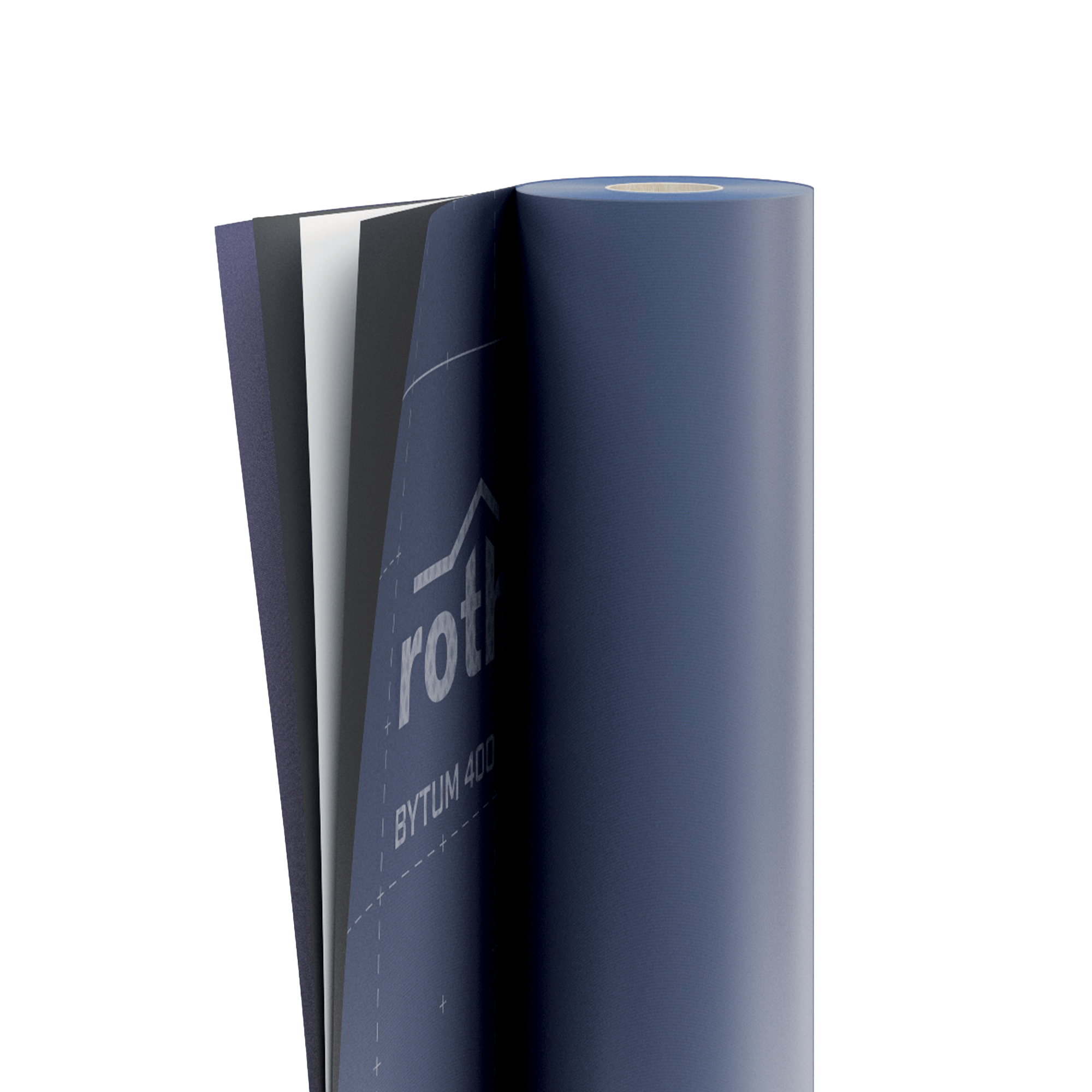

TELA SUB-TELHA BETUMINOSA
BYTUM 400
A tela subcamada betuminosa BYTUM 400 é a mais leve das membranas à base de betume da nossa gama. Apesar da espessura reduzida, assegura uma elevada resistência mecânica e durabilidade graças à armadura de reforço.
BYTUM 400, a tela subcamada betuminosa que assegura um fácil manuseamento e flexibilidade.
Esta tela sub-telha betuminosa foi concebida para a colocação no exterior da cobertura. Também pode ser utilizada como membrana pára-vapor, especialmente em superfícies irregulares, como lajes de betão e similares.
Documentação
Ficha técnica
|
|
|---|---|
| Declaração de desempenho (DOP) | Descarregue |
Instruções de colocação
|
BYTUM 400
| CÓDIGO | descrição | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
pça./palete |
|---|---|---|---|---|---|---|---|---|---|
| BYT400 | BYTUM 400 | - | 1 | 50 | 50 | 3' 3 3/8'' | 164 | 538 | 20 |
Dados Técnicos
| Propriedades | Normativa | Valores testados | Conversão USC |
|---|---|---|---|
| Gramagem | EN 1849-1 | 400 g/m² | 1.31 oz/ft² |
| Espessura | EN 1849-2 | 0,6 mm | 24 mil |
| Transmissão do vapor de água (Sd) | EN 1931 | 22 m | 0.159 PERM |
| Resistência à tração MD/CD | EN 12311-1 | 500 / 400 N/50mm | 57 / 46 lb/in |
| Alongamento MD/CD | EN 12311-1 | 45 / 50 % | - |
| Resistência à laceração com prego MD/CD | EN 12310-1 | 200 / 200 N | 45 / 45 lbf |
| Impermeabilidade à agua | EN 1928 | classe W1 | - |
| Resistência térmica | - | -45 / 100 °C | -49 / 212 °F |
| Reação ao fogo | EN 13501-1 | classe E | - |
| Resistência à passagem de ar | EN 12114 | 0 m³/(m²·h·50Pa) | 0 cfm/ft² at 50Pa |
| Condutividade térmica (λ) | - | 0,2 W/(m·K) | 1.39 (BTU·in)/(h·ft²·°F) |
| Calor específico | - | 120 J/(kg·K) | - |
| Densidade | - | ca. 600 kg/m³ | - |
| Fator de resistência ao vapor (μ) | - | ca. 36000 | - |
| Estabilidade UV | EN 13859-2 | 4 meses | - |
| Exposição aos agentes atmosféricos | - | 3 semanas | - |
| Depois do envelhecimento artificial - impermeabilidade à água | EN 1297 / EN 1928 | classe W1 | - |
| Depois do envelhecimento artificial - resistência à tração MD/CD | EN 1297 / EN 12311-1 | 450 / 350 N/50mm | 51 / 40 lb/in |
| Depois do envelhecimento artificial - alongamento | EN 1297 / EN 12311-1 | 35 / 40 % | - |
| Flexibilidade a baixas temperaturas | EN 1109 | -45 / °C | -49 / °F |
Specifications
Fornecimento e colocação de tela sub-telha betuminosa, tipo BYTUM 400
Marcação CE em conformidade com : EN 13859-1
Propriedades:
Gramagem [g/m²] : 400
Transmissão do vapor de água Sd [m] : 22
Resistência à tração MD/CD [N/50mm] : 500/400
Alongamento MD/CD [%] : 45/50
Resistência à laceração com prego MD/CD [N] : 200/200
Impermeabilidade à agua : classe W1
Emissões de VOC (COV) (% (classe A+)) : 0
Resistência térmica [°C] : -40/+100
Reação ao fogo : classe E
Indicazioni di posa per: TETTO
BYTUM 400 é colocada paralelamente à linha de beiral, a partir da borda inferior da cobertura. A segunda camada deve ser sobreposta, pelo menos, 10-20 centímetros à anterior (dependendo da inclinação da cobertura), como indicado no layout de acordo com as boas práticas de construção. A tela deve ser aplicada num suporte contínuo com um dispositivo de fixação mecânico (por ex: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Depois de atingir o topo da cobertura, é aconselhável que a membrana sobressaia da linha de cumeeira, pelo menos, 30 centímetros para assegurar uma sobreposição perfeita com as camadas de tela que se irão sobrepor no outro manto da cobertura. Recomenda-se também que as telas se sobreponham, pelo menos, 30 centímetros mesmo nas ligações de topo. Para obter uma correta estanqueidade ao ar e à água, recomendamos a utilização de ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 229.Se houver faixa adesiva dupla integrada, esta pode substituir a correta estanqueidade ao ar e à água.
Indicazioni di posa per: PARETE
BYTUM 400 é colocada paralelamente à viga de suporte ou à laje se for colocada numa parede. A segunda camada deve ser sobreposta, pelo menos, 15 centímetros à anterior. Cada camada deve ser fixada ao suporte com um dispositivo de fixação mecânico (por ex: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). É também aconselhável sobrepor as telas, pelo menos, 30 centímetros nas ligações de topo. Para obter uma correta estanqueidade ao ar e à água, recomendamos a utilização de ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 229 ou, em caso de superfícies rugosas, avalie a utilização do PRIMER para além de FLEXI BAND, PRIMER SPAY, PRIMER .
Composição
| CAMADA SUPERIOR | tecido não tecido em PP |
|---|---|
| composto | mistura betuminosa |
| ARMADURA | tecido em PL |
| composto | mistura betuminosa |
| CAMADA INFERIOR | tecido não tecido em PP |
