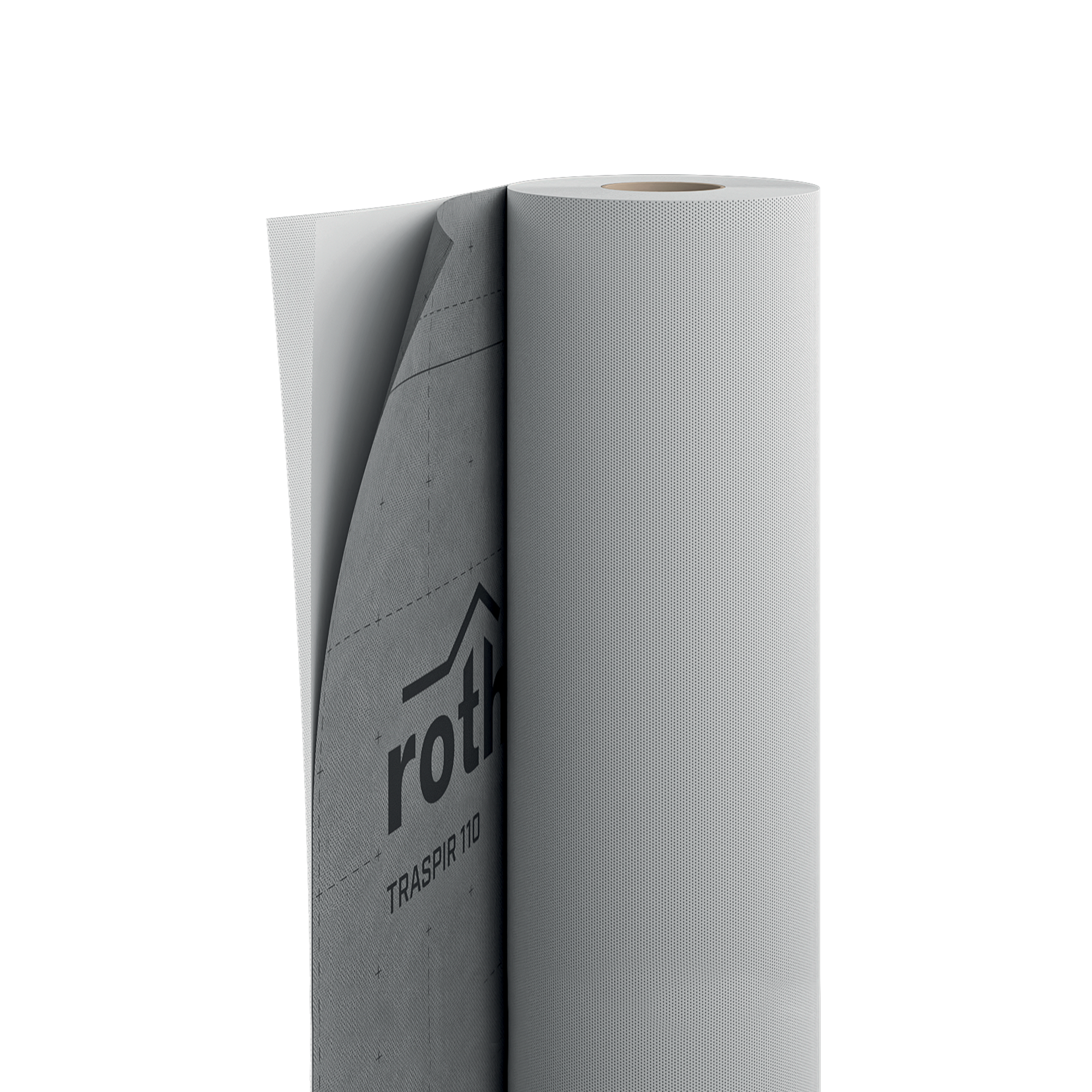

MEMBRANA ALTAMENTE TRANSPIRANTE
TRASPIR 110
A membrana altamente transpirante TRASPIR 110 é concebida para otimizar a estanquidade ao vento, limitando a sua passagem incondicional para proteger a estrutura da entrada de correntes frias no inverno ou de correntes quentes no verão.
Certificada pela SINTEF para uma maior garantia de qualidade e pelo organismo francês CSTB na classe R1, é composta por uma película microporosa e camadas de proteção em polipropileno. TRASPIR 110 pode ser aplicada tanto no exterior, como no interior de paredes e coberturas. Também está disponível na versão de 3 metros, para tempos de colocação ainda mais curtos. TRASPIR 110, a membrana altamente transpirante resistente e leve para colocação em telhados e paredes
Documentação
Ficha técnica
|
|
|---|---|
| Declaração de desempenho (DOP) | Descarregue |
File BIM.rfa
|
|
Xml-File WUFI
|
|
Instruções de colocação
|
|
| Environmental Product Declaration (EPD) | Descarregue |
TRASPIR 110
| CÓDIGO | descrição | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
pça./palete |
|---|---|---|---|---|---|---|---|---|---|
| T110 | TRASPIR 110 | - | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 36 |
| T11030 | TRASPIR 110 3m | - | 3 | 50 | 150 | 9' 10 1/8'' | 164 | 1615 | 36 |
Dados Técnicos
| Propriedades | Normativa | Valores testados | Conversão USC |
|---|---|---|---|
| Gramagem | EN 1849-2 | 112 g/m² | 0.37 oz/ft² |
| Espessura | EN 1849-2 | 0,4 mm | 16 mil |
| Transmissão do vapor de água (Sd) | EN 1931 | 0,03 m | 116.55 PERM |
| Transmissão do vapor de água (dry cup) | ASTM E96/ E96M | 101 PERM | - |
| Transmissão do vapor de água (dry cup) | ASTM E96/ E96M | 5810 ng/(s·m²·Pa) | - |
| Resistência à tração MD/CD | EN 12311-1 | 250 / 165 N/50mm | 29 / 19 lb/in |
| Alongamento MD/CD | EN 12311-1 | 50 / 70 % | - |
| Resistência à laceração com prego MD/CD | EN 12310-1 | 115 / 135 N | 26 / 30 lbf |
| Impermeabilidade à agua | EN 1928 | classe W1 | - |
| Resistência térmica | - | -40 / 80 °C | -40 / 176 °F |
| Reação ao fogo | EN 13501-1 | classe E | - |
| Resistência à passagem de ar | EN 12114 | < 0,02 m³/(m²·h·50Pa) | < 0.001 cfm/ft² at 50Pa |
| Condutividade térmica (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Calor específico | - | 1800 J/(kg·K) | - |
| Densidade | - | ca. 264 kg/m³ | - |
| Fator de resistência ao vapor (μ) | - | ca. 50 | - |
| Teor de VOC | - | 0 % | - |
| Estabilidade UV | EN 13859-2 | 3 meses | - |
| Exposição aos agentes atmosféricos | - | 2 semanas | - |
| Coluna de água | ISO 811 | > 280 cm | > 110.236224 in |
| Depois do envelhecimento artificial - impermeabilidade à água | EN 1297 / EN 1928 | classe W1 | - |
| Depois do envelhecimento artificial - resistência à tração MD/CD | EN 1297 / EN 12311-1 | 220 / 145 N/50mm | 25 / 17 lb/in |
| Depois do envelhecimento artificial - alongamento | EN 1297 / EN 12311-1 | 40 / 60 % | - |
| Flexibilidade a baixas temperaturas | EN 1109 | -30 / °C | -22 / °F |
| Ensaio de chuva forte | TU Berlin | - | - |
| Resistência à penetração da água de paredes externas a 300Pa | ASTM E331 | superado | - |
| Barreira ao ar (antes e depois envelhecimento) | CAN/ULC-S741 | conforme | - |
| Barreira ao ar | ASTM E2178 | superado | - |
Specifications
Fornecimento e colocação de membrana altamente transpirante, tipo TRASPIR 110
Marcação CE em conformidade com : EN 13859-1/2
Propriedades:
Gramagem [g/m²] : 112
Transmissão do vapor de água Sd [m] : 0,03
Resistência à tração MD/CD [N/50mm] : 250/165
Alongamento MD/CD [%] : 50/70
Resistência à laceração com prego MD/CD [N] : 115/135
Impermeabilidade à agua : classe W1
Emissões de VOC (COV) (% (classe A+)) : 0
Resistência térmica [°C] : -40/+80
Reação ao fogo : classe E
Indicazioni di posa per: PARETE

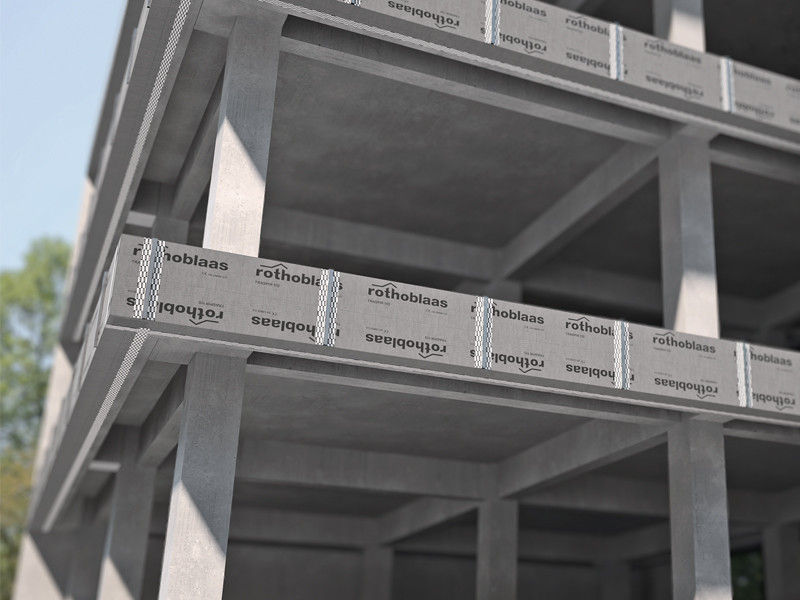

TRASPIR 110 é colocada paralelamente à viga de suporte ou à laje se for colocada numa parede. A segunda camada deve ser sobreposta, pelo menos, 15 centímetros à anterior. Cada camada deve ser fixada ao suporte com um dispositivo de fixação mecânico (por ex: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). É também aconselhável sobrepor as telas, pelo menos, 30 centímetros nas ligações de topo. Para obter uma correta estanqueidade ao ar e à água, recomendamos a utilização de EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE ou, em caso de superfícies rugosas, avalie a utilização do PRIMER para além de FLEXI BAND, PRIMER SPAY, PRIMER .
Indicazioni di posa per: TETTO
TRASPIR 110 é colocada paralelamente à linha de beiral, a partir da borda inferior da cobertura. A segunda camada deve ser sobreposta, pelo menos, 10-20 centímetros à anterior (dependendo da inclinação da cobertura), como indicado no layout de acordo com as boas práticas de construção. A tela deve ser aplicada num suporte contínuo com um dispositivo de fixação mecânico (por ex: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Depois de atingir o topo da cobertura, é aconselhável que a membrana sobressaia da linha de cumeeira, pelo menos, 30 centímetros para assegurar uma sobreposição perfeita com as camadas de tela que se irão sobrepor no outro manto da cobertura. Recomenda-se também que as telas se sobreponham, pelo menos, 30 centímetros mesmo nas ligações de topo. Para obter uma correta estanqueidade ao ar e à água, recomendamos a utilização de EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.Se houver faixa adesiva dupla integrada, esta pode substituir a correta estanqueidade ao ar e à água.
Composição
| CAMADA SUPERIOR | tecido não tecido em PP |
|---|---|
| ESTRATO INTERMÉDIO | filme transpirante em PP |
| CAMADA INFERIOR | tecido não tecido em PP |
