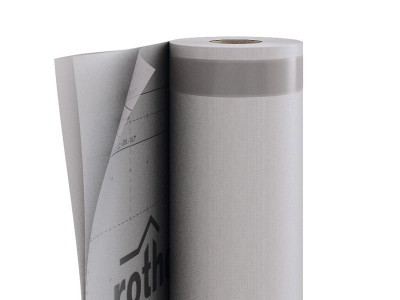

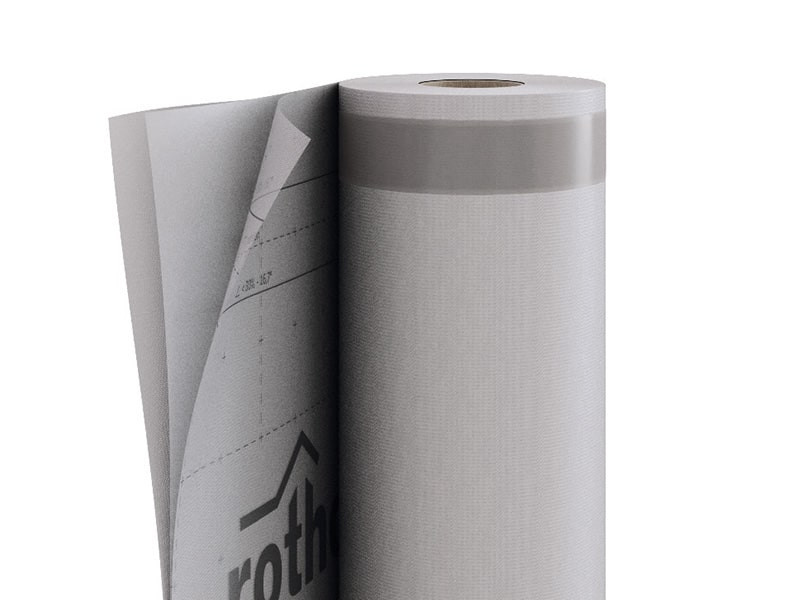

MEMBRANA ALTAMENTE TRANSPIRANTE
TRASPIR 150
A membrana altamente transpirante TRASPIR 150 otimiza a estanquidade ao ar, limitando a sua passagem incondicional e protegendo a estrutura da entrada de correntes quentes no verão e frias no inverno.
TRASPIR 150, a membrana flexível para impermeabilização que assegura uma estanquidade ao ar ideal
Disponível com ou sem fita integrada e também na versão de 3 metros, é certificada pelo organismo francês CSTB na classe R2. Composta por uma película microporosa e camadas de proteção de polipropileno, é concebida para aplicação tanto no exterior, como no interior de paredes e coberturas.
Documentação
Ficha técnica
|
|
|---|---|
| Declaração de desempenho (DOP) | Descarregue |
Caderno de encargos
|
|
File BIM.rfa
|
|
Xml-File WUFI
|
|
Instruções de colocação
|
TRASPIR 150
| CÓDIGO | descrição | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
pça./palete |
|---|---|---|---|---|---|---|---|---|---|
| T150 | TRASPIR 150 | - | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 28 |
| TTT150 | TRASPIR 150 TT | TT | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 28 |
| T15030 | TRASPIR 150 3m | - | 3 | 50 | 150 | 9' 10 1/8'' | 164 | 1615 | 20 |
Dados Técnicos TRASPIR 150
| Propriedades | Normativa | Valores testados | Conversão USC |
|---|---|---|---|
| Gramagem | EN 1849-2 | 150 g/m² | 0.49 oz/ft² |
| Espessura | EN 1849-2 | 0,7 mm | 28 mil |
| Transmissão do vapor de água (Sd) | EN 1931 | 0,02 m | 174.825 PERM |
| Transmissão do vapor de água (dry cup) | ASTM E96/ E96M | 125 PERM | - |
| Transmissão do vapor de água (dry cup) | ASTM E96/ E96M | 7115 ng/(s·m²·Pa) | - |
| Resistência à tração MD/CD | EN 12311-1 | 350 / 210 N/50mm | 40 / 24 lb/in |
| Alongamento MD/CD | EN 12311-1 | 100 / 125 % | - |
| Resistência à laceração com prego MD/CD | EN 12310-1 | 190 / 225 N | 43 / 51 lbf |
| Impermeabilidade à agua | EN 1928 | classe W1 | - |
| Resistência térmica | - | -40 / 80 °C | -40 / 176 °F |
| Reação ao fogo | EN 13501-1 | classe E | - |
| Resistência à passagem de ar | EN 12114 | < 0,04 m³/(m²·h·50Pa) | < 0.002 cfm/ft² at 50Pa |
| Condutividade térmica (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Calor específico | - | 1800 J/(kg·K) | - |
| Densidade | - | ca. 215 kg/m³ | - |
| Fator de resistência ao vapor (μ) | - | ca. 40 | - |
| Teor de VOC | - | 0 % | - |
| Estabilidade UV | EN 13859-2 | 3 meses | - |
| Exposição aos agentes atmosféricos | - | 2 semanas | - |
| Coluna de água | ISO 811 | > 250 cm | > 98.4252 in |
| Depois do envelhecimento artificial - impermeabilidade à água | EN 1297 / EN 1928 | classe W1 | - |
| Depois do envelhecimento artificial - resistência à tração MD/CD | EN 1297 / EN 12311-1 | 310 / 180 N/50mm | 35 / 21 lb/in |
| Depois do envelhecimento artificial - alongamento | EN 1297 / EN 12311-1 | 45 / 60 % | - |
| Flexibilidade a baixas temperaturas | EN 1109 | -40 / °C | -40 / °F |
Dados Técnicos TRASPIR 150 OLD
| Propriedades | Normativa | Valores testados | Conversão USC |
|---|---|---|---|
| Gramagem | EN 1849-2 | 150 g/m² | 0.49 oz/ft² |
| Espessura | EN 1849-2 | 0,5 mm | 20 mil |
| Transmissão do vapor de água (Sd) | EN 1931 | 0,05 m | 69.93 PERM |
| Resistência à tração MD/CD | EN 12311-1 | 315 / 250 N/50mm | 36 / 29 lb/in |
| Alongamento MD/CD | EN 12311-1 | 61 / 66 % | - |
| Resistência à laceração com prego MD/CD | EN 12310-1 | 255 / 270 N | 57 / 61 lbf |
| Impermeabilidade à agua | EN 1928 | classe W1 | - |
| Resistência térmica | - | -40 / 80 °C | -40 / 176 °F |
| Reação ao fogo | EN 13501-1 | classe E | - |
| Resistência à passagem de ar | EN 12114 | 0 m³/(m²·h·50Pa) | 0 cfm/ft² at 50Pa |
| Condutividade térmica (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Calor específico | - | 1800 J/(kg·K) | - |
| Densidade | - | ca. 300 kg/m³ | - |
| Fator de resistência ao vapor (μ) | - | ca. 100 | - |
| Teor de VOC | - | 0 % | - |
| Estabilidade UV | EN 13859-2 | 3 meses | - |
| Exposição aos agentes atmosféricos | - | 4 semanas | - |
| Coluna de água | ISO 811 | > 300 cm | > 118.11024 in |
| Depois do envelhecimento artificial - impermeabilidade à água | EN 1297 / EN 1928 | classe W1 | - |
| Depois do envelhecimento artificial - resistência à tração MD/CD | EN 1297 / EN 12311-1 | 295 / 225 N/50mm | 34 / 26 lb/in |
| Depois do envelhecimento artificial - alongamento | EN 1297 / EN 12311-1 | 45 / 47 % | - |
| Flexibilidade a baixas temperaturas | EN 1109 | -40 / °C | -40 / °F |
| Ensaio de chuva forte | TU Berlin | superado | - |
Specifications
Fornecimento e colocação de membrana altamente transpirante, tipo TRASPIR 150
Marcação CE em conformidade com : EN 13859-1/2
Propriedades:
Gramagem [g/m²] : 150
Transmissão do vapor de água Sd [m] : 0,05
Resistência à tração MD/CD [N/50mm] : 315/250
Alongamento MD/CD [%] : 61/66
Resistência à laceração com prego MD/CD [N] : 255/270
Impermeabilidade à agua : classe W1
Emissões de VOC (COV) (% (classe A+)) : 0
Resistência térmica [°C] : -40/+80
Indicazioni di posa per: TETTO
TRASPIR 150 é colocada paralelamente à linha de beiral, a partir da borda inferior da cobertura. A segunda camada deve ser sobreposta, pelo menos, 10-20 centímetros à anterior (dependendo da inclinação da cobertura), como indicado no layout de acordo com as boas práticas de construção. A tela deve ser aplicada num suporte contínuo com um dispositivo de fixação mecânico (por ex: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Depois de atingir o topo da cobertura, é aconselhável que a membrana sobressaia da linha de cumeeira, pelo menos, 30 centímetros para assegurar uma sobreposição perfeita com as camadas de tela que se irão sobrepor no outro manto da cobertura. Recomenda-se também que as telas se sobreponham, pelo menos, 30 centímetros mesmo nas ligações de topo. Para obter uma correta estanqueidade ao ar e à água, recomendamos a utilização de EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.Se houver faixa adesiva dupla integrada, esta pode substituir a correta estanqueidade ao ar e à água.
Indicazioni di posa per: PARETE
TRASPIR 150 é colocada paralelamente à viga de suporte ou à laje se for colocada numa parede. A segunda camada deve ser sobreposta, pelo menos, 15 centímetros à anterior. Cada camada deve ser fixada ao suporte com um dispositivo de fixação mecânico (por ex: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). É também aconselhável sobrepor as telas, pelo menos, 30 centímetros nas ligações de topo. Para obter uma correta estanqueidade ao ar e à água, recomendamos a utilização de EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE ou, em caso de superfícies rugosas, avalie a utilização do PRIMER para além de FLEXI BAND, PRIMER SPAY, PRIMER .
Composição TRASPIR 150
| CAMADA SUPERIOR | tecido não tecido em PP |
|---|---|
| ESTRATO INTERMÉDIO | filme transpirante em PP |
| CAMADA INFERIOR | tecido não tecido em PP |
Composição TRASPIR 150 OLD
| CAMADA SUPERIOR | tecido não tecido em PP |
|---|---|
| ESTRATO INTERMÉDIO | filme transpirante em PP |
| CAMADA INFERIOR | tecido não tecido em PP |
