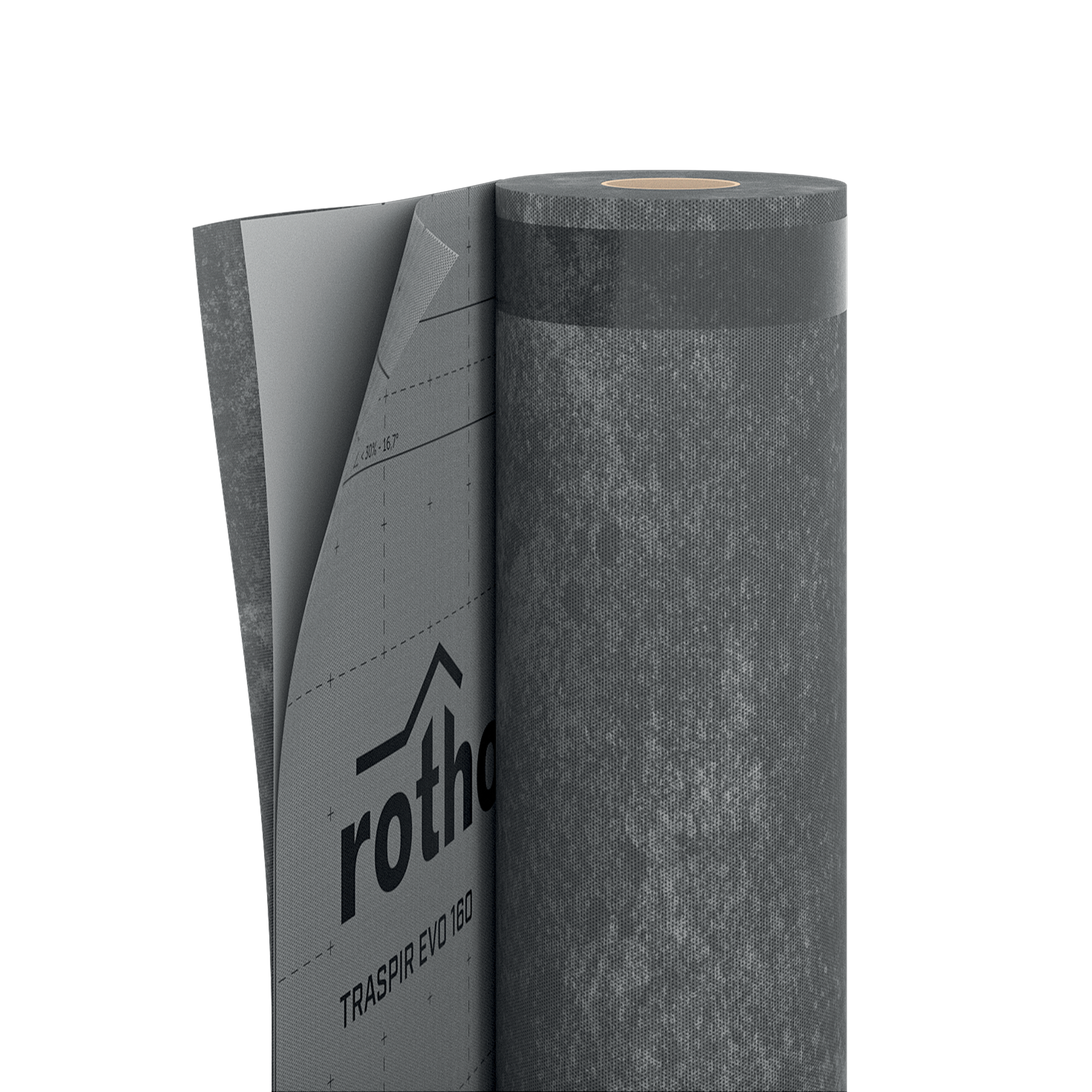

MEMBRANA TRANSPIRANTE MONOLÍTICA
TRASPIR EVO 160
A membrana altamente transpirante monolítica TRASPIR EVO 160 garante impermeabilização e estanquidade ao ar, bem como excelente reação ao fogo (B-s1, d2) e elevada estabilidade UV. É composta por uma película monolítica em elastómero extrudido entre duas camadas de proteção em polipropileno e foi concebida para instalação tanto no interior, como no exterior da cobertura.
Video
TRASPIR EVO 160, estabilidade uv e reação ao fogo de topo para as suas estruturas de madeira
A estrutura monolítica da membrana TRASPIR EVO 160 garante uma excelente durabilidade ao longo do tempo graças à sua composição especial.
Membrana auto-extinguível (classe B-s1, d2) que não propaga a chama em caso de incêndio, contribuindo para a proteção da estrutura.
A estabilidade aos raios UV com exposição total às radiações, sem qualquer proteção, é excecional: a membrana passou o teste de envelhecimento artificial que prevê uma exposição à luz UV durante 1000 horas.
Documentação
Ficha técnica
|
|
|---|---|
| Declaração de desempenho (DOP) | Descarregue |
Xml-File WUFI
|
|
Instruções de colocação
|
|
| Environmental Product Declaration (EPD) | Descarregue |
TRASPIR EVO 160
| CÓDIGO | descrição | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
pça./palete |
|---|---|---|---|---|---|---|---|---|---|
| TEVO160 | TRASPIR EVO 160 | - | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 30 |
| TTTEVO160 | TRASPIR EVO 160 TT | TT | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 30 |
| TEVO16030 | TRASPIR EVO 160 3m | - | 3 | 50 | 150 | 9' 10 1/8'' | 164 | 1615 | 30 |
Dados Técnicos
| Propriedades | Normativa | Valores testados | Conversão USC |
|---|---|---|---|
| Gramagem | EN 1849-2 | 160 g/m² | 0.52 oz/ft² |
| Espessura | EN 1849-2 | 0,5 mm | 20 mil |
| Transmissão do vapor de água (Sd) | EN 1931 | 0,1 m | 34.965 PERM |
| Transmissão do vapor de água (dry cup) | ASTM E96/ E96M | 12.3 PERM | - |
| Transmissão do vapor de água (dry cup) | ASTM E96/ E96M | 702 ng/(s·m²·Pa) | - |
| Resistência à tração MD/CD | EN 12311-1 | 280 / 220 N/50mm | 32 / 25 lb/in |
| Alongamento MD/CD | EN 12311-1 | 50 / 60 % | - |
| Resistência à laceração com prego MD/CD | EN 12310-1 | 180 / 200 N | 40 / 45 lbf |
| Impermeabilidade à agua | EN 1928 | classe W1 | - |
| Resistência térmica | - | -40 / 100 °C | -40 / 212 °F |
| Reação ao fogo | EN 13501-1 | classe B-s1,d2 | - |
| Resistência à passagem de ar | EN 12114 | < 0,02 m³/(m²·h·50Pa) | < 0.001 cfm/ft² at 50Pa |
| Condutividade térmica (λ) | - | 0,4 W/(m·K) | 2.77 (BTU·in)/(h·ft²·°F) |
| Calor específico | - | 1800 J/(kg·K) | - |
| Densidade | - | ca. 370 kg/m³ | - |
| Fator de resistência ao vapor (μ) | - | ca. 160 | - |
| Resistência dos nós | EN 12317-2 | > 200 / N/50mm | > 22.840589 / lb/in |
| Teor de VOC | - | 0 % | - |
| Estabilidade UV | EN 13859-2 | 6 meses | - |
| Exposição aos agentes atmosféricos | - | 6 semanas | - |
| Coluna de água | ISO 811 | > 500 cm | > 196.8504 in |
| Depois do envelhecimento artificial - impermeabilidade à água | EN 1297 / EN 1928 | classe W1 | - |
| Depois do envelhecimento artificial - resistência à tração MD/CD | EN 1297 / EN 12311-1 | 260 / 200 N/50mm | 30 / 23 lb/in |
| Depois do envelhecimento artificial - alongamento | EN 1297 / EN 12311-1 | 40 / 50 % | - |
| Flexibilidade a baixas temperaturas | EN 1109 | -40 / °C | -40 / °F |

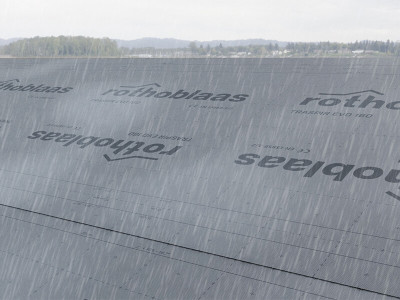

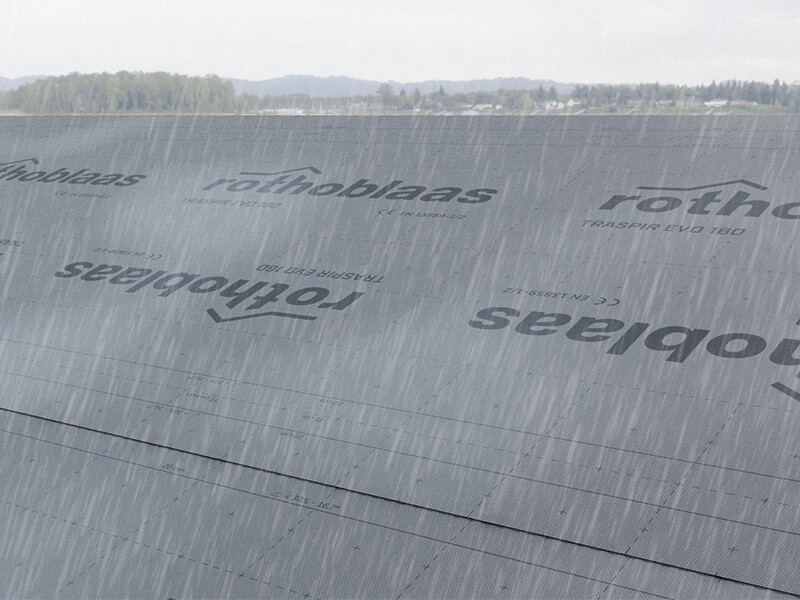

| Ensaio de chuva forte | TU Berlin | superado | - |
| Resistência à penetração da água de paredes externas a 300Pa | ASTM E331 | superado | - |
| Barreira ao ar | ASTM E2178 | superado | - |
| Barreira ao ar (antes e depois envelhecimento) | CAN/ULC-S741 | conforme | - |
Specifications
Fornecimento e colocação de membrana altamente transpirante monolítica , tipo TRASPIR EVO 160
Marcação CE em conformidade com : EN 13859-1/2
Propriedades:
Gramagem [g/m²] : 160
Transmissão do vapor de água Sd [m] : 0,1
Resistência à tração MD/CD [N/50mm] : 280/220
Alongamento MD/CD [%] : 50/60
Resistência à laceração com prego MD/CD [N] : 180/200
Impermeabilidade à agua : classe W1
Emissões de VOC (COV) (% (classe A+)) : 0
Resistência térmica [°C] : -40/+80
Reação ao fogo : B-s1, d2
Indicazioni di posa per: PARETE
TRASPIR EVO 160 é colocada paralelamente à viga de suporte ou à laje se for colocada numa parede. A segunda camada deve ser sobreposta, pelo menos, 15 centímetros à anterior. Cada camada deve ser fixada ao suporte com um dispositivo de fixação mecânico (por ex: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). É também aconselhável sobrepor as telas, pelo menos, 30 centímetros nas ligações de topo. Para obter uma correta estanqueidade ao ar e à água, recomendamos a utilização de EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE ou, em caso de superfícies rugosas, avalie a utilização do PRIMER para além de FLEXI BAND, PRIMER SPAY, PRIMER .
Indicazioni di posa per: TETTO

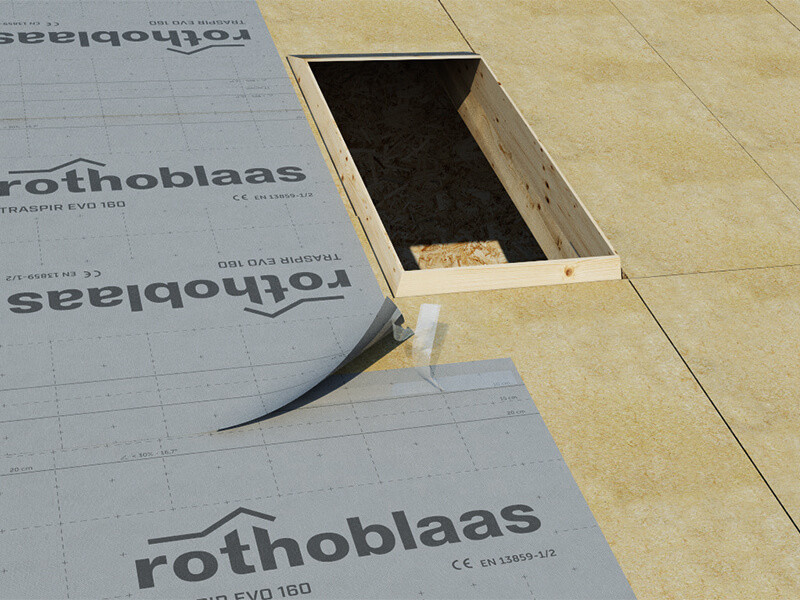

TRASPIR EVO 160 é colocada paralelamente à linha de beiral, a partir da borda inferior da cobertura. A segunda camada deve ser sobreposta, pelo menos, 10-20 centímetros à anterior (dependendo da inclinação da cobertura), como indicado no layout de acordo com as boas práticas de construção. A tela deve ser aplicada num suporte contínuo com um dispositivo de fixação mecânico (por ex: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Depois de atingir o topo da cobertura, é aconselhável que a membrana sobressaia da linha de cumeeira, pelo menos, 30 centímetros para assegurar uma sobreposição perfeita com as camadas de tela que se irão sobrepor no outro manto da cobertura. Recomenda-se também que as telas se sobreponham, pelo menos, 30 centímetros mesmo nas ligações de topo. Para obter uma correta estanqueidade ao ar e à água, recomendamos a utilização de EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.Se houver faixa adesiva dupla integrada, esta pode substituir a correta estanqueidade ao ar e à água.
Composição
| CAMADA SUPERIOR | tecido não tecido em PP |
|---|---|
| ESTRATO INTERMÉDIO | filme transpirante monolítico em PE |
| CAMADA INFERIOR | tecido não tecido em PP |
