MEMBRANA ALTAMENTE TRANSPIRANTE MONOLÍTICA
TRASPIR EVO 300

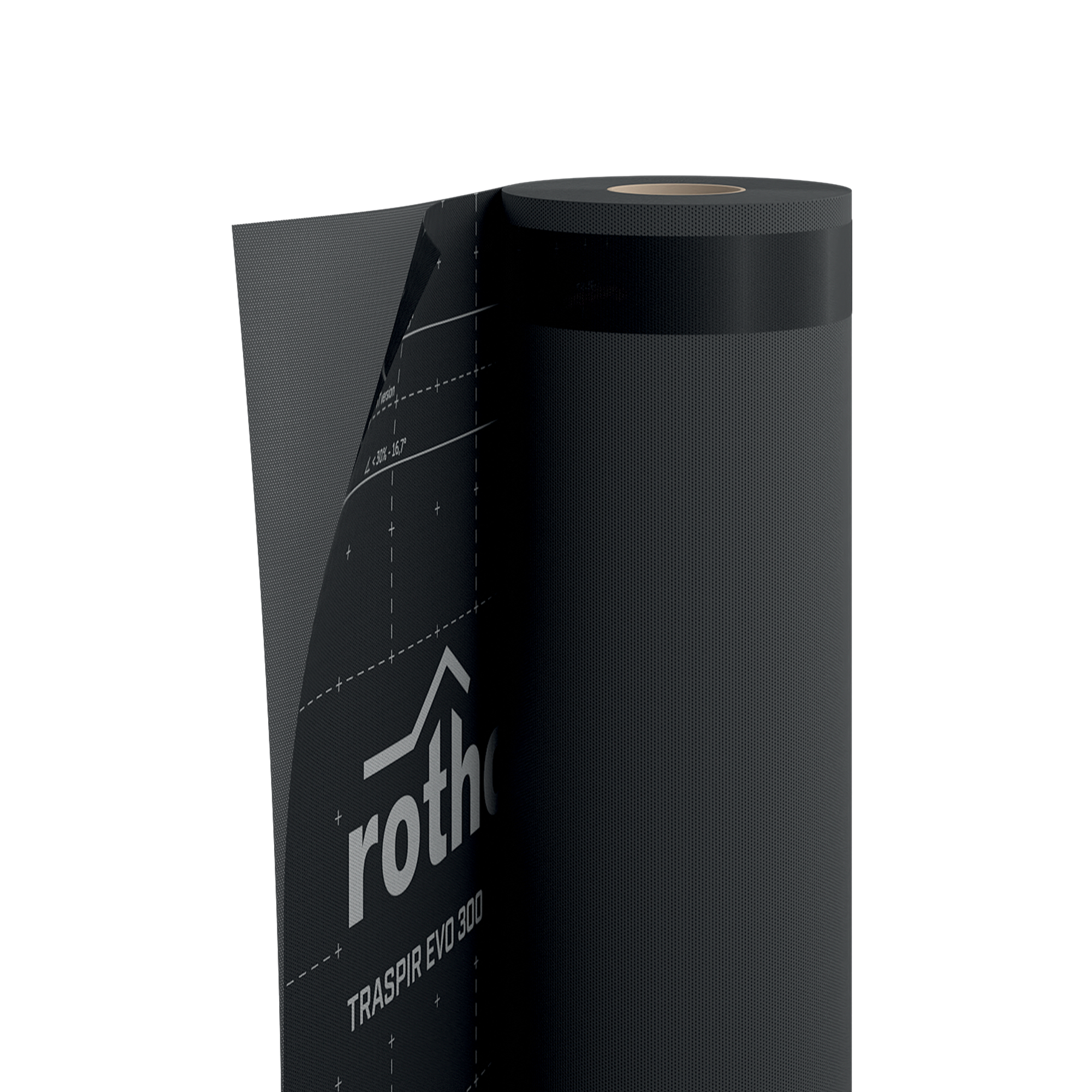

TRASPIR EVO 300 é a membrana altamente transpirante monolítica que garante uma elevada impermeabilização e uma excelente reação ao fogo. É composta por uma película monolítica em mistura acrílica distribuída numa armadura de poliéster e é concebida para aplicação no exterior e interior da cobertura.
Video
MEMBRANA MONOLÍTICA TRASPIR EVO 300: ESTABILIDADE INSUPERÁVEL A ALTAS TEMPERATURAS
A membrana transpirante com estrutura monolítica TRASPIR EVO 300 assegura uma classe de reação ao fogo B-s1, d0, que indica a capacidade do produto de não participar na propagação das chamas durante um incêndio.

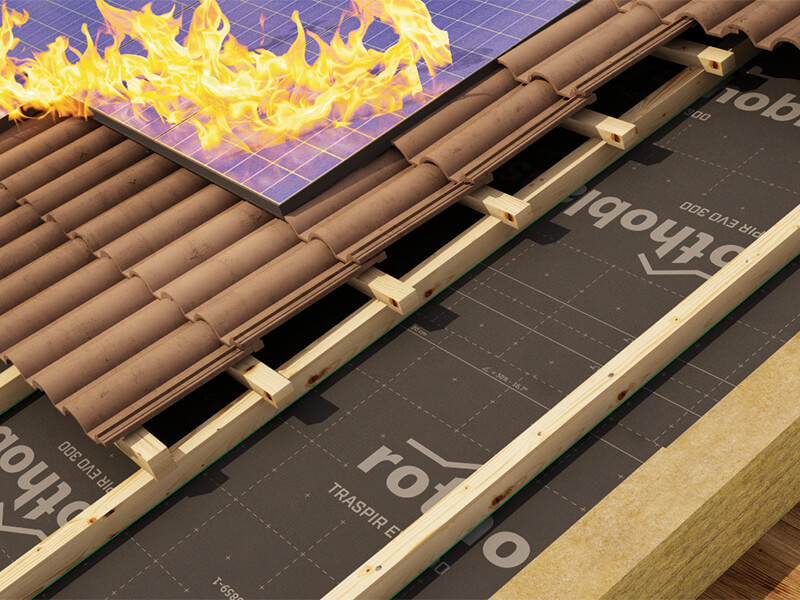

Com uma exposição parcial a juntas abertas até 50 mm de largura e dentro de 40% da superfície total, a estabilidade aos raios UV é permanentemente garantida; a composição especial da TRASPIR EVO 300, no entanto, garante uma excelente resistência aos raios UV mesmo durante as fases de trabalho no estaleiro. A película funcional em poliacrilato oferece uma resistência térmica até +120 °C, ideal para aplicação também sob painéis fotovoltaicos e solares térmicos.
Documentação
Ficha técnica
|
|
|---|---|
| Declaração de desempenho (DOP) | Descarregue |
Xml-File WUFI
|
|
Instruções de colocação
|
|
| Environmental Product Declaration (EPD) | Descarregue |
TRASPIR EVO 300
| CÓDIGO | descrição | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
pça./palete |
|---|---|---|---|---|---|---|---|---|---|
| TEVO300 | TRASPIR EVO 300 | - | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 24 |
| TTTEVO300 | TRASPIR EVO 300 TT | TT | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 24 |
Dados Técnicos
| Propriedades | Normativa | Valores testados | Conversão USC |
|---|---|---|---|
| Gramagem | EN 1849-2 | 300 g/m² | 0.98 oz/ft² |
| Espessura | EN 1849-2 | 0,5 mm | 20 mil |
| Transmissão do vapor de água (Sd) | EN 1931 | 0,04 m | 87.413 PERM |
| Resistência à tração MD/CD | EN 12311-1 | 380 / 250 N/50mm | 43 / 29 lb/in |
| Alongamento MD/CD | EN 12311-1 | 25 / 25 % | - |
| Resistência à laceração com prego MD/CD | EN 12310-1 | 160 / 190 N | 36 / 43 lbf |
| Impermeabilidade à agua | EN 1928 | classe W1 | - |
| Resistência térmica | - | -40 / 120 °C | -40 / 248 °F |
| Reação ao fogo | EN 13501-1 | classe B-s1,d0 | - |
| Resistência à passagem de ar | EN 12114 | < 0,02 m³/(m²·h·50Pa) | < 0.001 cfm/ft² at 50Pa |
| Condutividade térmica (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Calor específico | - | 1800 J/(kg·K) | - |
| Densidade | - | ca. 600 kg/m³ | - |
| Fator de resistência ao vapor (μ) | - | ca. 80 | - |
| Resistência dos nós | EN 12317-2 | > 280 / N/50mm | > 31.976824 / lb/in |
| Teor de VOC | - | 0 % | - |
| Estabilidade aos raios UV sem revestimento final | EN 13859-2 | 9 meses | - |
| Estabilidade aos raios UV com juntas até 50 mm de largura e que descobrem no máximo 40% da superfície | EN 13859-2 | permanente | - |
| Exposição aos agentes atmosféricos sem revestimento final | - | 16 semanas | - |
| Coluna de água | ISO 811 | > 500 cm | > 196.8504 in |
| Depois do envelhecimento artificial - impermeabilidade à água | EN 1297 / EN 1928 | classe W1 | - |
| Depois do envelhecimento artificial - resistência à tração MD/CD | EN 1297 / EN 12311-1 | 370 / 240 N/50mm | 42 / 27 lb/in |
| Depois do envelhecimento artificial - alongamento | EN 1297 / EN 12311-1 | 23 / 23 % | - |
| Flexibilidade a baixas temperaturas | EN 1109 | -40 / °C | -40 / °F |
| Ensaio de chuva forte | TU Berlin | superado | - |
Specifications
Fornecimento e colocação de membrana altamente transpirante monolítica , tipo TRASPIR EVO 300
Marcação CE em conformidade com : EN 13859-1
Propriedades:
Gramagem [g/m²] : 300
Transmissão do vapor de água Sd [m] : 0,04
Resistência à tração MD/CD [N/50mm] : 380/250
Alongamento MD/CD [%] : 25/25
Resistência à laceração com prego MD/CD [N] : 160/190
Impermeabilidade à agua : classe W1
Emissões de VOC (COV) (% (classe A+)) : 0
Resistência térmica [°C] : -40/+120
Reação ao fogo : B-s1, d0
Indicazioni di posa per: PARETE
TRASPIR EVO 300 é colocada paralelamente à viga de suporte ou à laje se for colocada numa parede. A segunda camada deve ser sobreposta, pelo menos, 15 centímetros à anterior. Cada camada deve ser fixada ao suporte com um dispositivo de fixação mecânico (por ex: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). É também aconselhável sobrepor as telas, pelo menos, 30 centímetros nas ligações de topo. Para obter uma correta estanqueidade ao ar e à água, recomendamos a utilização de FRONT BAND UV 210, EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE ou, em caso de superfícies rugosas, avalie a utilização do PRIMER para além de FLEXI BAND, PRIMER SPAY, PRIMER .
Indicazioni di posa per: TETTO

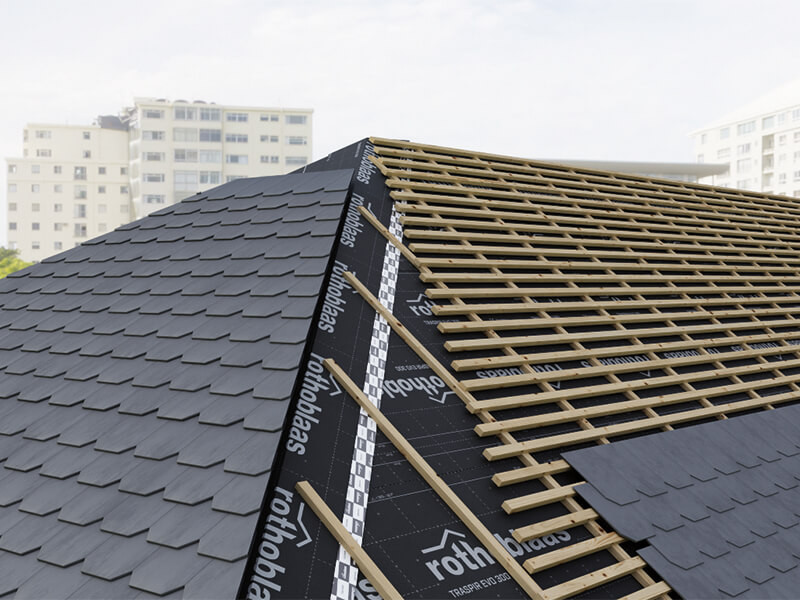

TRASPIR EVO 300 é colocada paralelamente à linha de beiral, a partir da borda inferior da cobertura. A segunda camada deve ser sobreposta, pelo menos, 10-20 centímetros à anterior (dependendo da inclinação da cobertura), como indicado no layout de acordo com as boas práticas de construção. A tela deve ser aplicada num suporte contínuo com um dispositivo de fixação mecânico (por ex: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Depois de atingir o topo da cobertura, é aconselhável que a membrana sobressaia da linha de cumeeira, pelo menos, 30 centímetros para assegurar uma sobreposição perfeita com as camadas de tela que se irão sobrepor no outro manto da cobertura. Recomenda-se também que as telas se sobreponham, pelo menos, 30 centímetros mesmo nas ligações de topo. Para obter uma correta estanqueidade ao ar e à água, recomendamos a utilização de FRONT BAND UV 210, EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.Se houver faixa adesiva dupla integrada, esta pode substituir a correta estanqueidade ao ar e à água.
Composição
| CAMADA SUPERIOR | filme transpirante monolítico em acrilato |
|---|---|
| ESTRATO INTERMÉDIO | tecido em PL |
