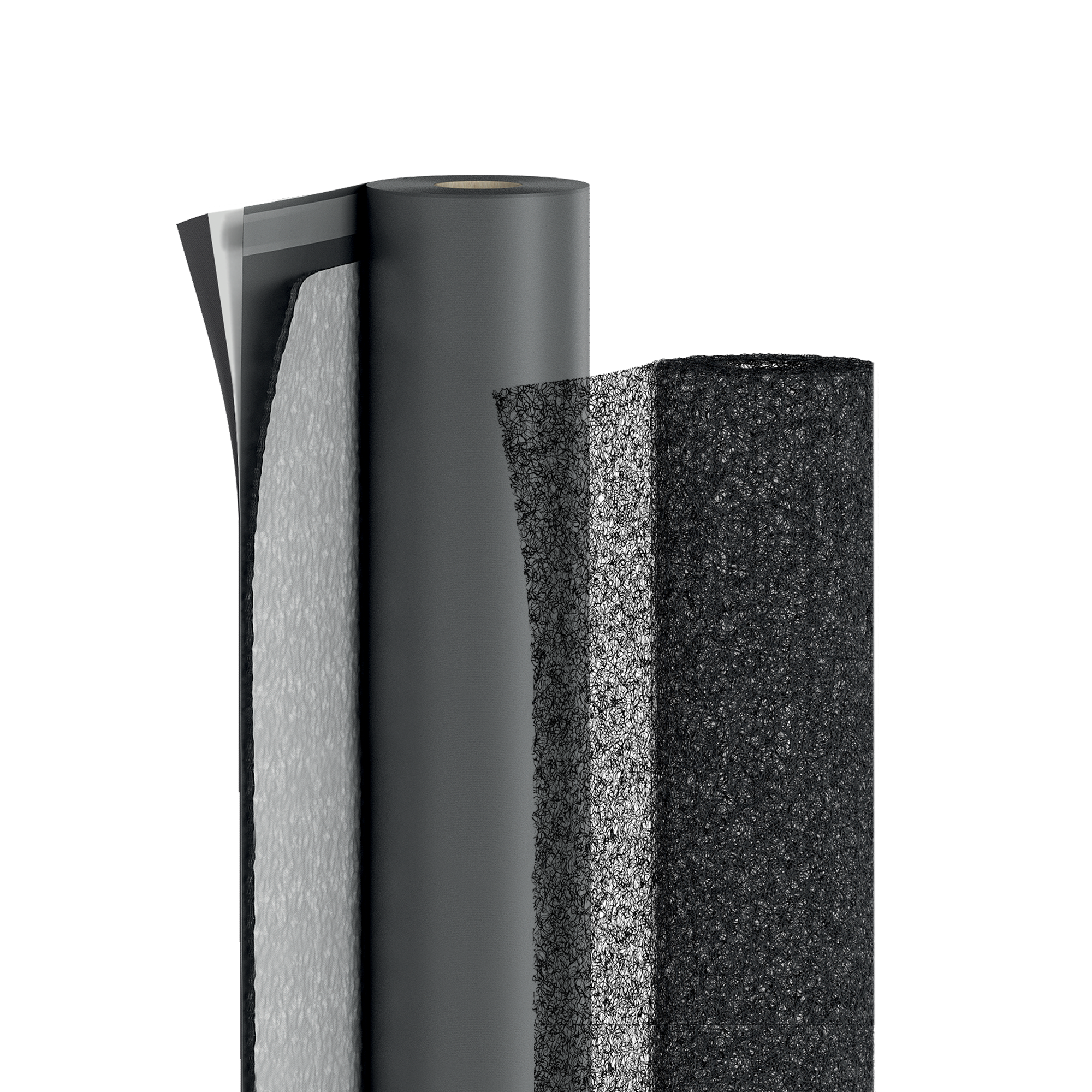

ESTEIRAS TRIDIMENSIONAIS PARA COBERTURAS METÁLICAS
TRASPIR METAL
Aplicada sobre suporte contínuo, a esteira tridimensional para insonorização TRASPIR METAL facilita a microventilação das coberturas de metal, impedindo a corrosão e aumentando assim a durabilidade. A gama TRASPIR METAL é completa: está disponível com membrana inferior impermeável respirável e TNT superior drenante.
TRASPIR METAL: a única solução no seu género testada na obra do ponto de vista do isolamento acústico da chuva forte na cobertura.
Membrana altamente respirável acoplada a uma esteira tridimensional e feltro protetor. O feltro superior impede a entrada das impurezas na esteira e melhora a passagem pedonal, prevenindo a estagnação de água. A eficácia de TRASPIR METAL como solução para o isolamento acústico contra o ruído da chuva forte é certificado pelo Instituto Giordano.
Características
| Campos de emprego | Esteira 3D para coberturas metálicas |
|---|---|
| Material | Membrana respirável com rede 3D e feltro protetor |
| Dimensões do rolo | 8,5 mm x 1,35 m x 33 m |
| Gramagem | 610 (350) g/m2 |
| Rw** | 28 dB |
Documentação
Ficha técnica
|
|
|---|---|
| Declaração de desempenho (DOP) | Descarregue |
TRASPIR 3D COAT TT
| CÓDIGO | descrição | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
pça./palete |
|---|---|---|---|---|---|---|---|---|---|
| TTTMET610 | TRASPIR 3D COAT TT | TT | 1.35 | 33 | 44.55 | 4' 5 1/8'' | 108 | 480 | 4 |
3D NET
| CÓDIGO | descrição | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
pça./palete |
|---|---|---|---|---|---|---|---|---|---|
| NET350 | NET 350 | - | 1.25 | 50 | 62.5 | 4' 1 1/4'' | 164 | 673 | 4 |
Dados Técnicos TRASPIR 3D COAT TT
| Propriedades | Normativa | Valores testados | Conversão USC |
|---|---|---|---|
| Gramagem | EN 1849-2 | 610 g/m² | 2 oz/ft² |
| Espessura | EN 1849-2 | 8 mm | 315 mil |
| Transmissão do vapor de água (Sd) | EN 1931 | 0,02 m | 174.825 PERM |
| Resistência à tração MD/CD | EN 12311-1 | 325 / 225 N/50mm | 37 / 26 lb/in |
| Alongamento MD/CD | EN 12311-1 | 45 / 70 % | - |
| Resistência à laceração com prego MD/CD | EN 12310-1 | 185 / 195 N | 42 / 44 lbf |
| Impermeabilidade à agua | EN 1928 | classe W1 | - |
| Resistência térmica | - | -30 / 80 °C | -22 / 176 °F |
| Reação ao fogo | EN 13501-1 | classe E | - |
| Resistência à passagem de ar | EN 12114 | < 0,02 m³/(m²·h·50Pa) | < 0.001 cfm/ft² at 50Pa |
| Condutividade térmica (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Calor específico | - | 1800 J/(kg·K) | - |
| Densidade | - | ca. 65 kg/m³ | - |
| Fator de resistência ao vapor (μ) | - | ca. 33 | - |
| Teor de VOC | - | < 0,02 % | - |
| Estabilidade UV | EN 13859-2 | 3 meses | - |
| Exposição aos agentes atmosféricos | - | 2 semanas | - |
| Coluna de água | ISO 811 | > 250 cm | > 98.4252 in |
| Depois do envelhecimento artificial - impermeabilidade à água | EN 1297 / EN 1928 | classe W1 | - |
| Depois do envelhecimento artificial - resistência à tração MD/CD | EN 1297 / EN 12311-1 | 285 / 195 N/50mm | 33 / 22 lb/in |
| Depois do envelhecimento artificial - alongamento | EN 1297 / EN 12311-1 | 35 / 30 % | - |
| Flexibilidade a baixas temperaturas | EN 1109 | -30 / °C | -22 / °F |
| Índice dos vazios | - | 95 % | - |
| Variação do índice de avaliação do poder fonoisolante ΔRw | ISO 10140-2 / ISO 717-1 | 1 dB | - |
| Variação do nível global de intensidade sonora ponderado A do ruído da chuva forte ΔLiA | ISO 140-18 | ca. 4 dB | - |
| índice de atenuação ao calcamento ΔLw | ISO 140-8 | 28 dB | - |
Dados Técnicos 3D NET
| Propriedades | Normativa | Valores testados | Conversão USC |
|---|---|---|---|
| Gramagem | EN 1849-2 | 350 g/m² | 1.15 oz/ft² |
| Espessura | EN 1849-2 | 7,5 mm | 295 mil |
| Resistência à tração NET MD/CD | EN 12311-1 | 1,3 / 0,5 N/50mm | 0 / 0 lb/in |
| Alongamento NET MD/CD | EN 12311-1 | 95 / 65 % | - |
| Resistência térmica | - | -40 / 80 °C | -40 / 176 °F |
| Reação ao fogo | EN 13501-1 | classes F | - |
| Condutividade térmica (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Calor específico | - | 1800 J/(kg·K) | - |
| Densidade | - | ca. 35 kg/m³ | - |
| Teor de VOC | - | < 0,02 % | - |
| Estabilidade UV | EN 13859-2 | 3 meses | - |
| Exposição aos agentes atmosféricos | - | 4 semanas | - |
| Índice dos vazios | - | 95 % | - |
| Variação do índice de avaliação do poder fonoisolante ΔRw | ISO 10140-2 / ISO 717-1 | 1 dB | - |
| Variação do nível global de intensidade sonora ponderado A do ruído da chuva forte ΔLiA | ISO 140-18 | 4 dB | - |
| índice de atenuação ao calcamento ΔLw | ISO 140-8 | 28 dB | - |
Specifications
Fornecimento e colocação de esteiras tridimensionais para coberturas metálicas, tipo TRASPIR METAL
Marcação CE em conformidade com : EN 13859-1
Indicazioni di posa per: PARETE
TRASPIR METAL é colocada paralelamente à viga de suporte ou à laje se for colocada numa parede. A segunda camada deve ser sobreposta, pelo menos, 15 centímetros à anterior. Cada camada deve ser fixada ao suporte com um dispositivo de fixação mecânico (por ex: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). É também aconselhável sobrepor as telas, pelo menos, 30 centímetros nas ligações de topo. Para obter uma correta estanqueidade ao ar e à água, recomendamos a utilização de EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE ou, em caso de superfícies rugosas, avalie a utilização do PRIMER para além de FLEXI BAND, PRIMER SPAY, PRIMER .
Indicazioni di posa per: TETTO
TRASPIR METAL é colocada paralelamente à linha de beiral, a partir da borda inferior da cobertura. A segunda camada deve ser sobreposta, pelo menos, 10-20 centímetros à anterior (dependendo da inclinação da cobertura), como indicado no layout de acordo com as boas práticas de construção. A tela deve ser aplicada num suporte contínuo com um dispositivo de fixação mecânico (por ex: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Depois de atingir o topo da cobertura, é aconselhável que a membrana sobressaia da linha de cumeeira, pelo menos, 30 centímetros para assegurar uma sobreposição perfeita com as camadas de tela que se irão sobrepor no outro manto da cobertura. Recomenda-se também que as telas se sobreponham, pelo menos, 30 centímetros mesmo nas ligações de topo. Para obter uma correta estanqueidade ao ar e à água, recomendamos a utilização de EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.Se houver faixa adesiva dupla integrada, esta pode substituir a correta estanqueidade ao ar e à água.
Composição TRASPIR 3D COAT TT
| camada de proteção | tecido não tecido em PP |
|---|---|
| malha 3D | esteira tridimensional em PP |
| CAMADA SUPERIOR | tecido não tecido em PP |
| ESTRATO INTERMÉDIO | filme transpirante em PP |
| CAMADA INFERIOR | tecido não tecido em PP |
Composição 3D NET
| malha 3D | esteira tridimensional em PP |
|---|
