CONECTOR PARA PAINÉIS ESTRUTURAIS
SLOT
SLOT é o conector para painéis estruturais que permite ligações de elevadíssima rigidez e é capaz de transferir forças de corte excecionais entre os painéis.

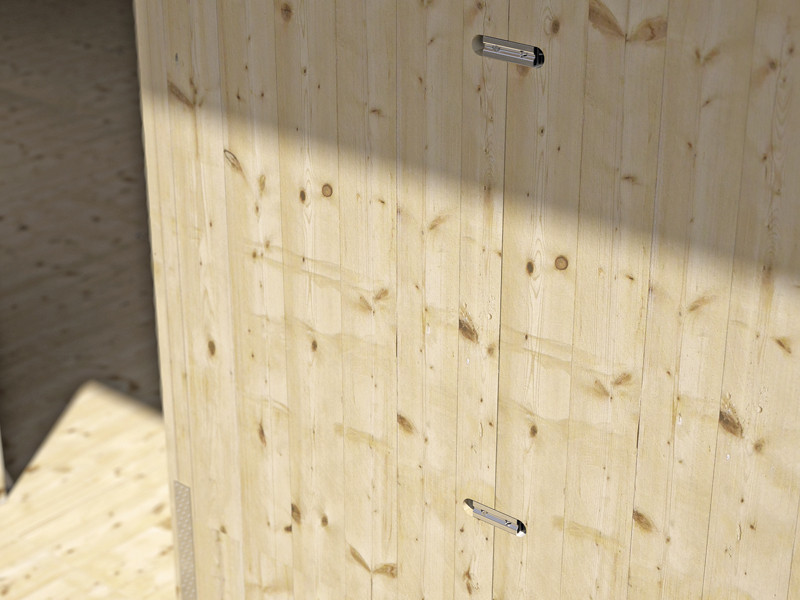

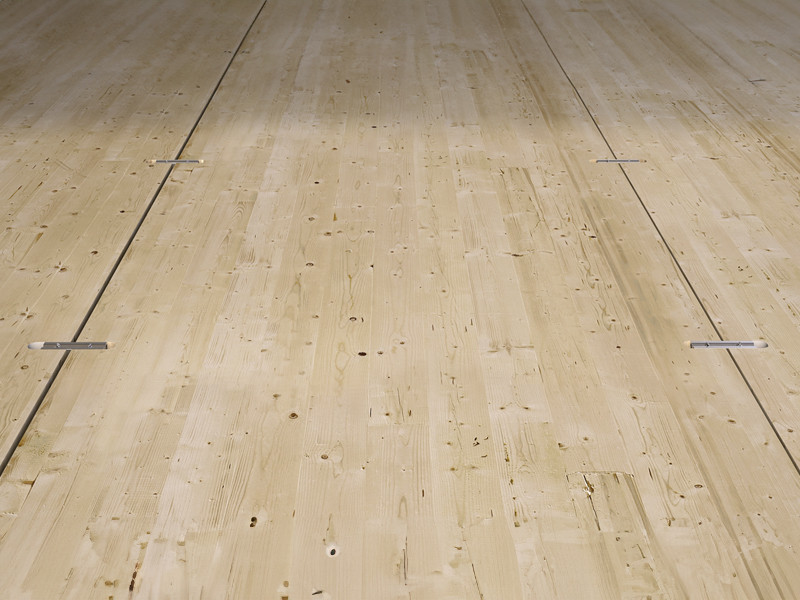

Ideal para paredes e lajes, permite reconstituir painéis monolíticos de grandes dimensões, previamente cortados por exigências de transporte.
Video
SLOT, O CONECTOR DE CORTE PARA PAINÉIS ESTRUTURAIS COM A FORÇA DE MAIS DE 60 PARAFUSOS

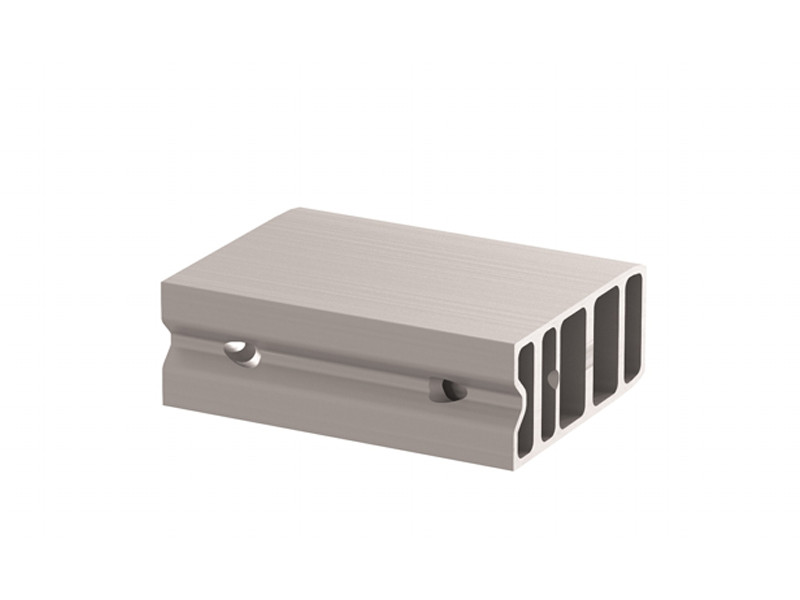

O conector de alumínio SLOT é ideal para ligações de paredes e lajes de edifícios multi-pisos. A forma em cunha facilita a inserção na fresagem; a geometria alveolar maximiza a resistência. Em alumínio, é leve e fácil de manusear.

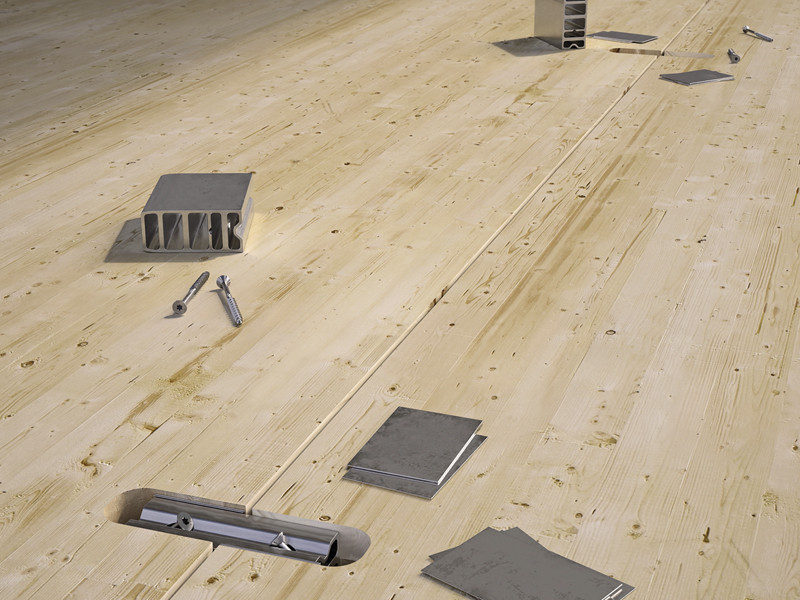

Oferece a possibilidade de montagem com parafusos auxiliares inclinados que facilitam o aperto recíproco entre os painéis. O seu desempenho é excecional: um conector pode substituir até 60 parafusos Ø6, reduzindo o tempo de instalação.
O SLOT possui a marcação CE em conformidade com a ETA. Os valores são testados, certificados e calculados também em madeira lamelada, CLT, LVL Softwood e LVL Hardwood. Pode ser utilizado com painéis em CLT, LVL ou madeira lamelada.
Documentação
Ficha técnica
|
|
---|---|
Ficha técnica USA
|
|
Ficha técnica CANADA
|
|
Certificado ETA
|
|
Declaração de desempenho (DOP) | Descarregue |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|

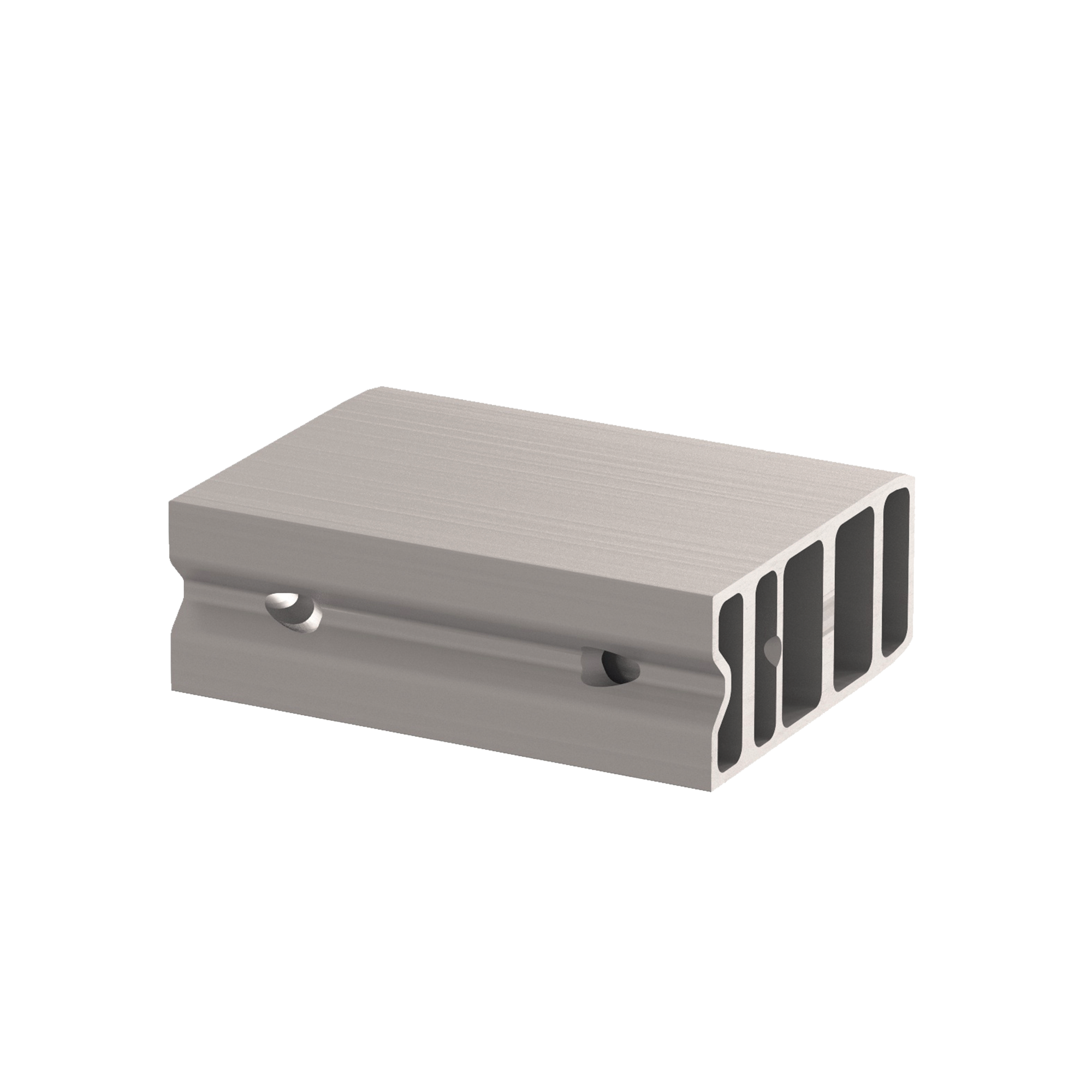

SLOT
CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
pçs |
---|---|---|---|---|
SLOT90 | 89 | 120 | 40 | 10 |
SLOT SHIM
CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
---|---|---|---|---|---|
SHIMS609005 | 89 | 60 | - | 0.5 | 100 |
SHIMS609010 | 89 | 60 | - | 1 | 50 |
