ANGULARES PARA MADEIRA E BETÃO
TITAN F

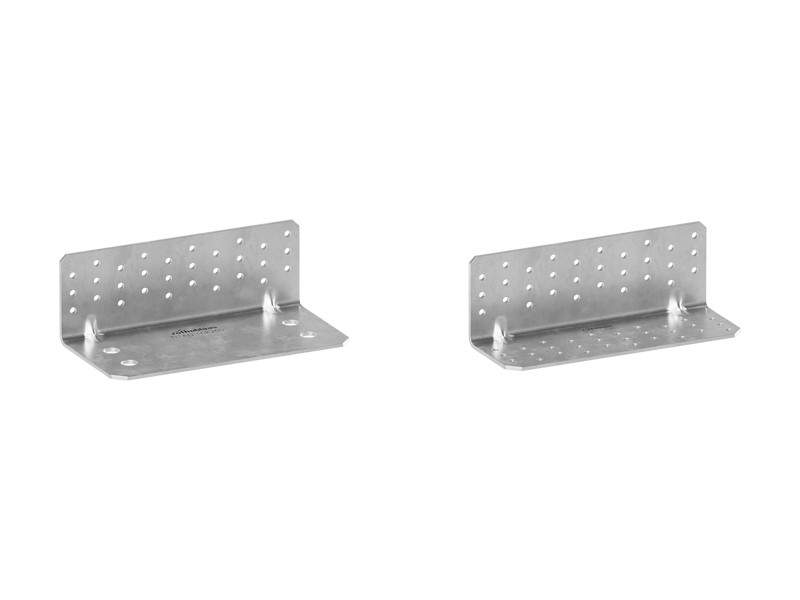

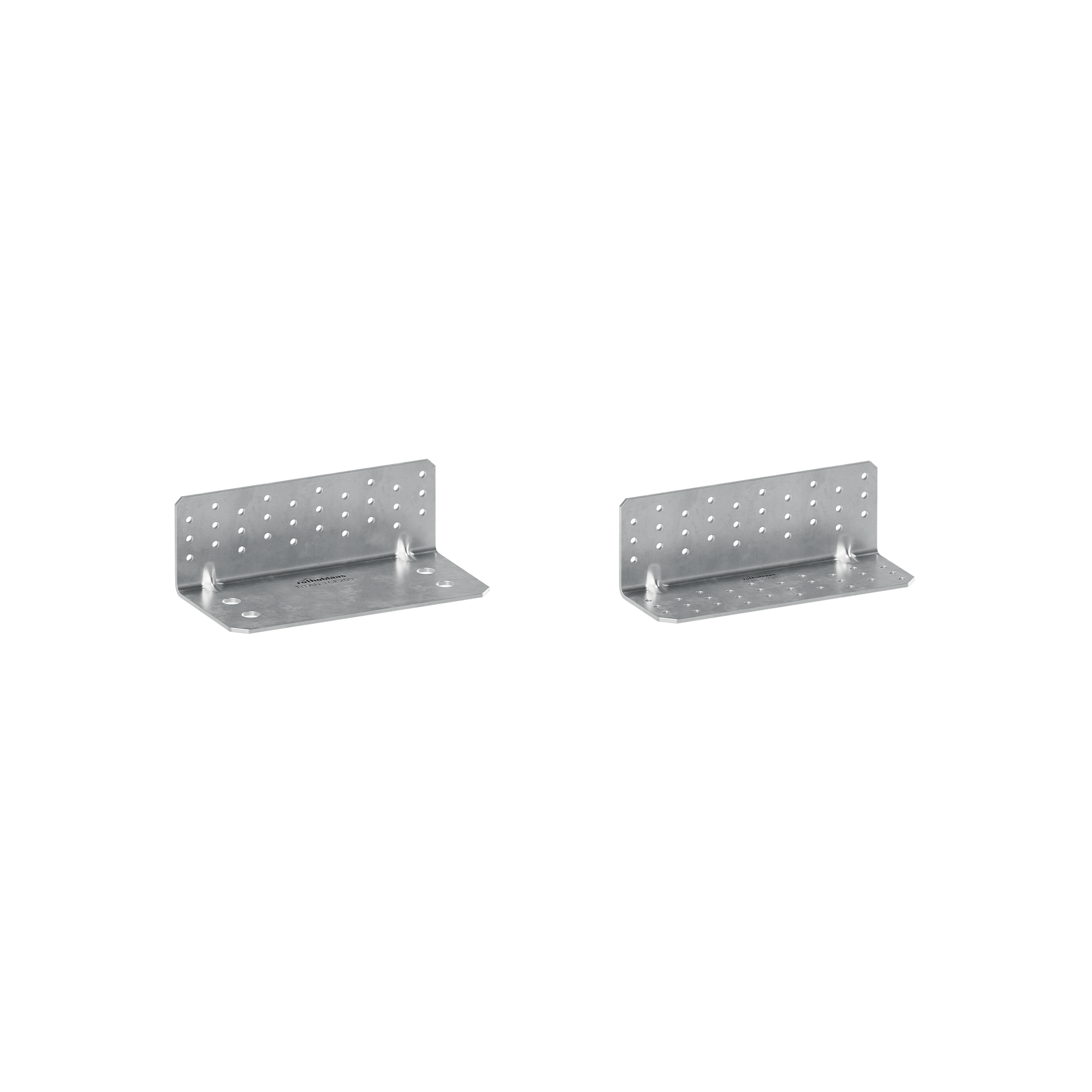

Das chapas angulares para madeira, TITAN F é a mais adequada para suportar forças de corte nas construções Timber frame. Em aço ao carbono com zincagem galvânica, é ideal para ligações de corte quer entre a laje e a parede, quer entre a parede e a parede.
Chapa para madeira TITAN F com elevada resistência ao corte

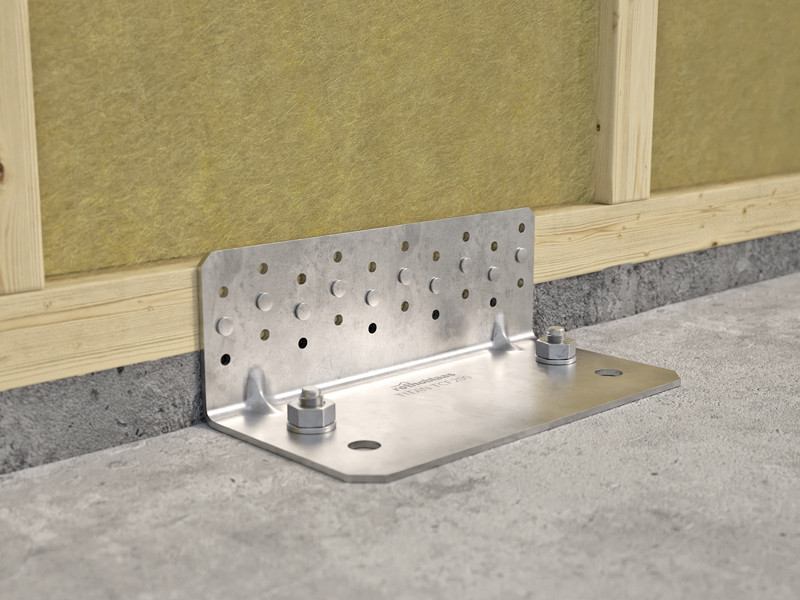

O angular para madeira TITAN F foi concebido para a fixação em vigas horizontais ou em vigas de estruturas de armação. Foi projetado para oferecer duas possibilidades de fixação no betão, para evitar as barras de armação ao chão.
** Aplicações**

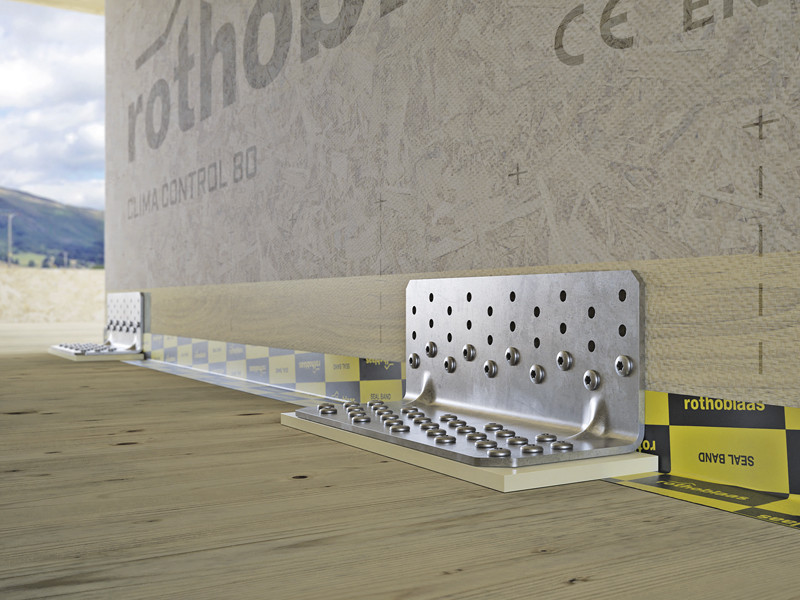

Graças à posição rebaixada dos furos na flange vertical, o ligador angular TITAN F garante excelentes valores de resistência ao corte em todas as situações, mesmo em vigas de apoio de baixa altura (até 38 mm). R2,k superior a 40 kN quer em madeira, quer em betão. Em combinação com o XYLOFON PLATE, este ligador angular (ou ligador em ângulo) permite uma limitação eficaz das pontes acústicas e uma redução das vibrações dos passos em lajes de madeira, garantindo uma excelente relação custo-benefício.

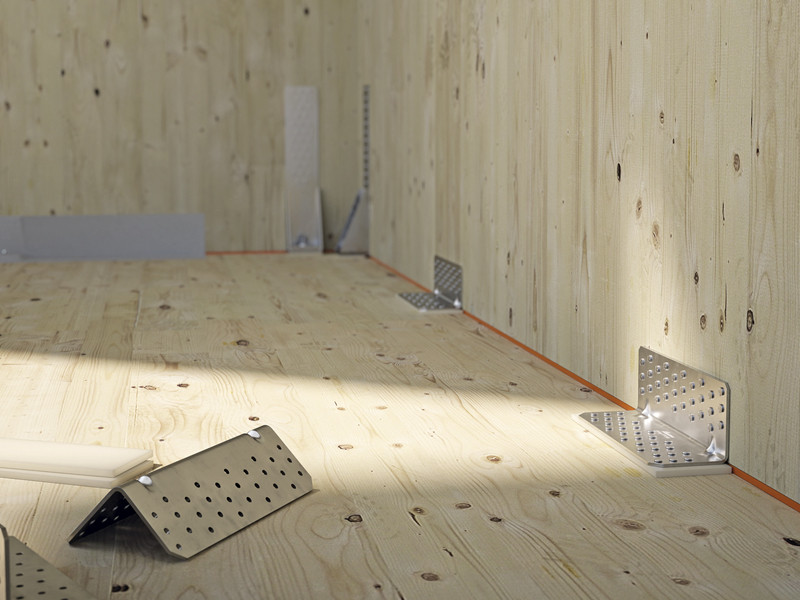

Graças à elevada resistência ao corte deste ligador angular para madeira, é possível otimizar o número de fixações. Em geral, os ligadores angulares para madeira TITAN F foram concebidos para realizar ligações de corte madeira-betão e madeira-madeira para painéis e vigas de madeira em CLT, LVL, madeira maciça e lamelada, estruturas de armação e painéis à base de madeira.
Documentação
Ficha técnica
|
|
|---|---|
Certificado ETA
|
|
| Declaração de desempenho (DOP) | Descarregue |
Caderno de encargos
|
|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
TITAN F - TCF
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| TCF200 | 200 | 103 | 71 | 3 | 10 |
TITAN F - TTF
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| TTF200 | 200 | 71 | 71 | 3 | 10 |
XYLOFON PLATE - TITAN F
| CÓDIGO | B
[mm]
|
P
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| XYL3570200 | 200 | 70 | 6 | 10 |
Specifications
Fornecimento e colocação de angular para forças de corte para estruturas de madeira, tipo TITAN F.
Marcação CE em conformidade com ETA 11/0496
Campos de emprego:
- Ligações madeira-madeira, madeira-betão e madeira-aço
Material:
- Chapa tridimensional furada de aço carbónico Z275 eletrogalvanizado
Geometria:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
