ANGULAR PARA MADEIRA, PARA FORÇAS DE CORTE E TRAÇÃO

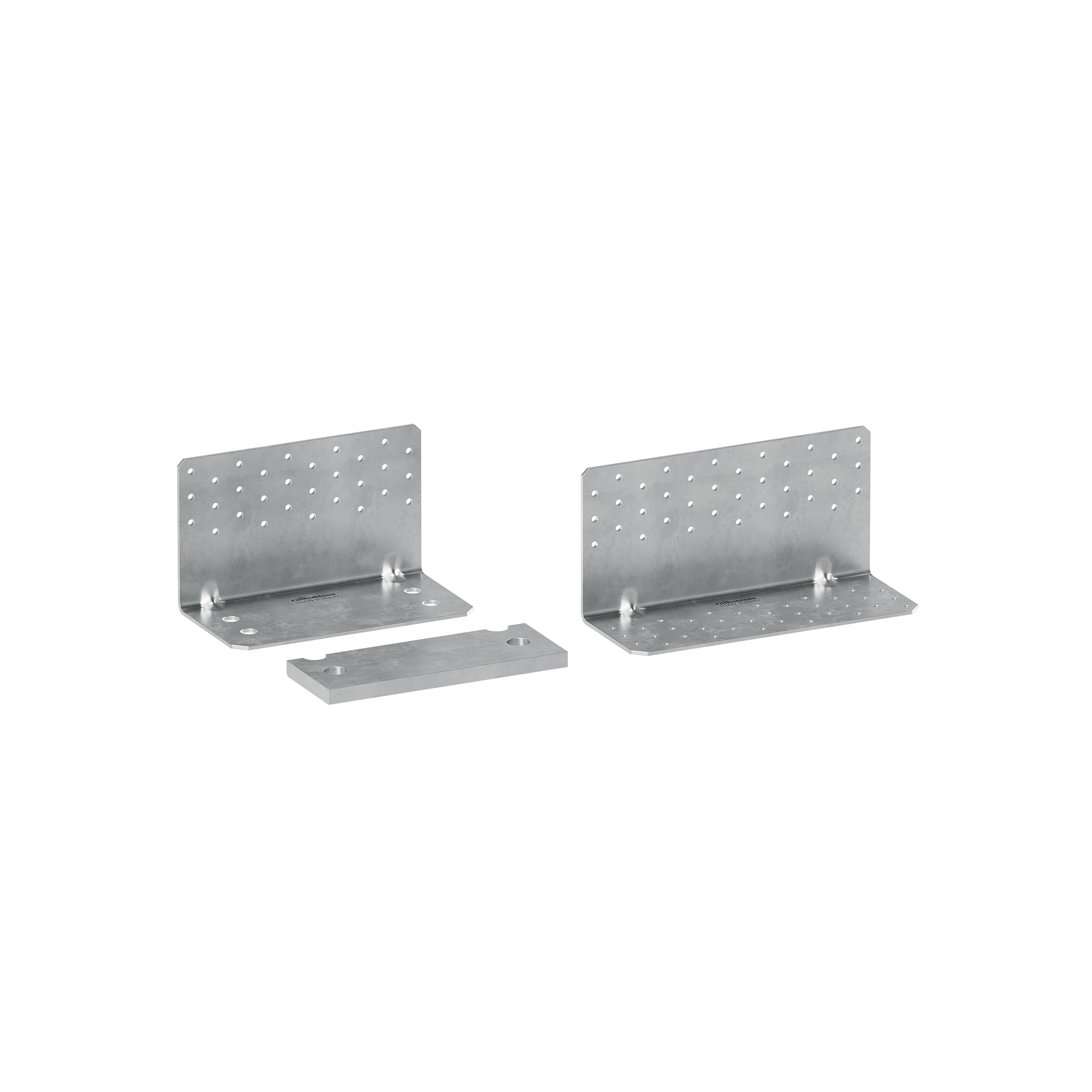

TITAN N
O angular para madeira TITAN N garante resistências superiores ao corte e à tração.
Como chapa angular para madeira, é indicado para utilização em CLT e instala-se com muita facilidade graças aos furos elevados. Tal como outras chapas angulares para madeira, está disponível na versão dupla quer para ligações madeira-madeira, quer madeira-betão.
O ligador angular para madeira com resistências superiores em todas as direções
A chapa para madeira TITAN N apresenta uma resistência excecional ao corte R2/3,k: superior a 80 kN em betão com anilha TCW e superior a 45 kN em madeira.

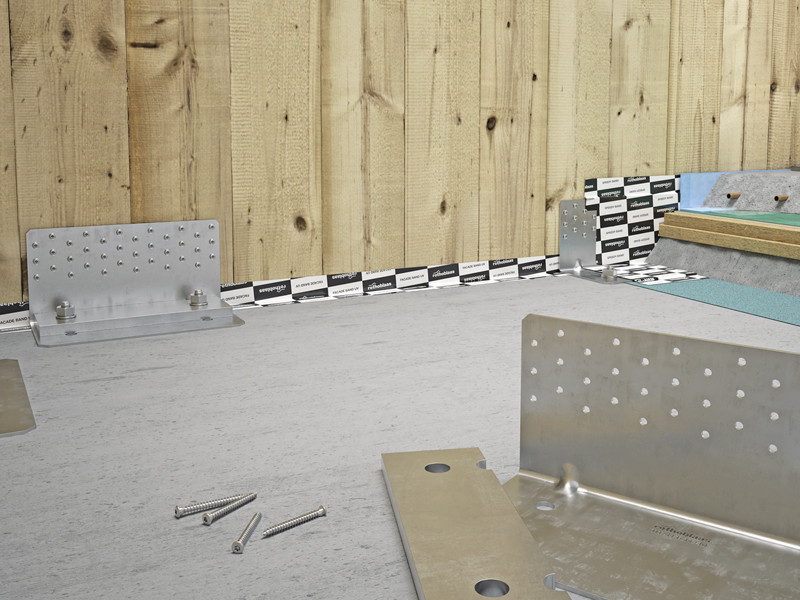

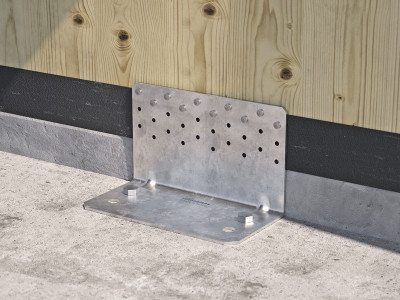

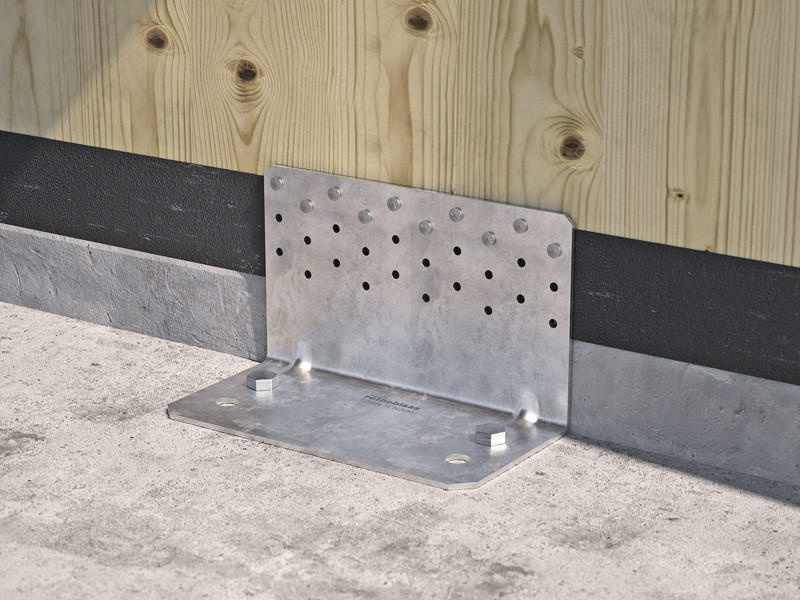

Em betão, os ligadores angulares para madeira TCN (TITAN N para betão) com anilhas TCW (TITAN Washer) asseguram uma excelente resistência à tração. R1,k 70 kN. Os valores são calculados, testados e certificados também em conjunto com o perfil acústico XYLOFON e ALADIN e com fixação parcial devido à presença de argamassa de assentamento ou de viga de fundação. Em combinação com a TITAN Washer, é ideal quer como hold down nas extremidades das paredes, quer como solução de corte ao longo das paredes.

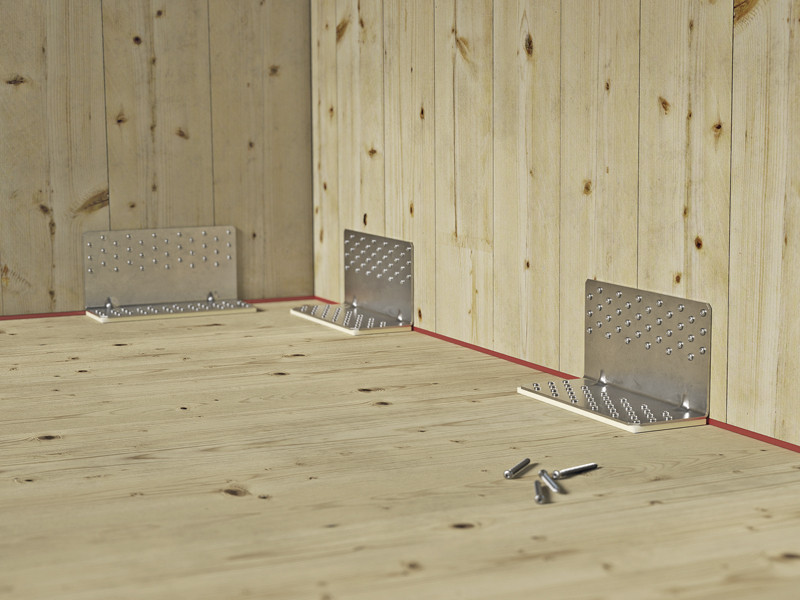

TITAN N pode ser integrada no conjunto da laje para um efeito oculto no caso de exigências estéticas com painéis visíveis. A chapa furada tridimensional em aço ao carbono com zincagem galvânica é ideal para ligações de corte e tração em aplicações madeira-betão e madeira-madeira em CLT, LVL, madeira-madeira e lamelada e painéis à base de madeira.
Documentação
Ficha técnica
|
|
|---|---|
Certificado ETA
|
|
| Declaração de desempenho (DOP) | Descarregue |
Caderno de encargos
|
|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
TITAN N - TCN
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| TCN200 | 200 | 103 | 120 | 3 | 10 |
| TCN240 | 240 | 123 | 120 | 3 | 10 |
TITAN WASHER - TCW
| CÓDIGO | B
[mm]
|
P
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| TCW200 | 190 | 72 | 12 | 1 |
| TCW240 | 230 | 73 | 12 | 1 |
TITAN N - TTN
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| TTN240 | 240 | 93 | 120 | 3 | 10 |
XYLOFON PLATE - TITAN N
| CÓDIGO | B
[mm]
|
P
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| XYL3590240 | 240 | 90 | 6 | 10 |
Specifications
Fornecimento e colocação de angular para forças de corte para estruturas de madeira, tipo TITAN N.
Marcação CE em conformidade com ETA 11/0496
Campos de emprego:
- Ligações madeira-madeira, madeira-betão e madeira-aço
Material:
- Chapa tridimensional furada de aço carbónico Z275 eletrogalvanizado
Geometria:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
