CHAPA FURADA PARA FORÇAS DE CORTE
TITAN PLATE C

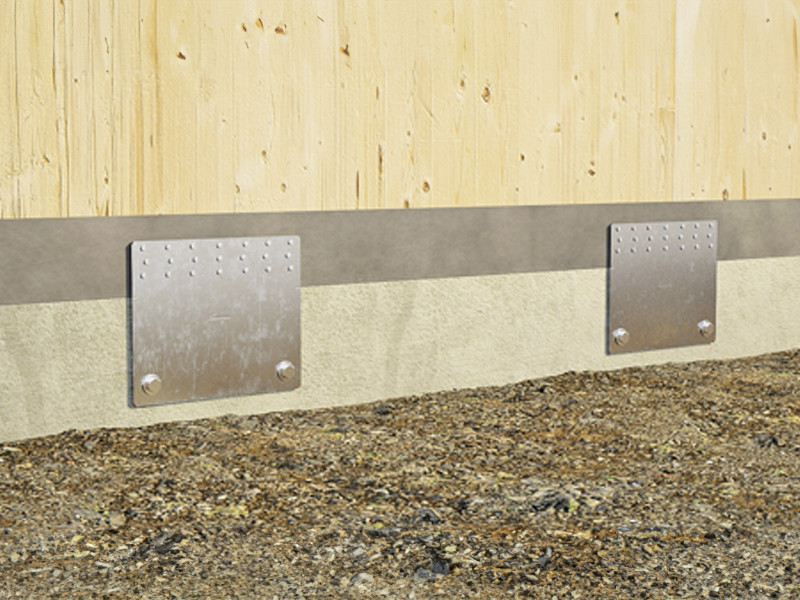

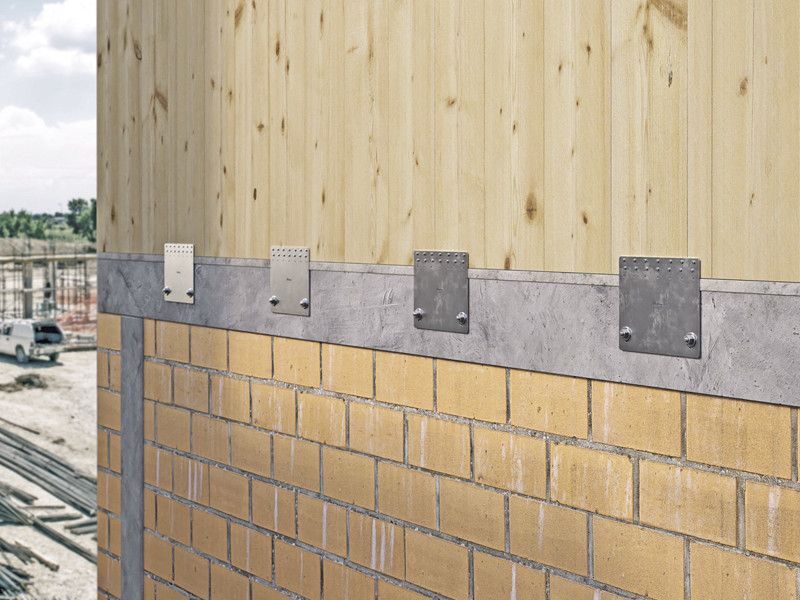

A chapa furada TITAN PLATE C é a chapa metálica para forças de corte que pode ser utilizada para a ligação contínua à subestrutura quer de painéis CLT, quer de painéis de armação. Ao contrário de outras chapas furadas, é ideal para realizar sobre-elevações e ligações planas em geral entre elementos de betão ou alvenaria e painéis CLT, bem como ligações contínuas de corte. Disponível em duas versões.
TITAN PLATE C, a chapa furada de aço para madeira
A TITAN PLATE C, tal como outras chapas metálicas furadas, foi concebida como chapa de fixação com pregos ou parafusos, com fixação parcial ou total, mesmo na presença de argamassa de assentamento. De todas as chapas para madeira, oferece versatilidade na escolha das configurações de fixação, sendo uma solução concebida, calculada e testada com fixação parcial e total, com direção horizontal ou vertical das fibras.

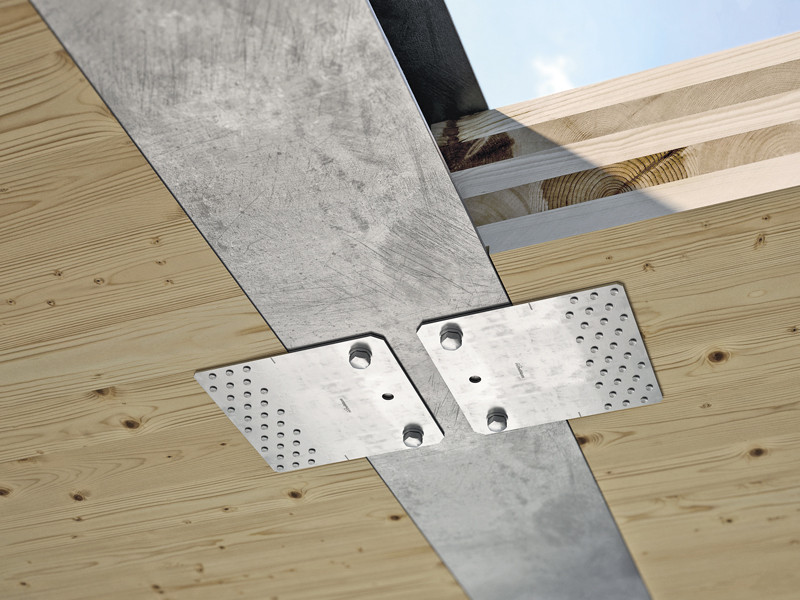

A TITAN PLATE C possui marcação CE de acordo com a EN 14545 e está disponível na versão TCP300 com aumento de espessura otimizada para CLT. Chapa em aço ao carbono com zincagem galvânica, é adequada para a realização de ligações de corte madeira-betão de painéis e vigas em madeira e pode ser utilizada em CLT, LVL, madeira maciça e lamelada, estruturas de armação e painéis à base de madeira.
Documentação
Ficha técnica
|
|
|---|---|
| Declaração de desempenho (DOP) | Descarregue |
Caderno de encargos
|
|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|

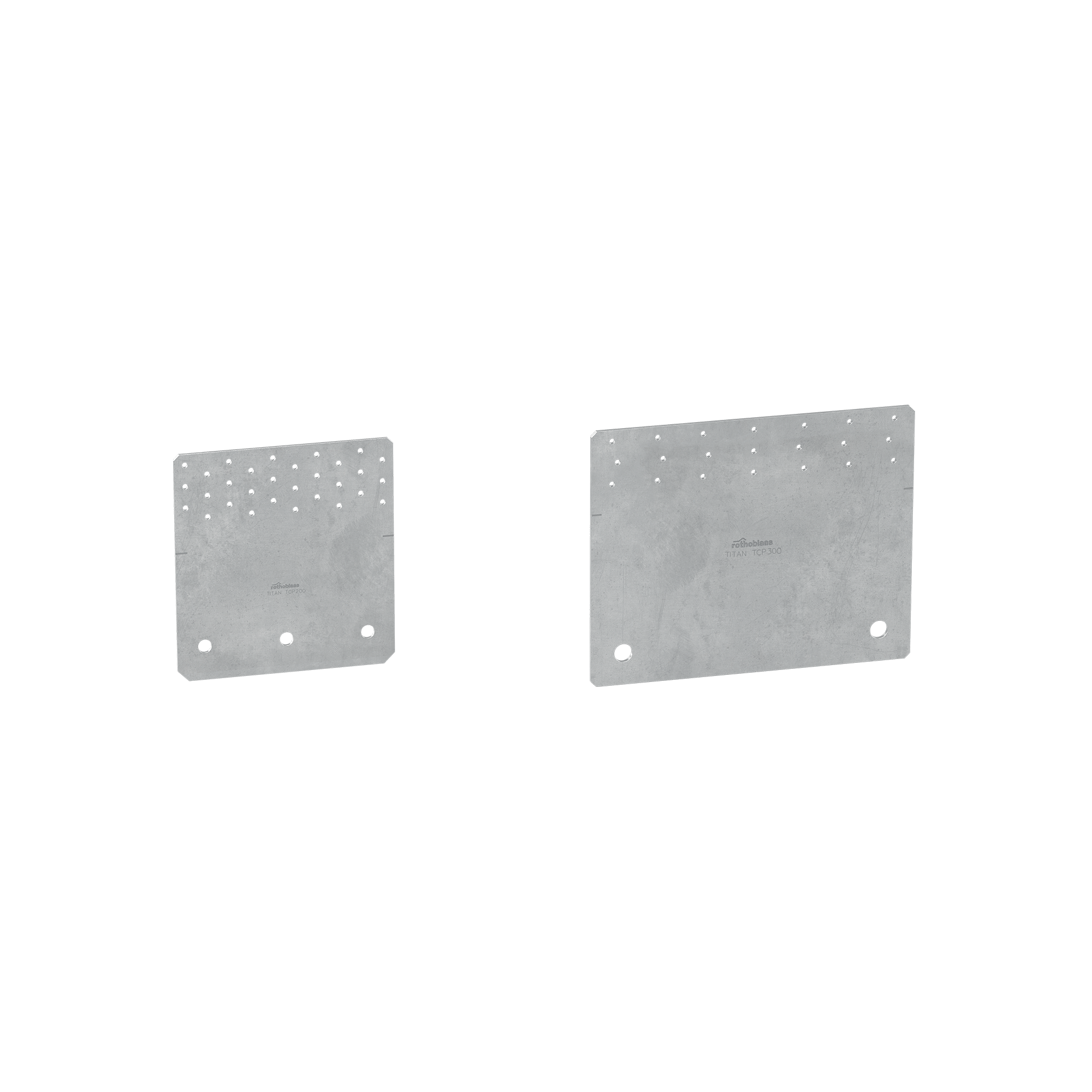

TITAN PLATE TCP
| CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| TCP200 | 200 | 214 | 3 | 10 |
| TCP300 | 300 | 240 | 4 | 5 |
Specifications
TITAN PLATE
Fornecimento e colocação de chapa para forças de corte para estruturas de madeira, tipo TITAN PLATE.
Marcação CE em conformidade com EN 14545
Campos de emprego:
- Ligações madeira-betão e madeira-aço
Material:
- Chapa bidimensional furada de aço carbónico Z275 eletrogalvanizado
Geometria:
– B (mm) = :
– H (mm) = :
– Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
