CHAPA PARA MADEIRA
TITAN PLATE T
A série de chapas para madeira TITAN PLATE T, é ideal para criar ligações madeira-madeira, como a ligação plana de vigas de apoio de madeira a painéis estruturais de madeira.
Cada chapa para madeira TITAN PLATE T coloca a força de um titã ao serviço da madeira.
As chapas para vigas de madeira maciça, madeira lamelada e CLT
As resistências ao corte das chapas metálicas furadas TITAN PLATE T são calculadas com fixação parcial e total em madeira maciça, madeira lamelada e CLT.

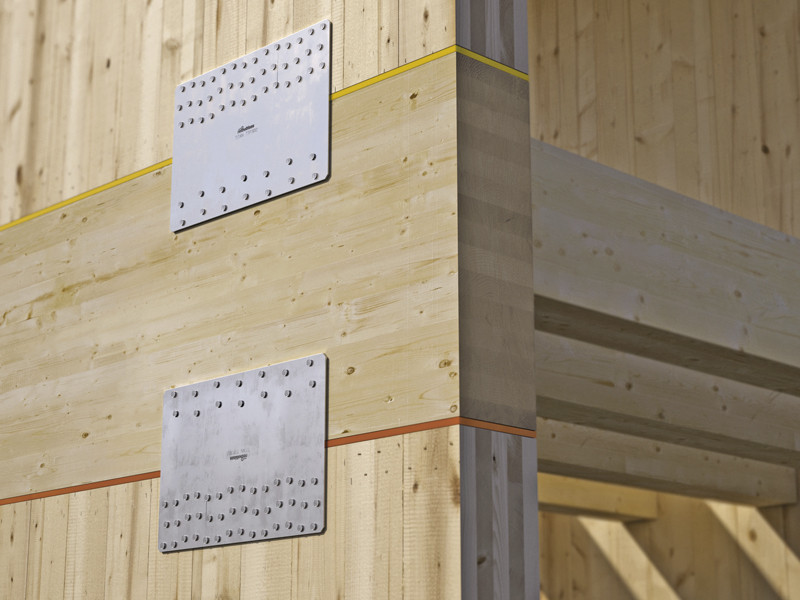

Marcação CE de acordo com a norma europeia EN 14545. Disponível em duas versões: a versão de 200 mm também permite a fixação das vigas horizontais na fundação (altura superior a 8 cm) ao painel estrutural superior, tanto em estruturas CLT, como em estruturas TIMBER FRAME.

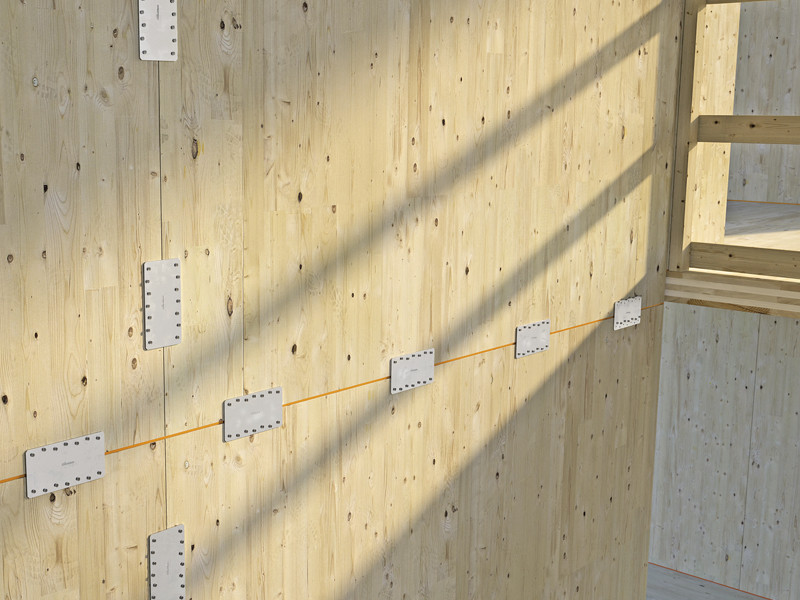

Ao contrário de outras chapas para madeira lamelada, a versão de 300 mm é especialmente concebida para maximizar a resistência ao corte em estruturas CLT.
A chapa de fixação bidimensional TITAN PLATE T em aço carbónico com zincagem galvânica é ideal para realizar ligações de corte madeira-madeira com painéis e vigas de madeira e para utilização em CLT, LVL, madeira maciça e lamelada e estruturas de armação (platform frame).
Documentação
Ficha técnica
|
|
|---|---|
Ficha técnica CANADA
|
|
| Declaração de desempenho (DOP) | Descarregue |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
TITAN PLATE TTP
| CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|

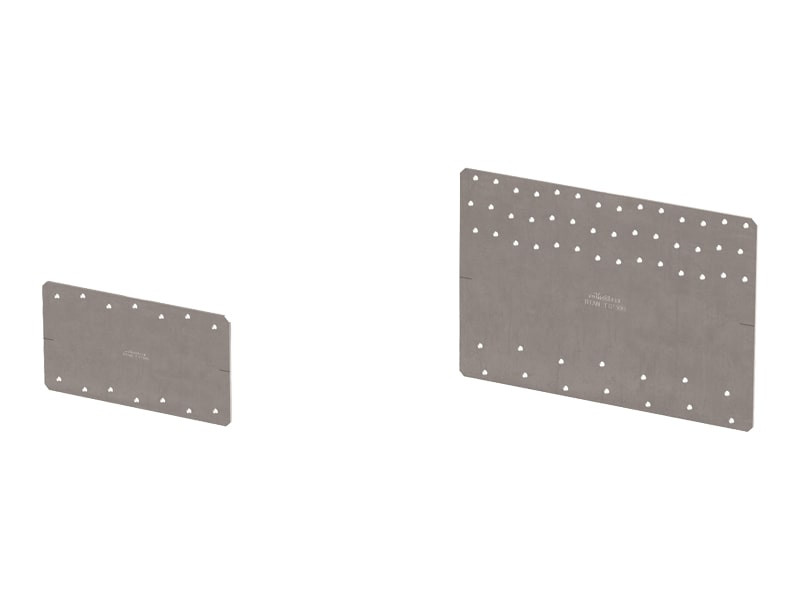

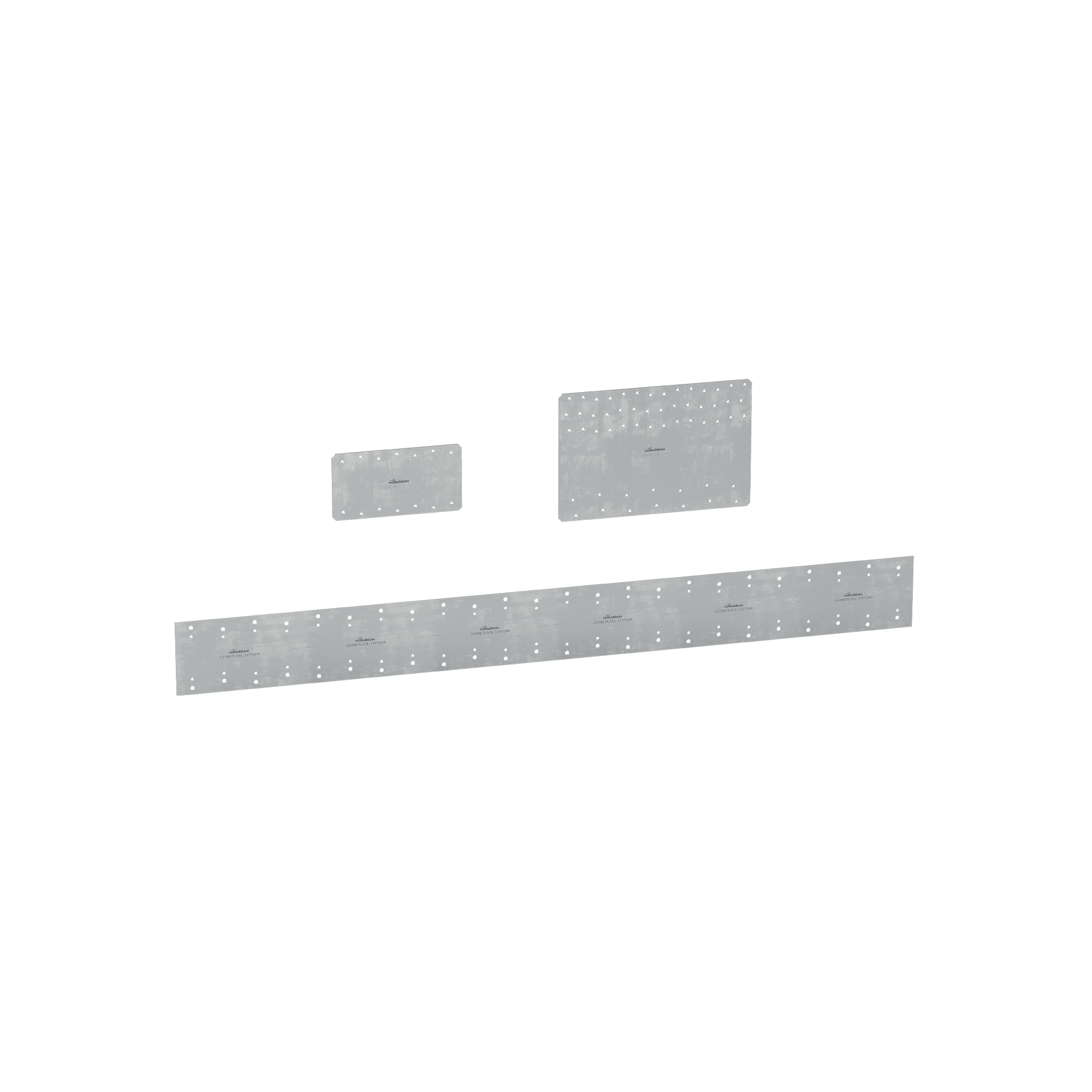

| TTP200 | 200 | 105 | 3 | 10 |
| TTP300 | 300 | 200 | 3 | 10 |

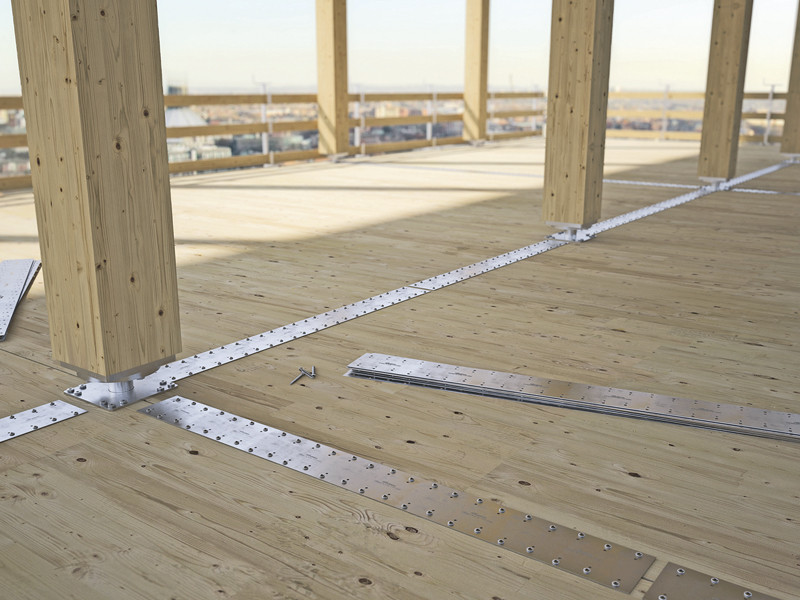

| TTP1200 | 1200 | 120 | 1.5 | 10 |
Specifications
TITAN PLATE
Fornecimento e colocação de chapa para forças de corte para estruturas de madeira, tipo TITAN PLATE.
Marcação CE em conformidade com EN 14545
Campos de emprego:
- Ligações madeira-betão e madeira-aço
Material:
- Chapa bidimensional furada de aço carbónico Z275 eletrogalvanizado
Geometria:
– B (mm) = :
– H (mm) = :
– Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
