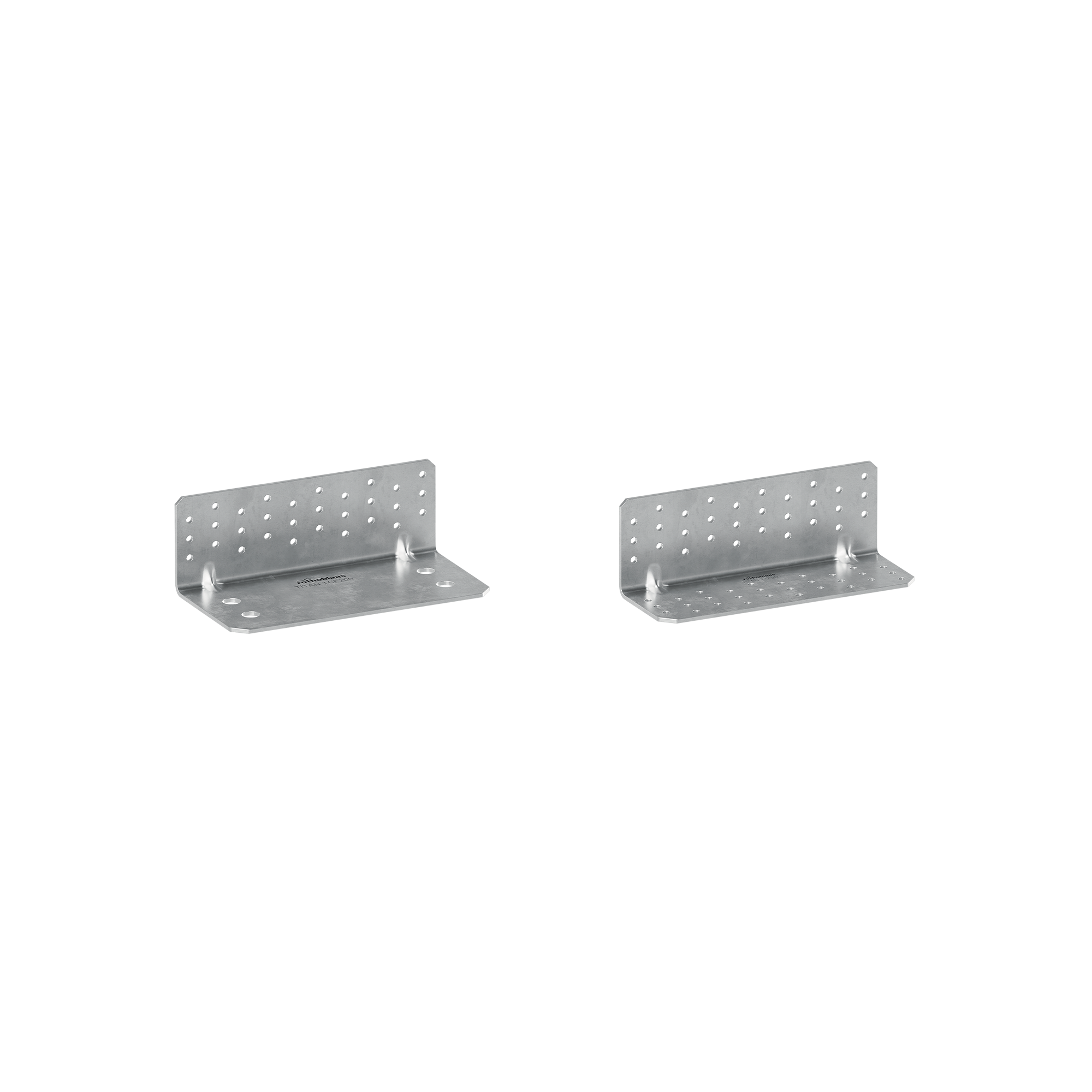

LIGADOR ANGULAR PARA MADEIRA E BETÃO
TITAN S
O ligador angular para madeira e betão TITAN S para forças de corte e tração apresenta uma resistência excecional ao corte R2/3,k: superior a 85 kN sem betão (com anilha TCW) e até 60,0 kN em madeira.
Angulares para madeira, para forças de corte e tração

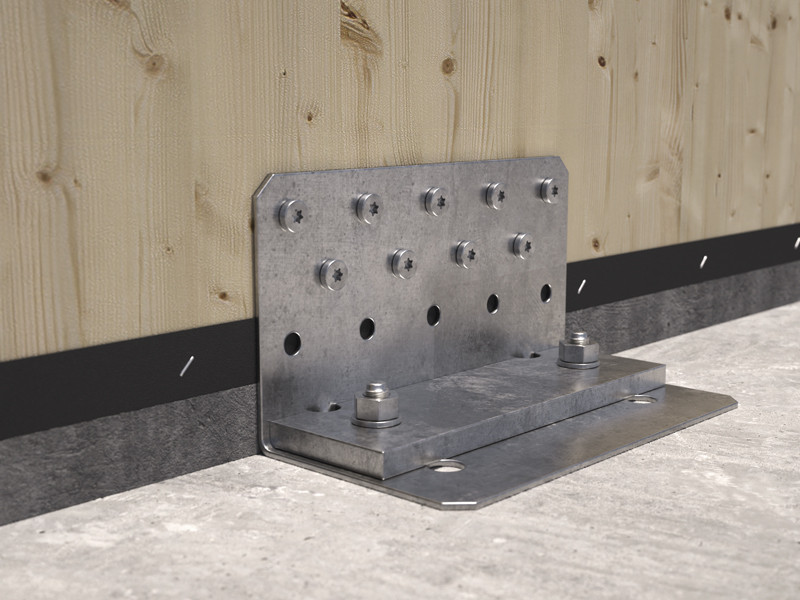

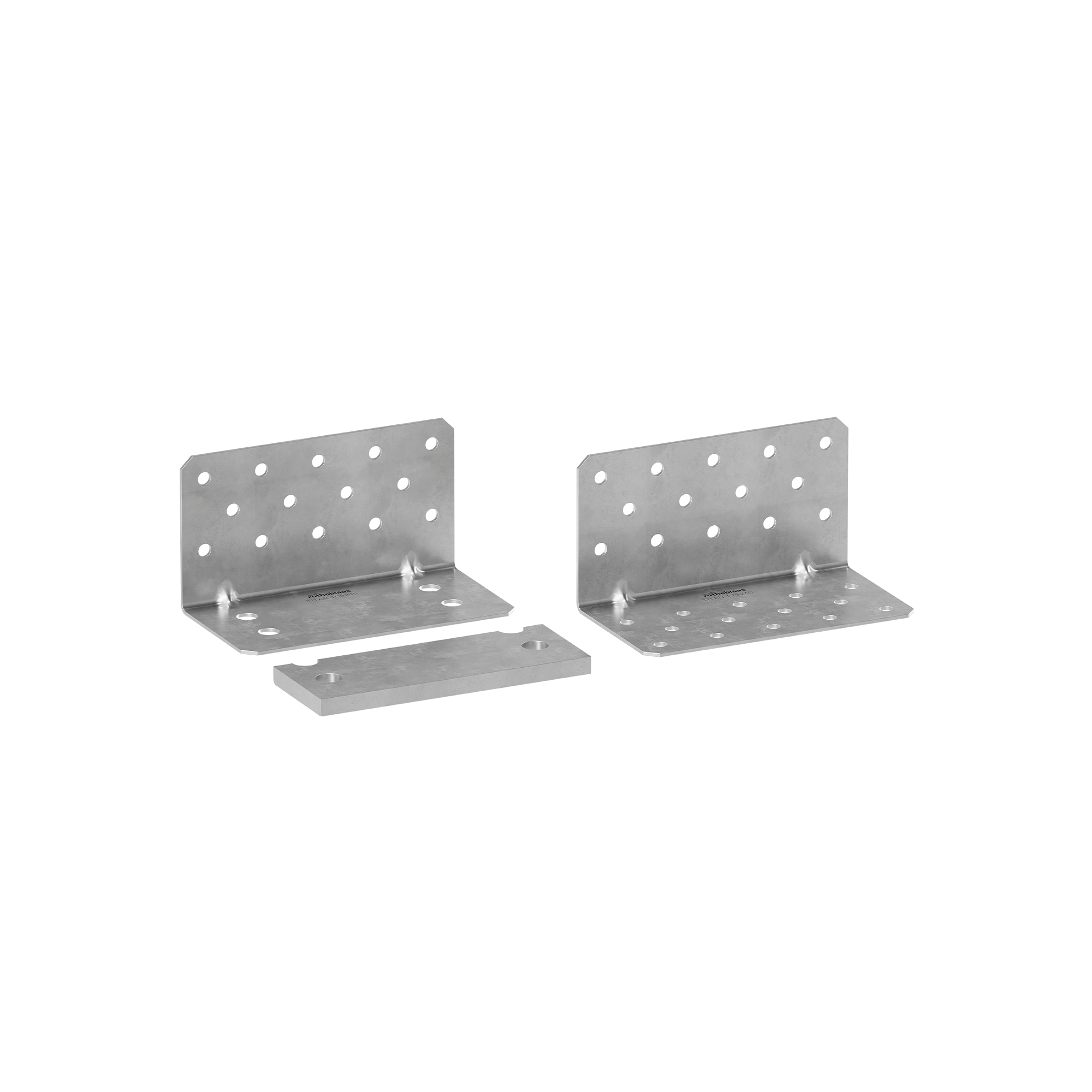

Em betão, o ligador angular TCS (TITAN S para betão) com anilha TCW (TITAN Washer) assegura uma resistência à tração igualmente excelente: R1,k superior a 75 kN. Estes valores extraordinários permitem otimizar o número de ligadores angulares necessários, com a consequente redução dos tempos de colocação. As resistências são certificadas ao corte (F2,3), à tração (F1) e à inclinação (F4,5).

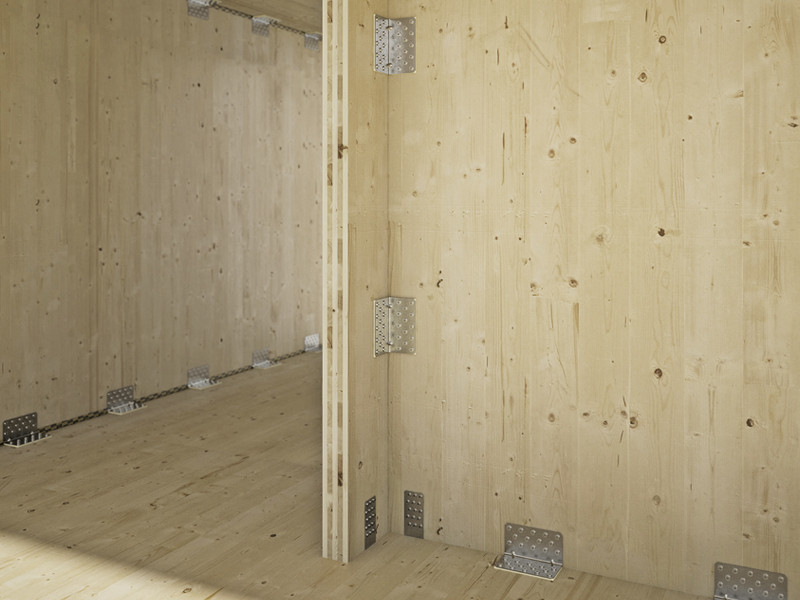

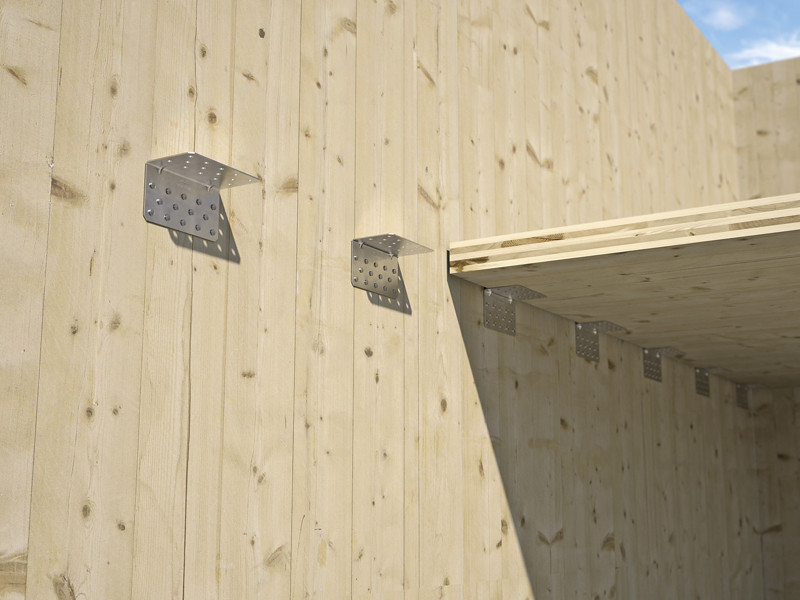

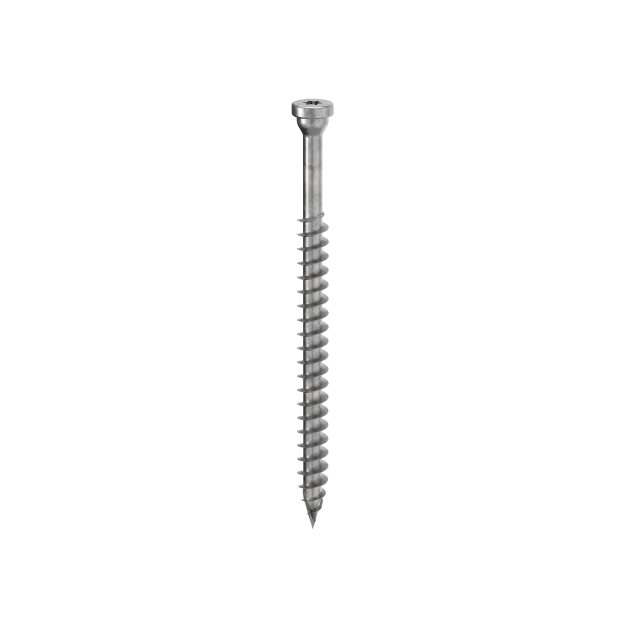

Os valores destes ligadores angulares para madeira também são certificados com perfis acústicos interpostos. A fixação com parafusos HBS PLATE Ø8 mm usando um aparafusador facilita e agiliza a instalação e permite trabalhar em condições de segurança e conforto. O angular pode ser facilmente desmontado, retirando os parafusos. Em aço ao carbono com zincagem galvânica, a chapa para madeira TITAN S é ideal para aplicação em CLT, LVL, madeira maciça e lamelada e painéis à base de madeira.
Documentação
Ficha técnica
|
|
|---|---|
Certificado ETA
|
|
| Declaração de desempenho (DOP) | Descarregue |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
TITAN S - TCS
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| TCS240 | 240 | 123 | 130 | 3 | 10 |
TITAN WASHER - TCW240
| CÓDIGO | B
[mm]
|
P
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| TCW240 | 230 | 73 | 12 | 1 |
TITAN S - TTS
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| TTS240 | 240 | 130 | 130 | 3 | 10 |
XYLOFON PLATE - TITAN S
| CÓDIGO | B
[mm]
|
P
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| XYL35120240 | 240 | 120 | 6 | 10 |
