CHAPAS PARA FORÇAS DE TRAÇÃO MADEIRA-MADEIRA
WHT PLATE T

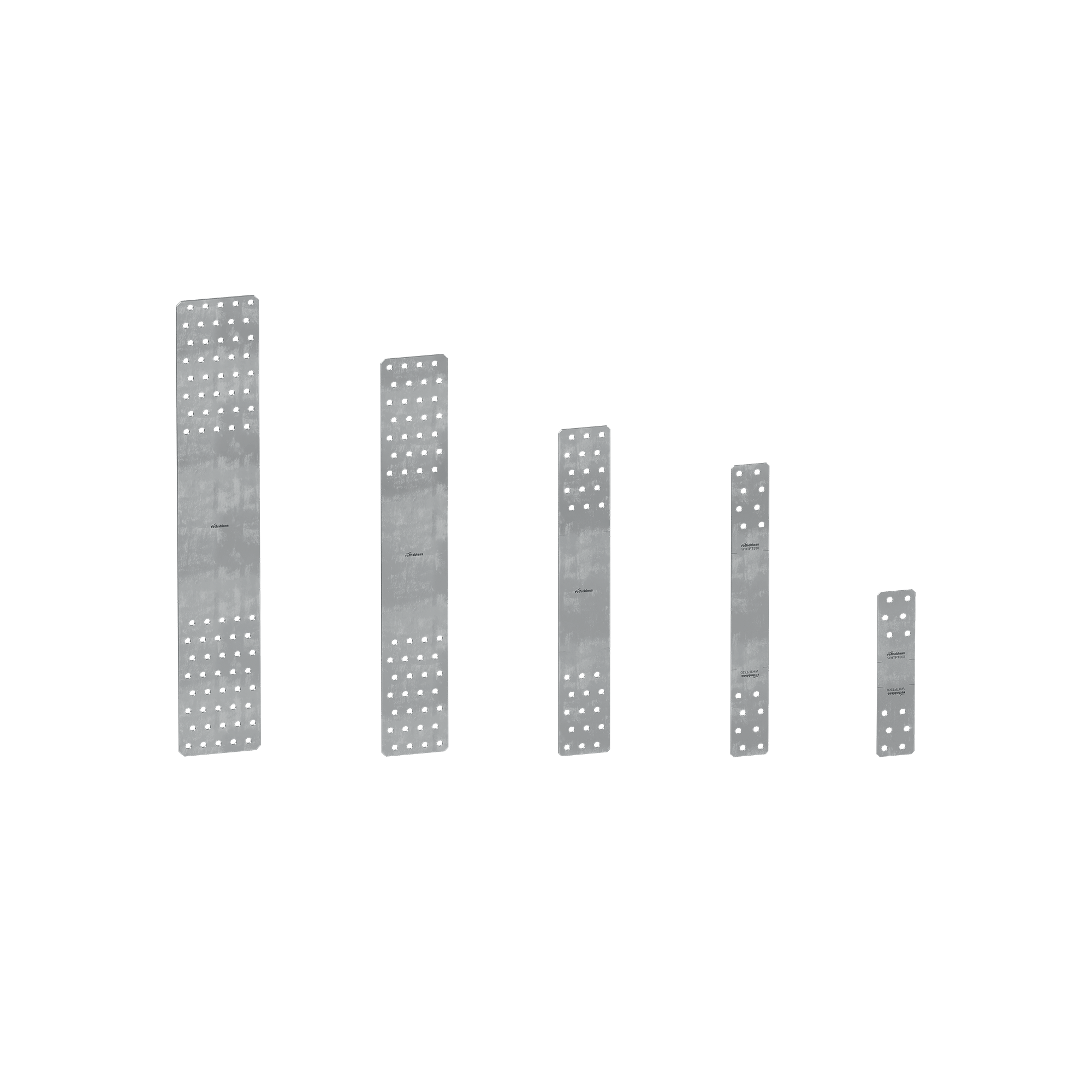

A gama de chapas para forças de tração WHT PLATE T inclui 3 versões diferentes de espessura, material e altura, para fornecer diferentes níveis de resistência à tração.

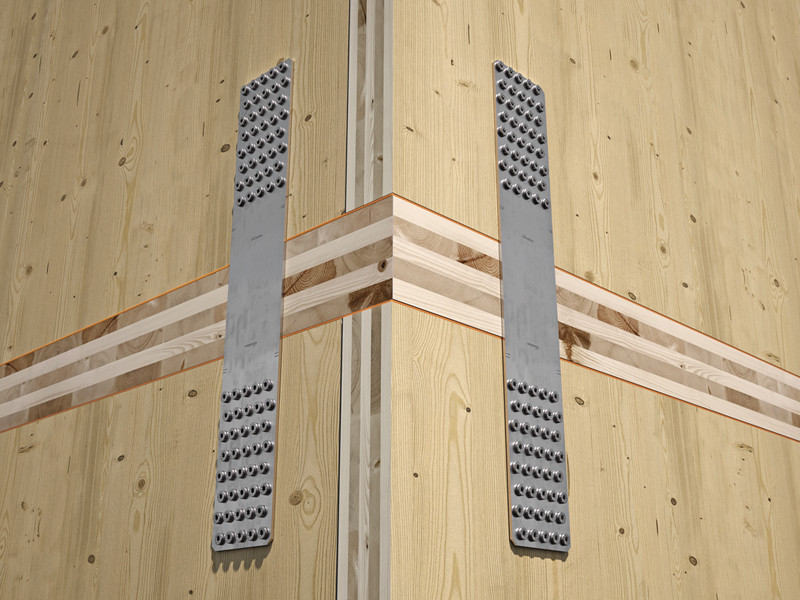

Ideais para utilização em CLT para construções multi-pisos, são todas calculadas e certificadas para forças de tração em ligações madeira-madeira.
WHT PLATE T, A CHAPA DE ELEVADA RESISTÊNCIA À TRAÇÃO PARA MULTI-PISOS DE MADEIRA
As chapas para madeira WHT PLATE T são a solução perfeita para a conceção de edifícios multi-pisos com diferentes espessuras de laje, graças à resistência à tração característica superior a 150 kN.
A chapa metálica oferece um ótimo desempenho em combinação com parafusos HBS PLATE ou HBS PLATE EVO: a cabeça dos parafusos tem um formato troncocónico e uma espessura aumentada que permitem a fixação das chapas à madeira em total segurança e fiabilidade.

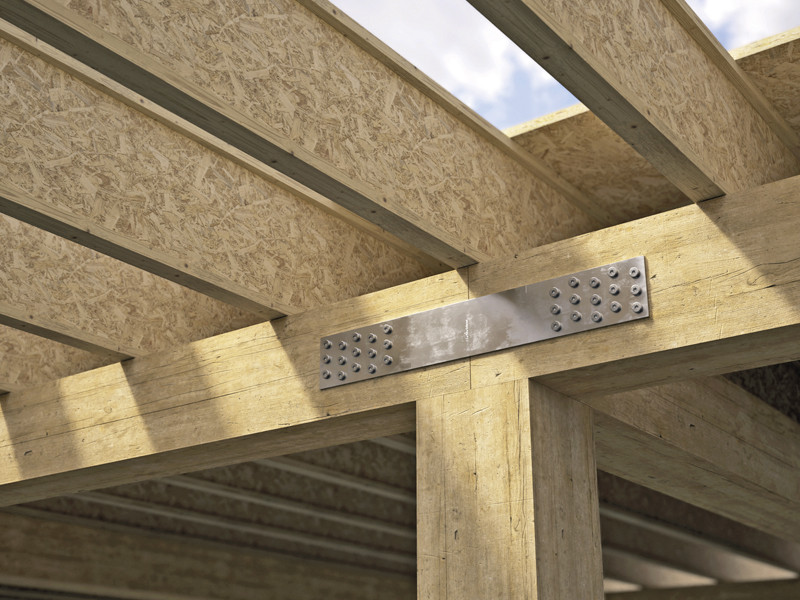

Em aço ao carbono com zincagem galvânica, são concebidas para a realização de ligações de tração madeira-madeira de painéis e vigas em CLT, LVL, madeira maciça e lamelada, estruturas de armação (Platform frame) e painéis à base de madeira.
Documentação
Ficha técnica
|
|
|---|---|
| Declaração de desempenho (DOP) | Descarregue |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
WHT PLATE T
| CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| WHTPT300 | 67 | 300 | 2 | 10 |
| WHTPT530 | 67 | 530 | 2.5 | 10 |
| WHTPT600 | 91 | 594 | 3 | 10 |
| WHTPT720 | 118 | 722 | 4 | 5 |
| WHTPT820 | 145 | 826 | 5 | 1 |
