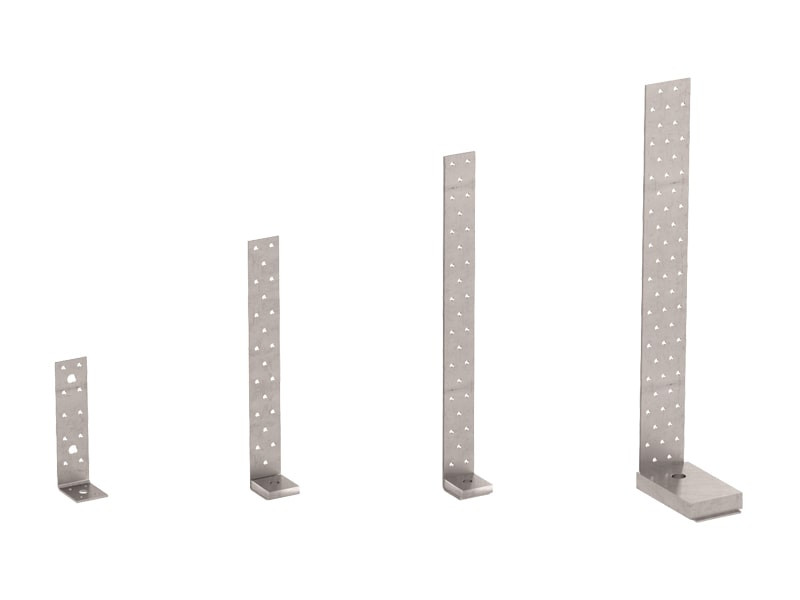

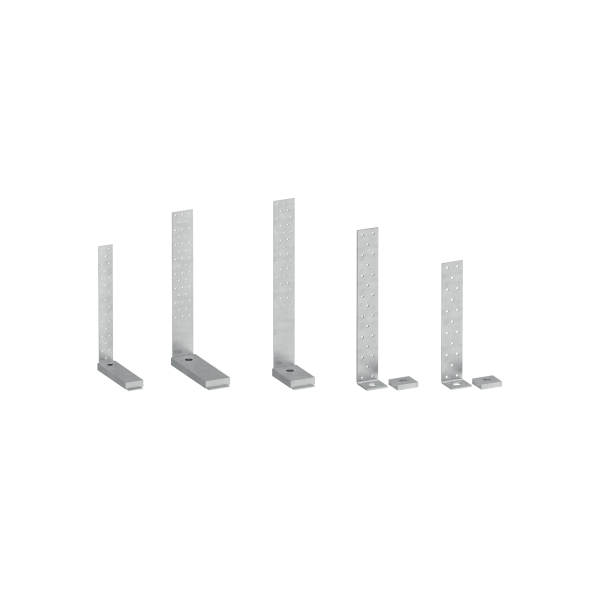

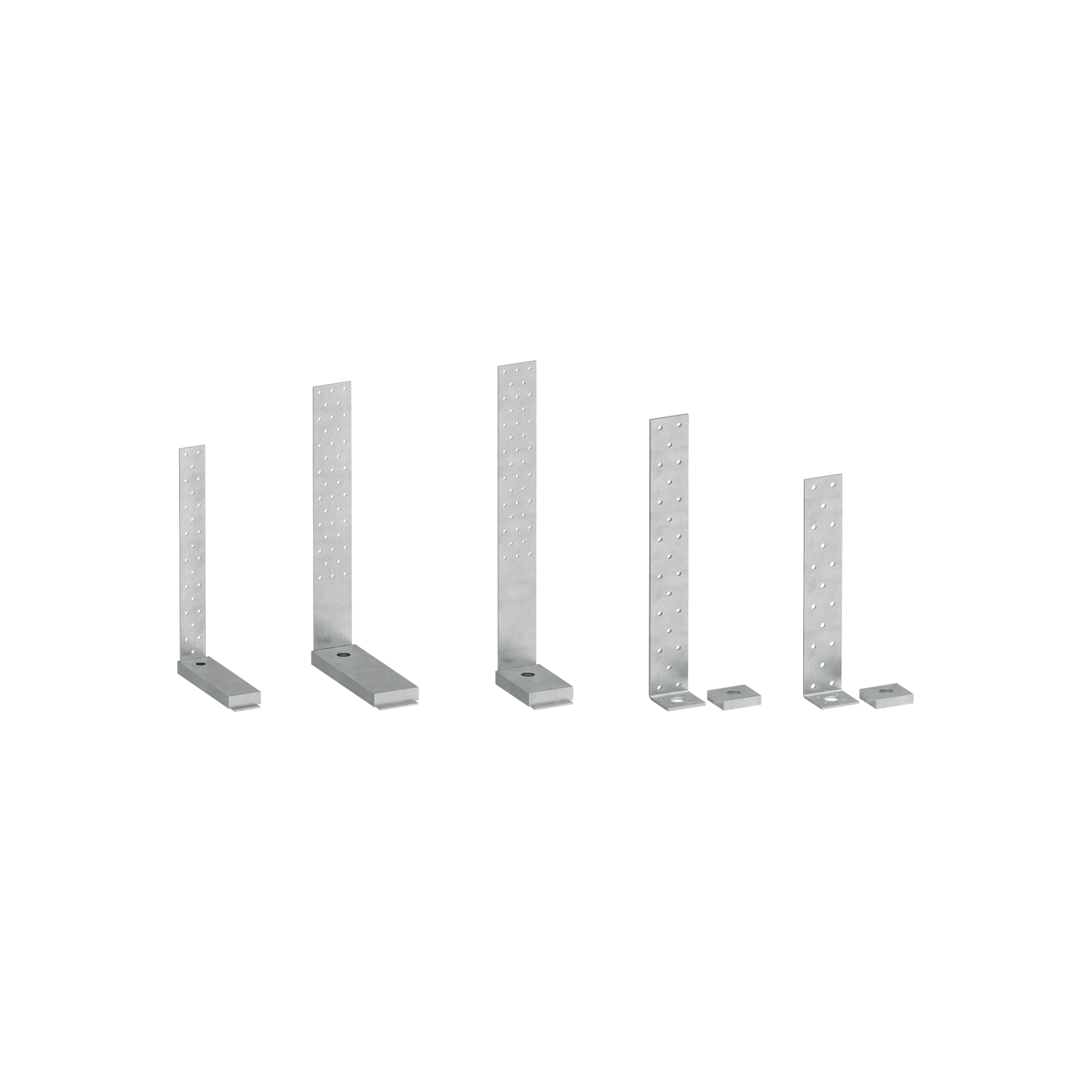

CANTONEIRA PARA FORÇAS DE TRACÇÃO
WZU
Disponível em diferentes espessuras.
Para utilizar com ou sem anilha de acordo com as cargas. Valores de resistência à tração certificados pela marcação CE segundo a ETA .

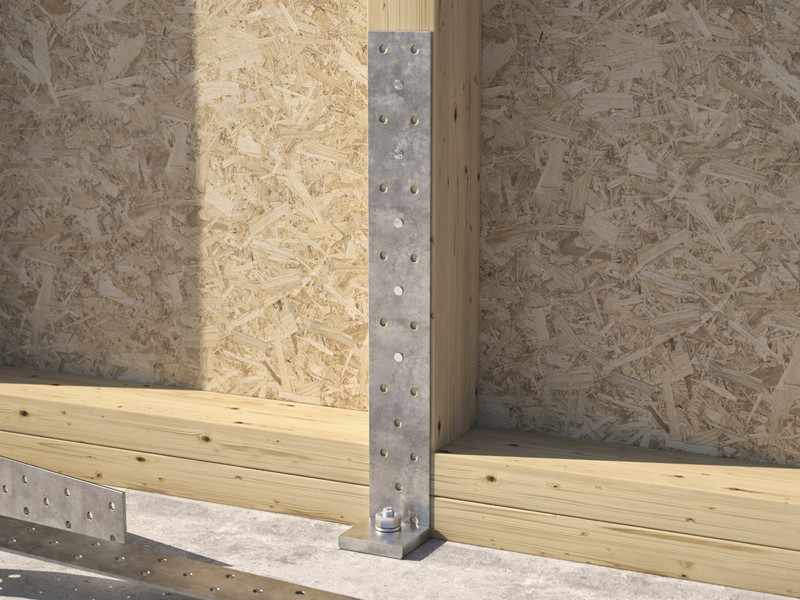

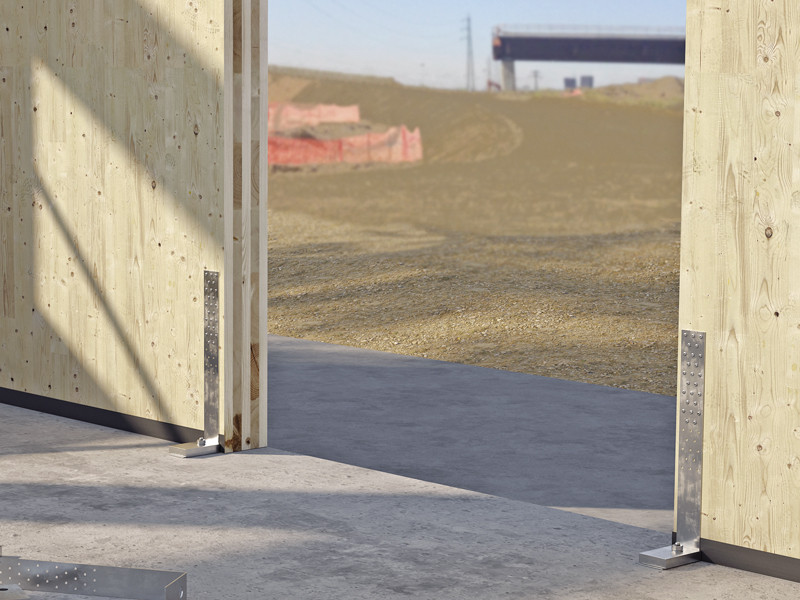

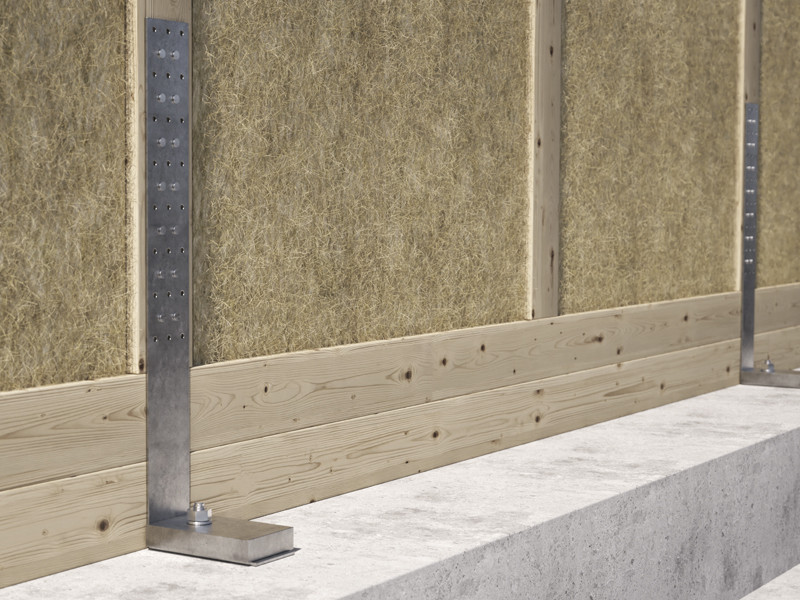

Ideal para fixar os montantes de madeira das estruturas de armação ao betão.
Documentação
Ficha técnica
|
|
|---|---|
Certificado ETA
|
|
| Declaração de desempenho (DOP) | Descarregue |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
WZU 90/155
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
pçs |
|---|---|---|---|---|
| WZU090 | 40 | 35 | 90 | 100 |
| WZU155 | 40 | 50 | 155 | 100 |
WZU 200/300/400
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
pçs |
|---|---|---|---|---|
| WZU2002 | 40 | 40 | 200 | 100 |
| WZU3002 | 40 | 40 | 300 | 50 |
| WZU4002 | 40 | 40 | 400 | 50 |
| WZU2004 | 40 | 40 | 200 | 50 |
| WZU3004 | 40 | 40 | 300 | 50 |
| WZU4004 | 40 | 40 | 400 | 25 |
| WZUW | 40 | 43 | - | 50 |
WZU STRONG
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
pçs |
|---|---|---|---|---|
| WZU342 | 40 | 182 | 340 | 10 |
| WZU422 | 60 | 222 | 420 | 10 |
| WZU482 | 60 | 123 | 480 | 10 |
Specifications
Fornecimento e colocação de angular para forças de tração com furos, tipo WZU.
Marcação CE em conformidade com ETA
Campos de emprego:
- Ligações madeira-betão e madeira-madeira para painéis e vigas de madeira
Material:
- Chapa tridimensional furada de aço carbónico eletrogalvanizado
Geometria:
Angular:
– H (mm) = :
– Chapa da base (mm) = :
– Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
