CHAPAS ENGANCHADAS DE AÇO
SHARP METAL

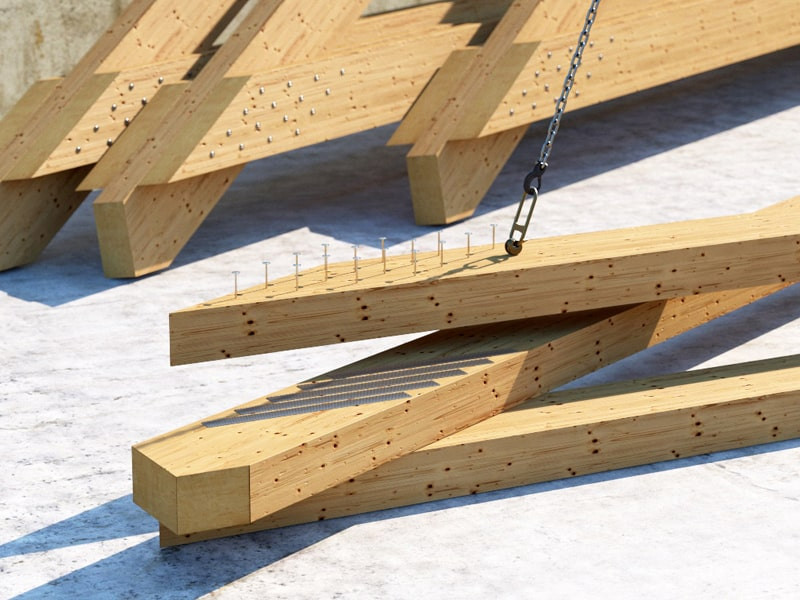

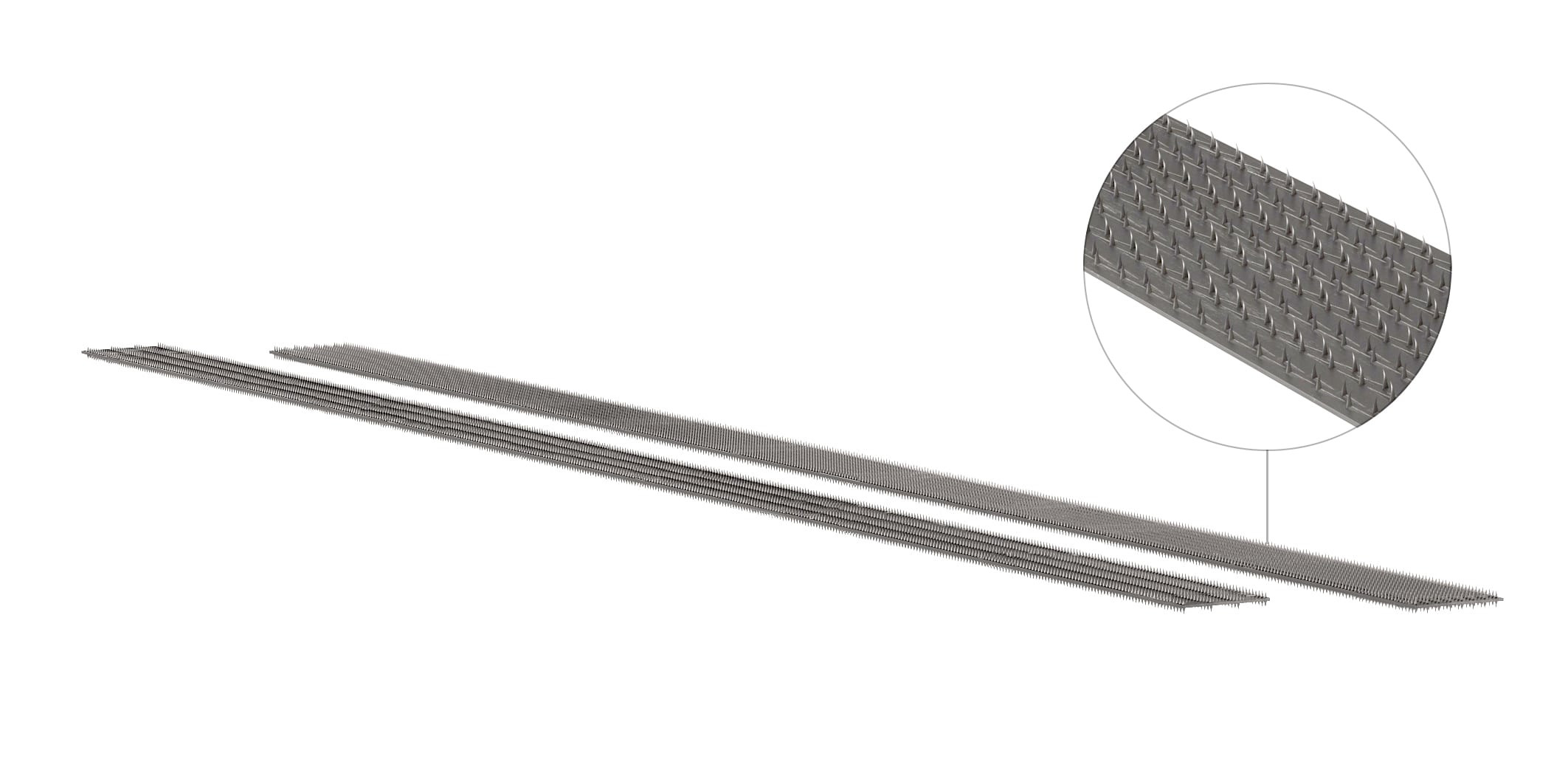

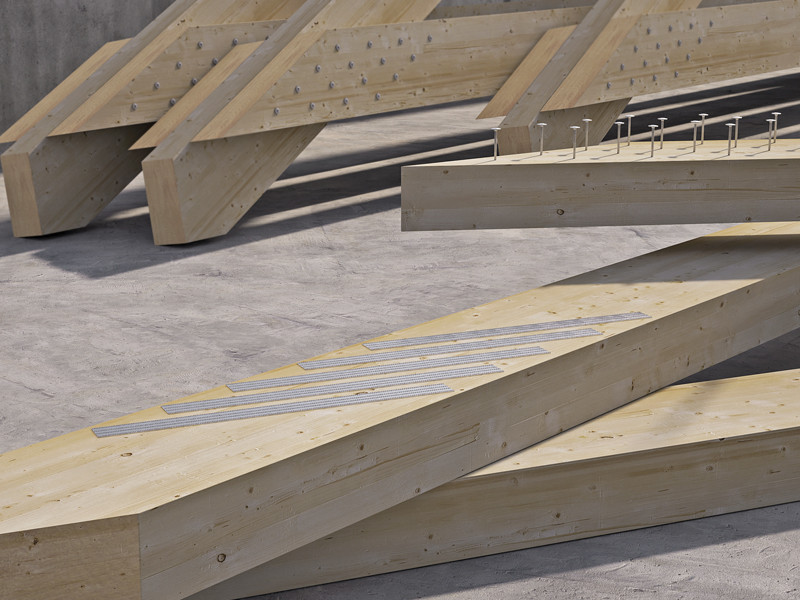

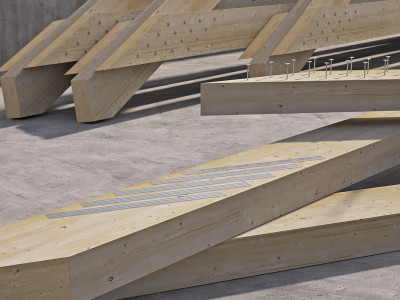

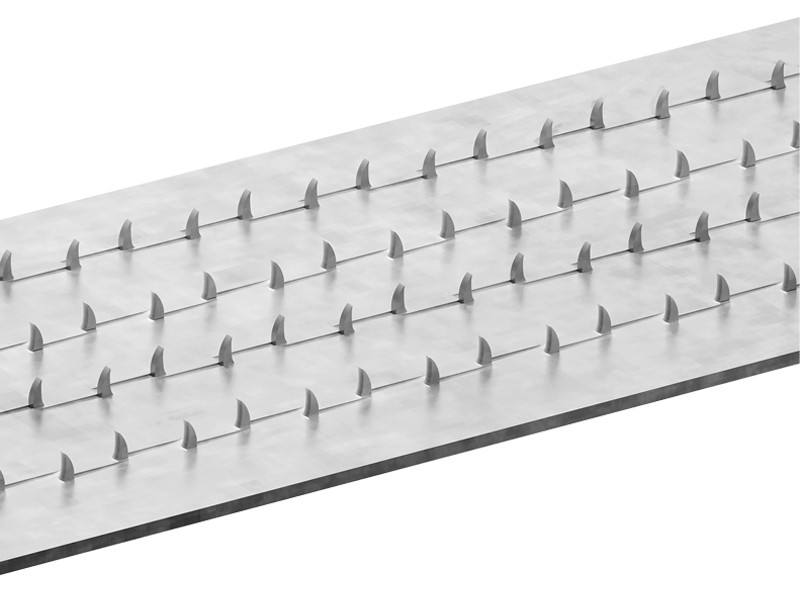

As chapas enganchadas de aço SHARP METAL apresentam uma série de pequenos ganchos espalhados por toda a superfície. A ligação entre os dois elementos de madeira é efetuada pelo engrenamento mecânico dos ganchos metálicos na própria madeira. O sistema não é invasivo e é removível.
SHARP METAL, chapas enganchadas para ligações madeira-madeira.
O grande número de ganchos distribuídos por toda a superfície das chapas metálicas gera uma aderência incisiva na madeira com valores excecionais de resistência e rigidez. As chapas enganchadas permitem a transferência de forças de corte entre duas superfícies de madeira, obtendo um desempenho comparável ao de uma cola.

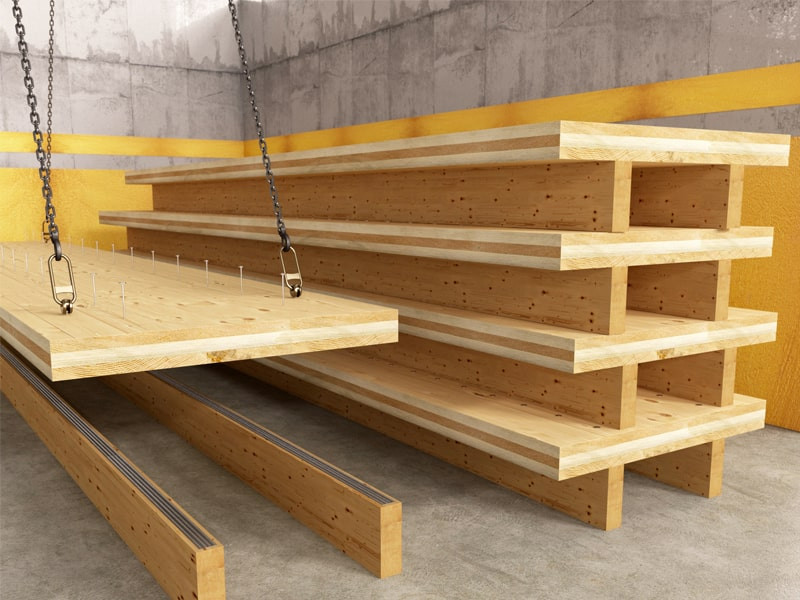

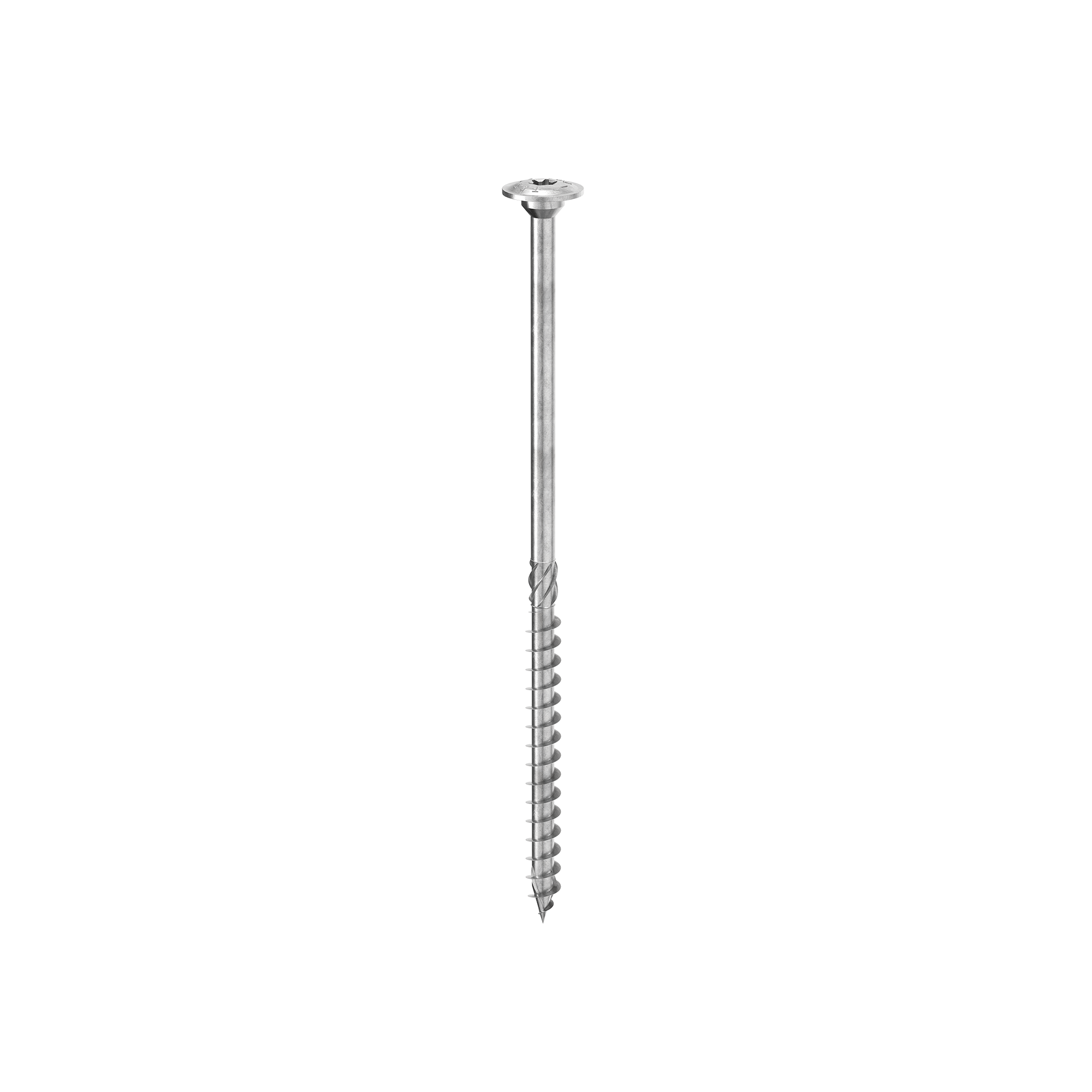

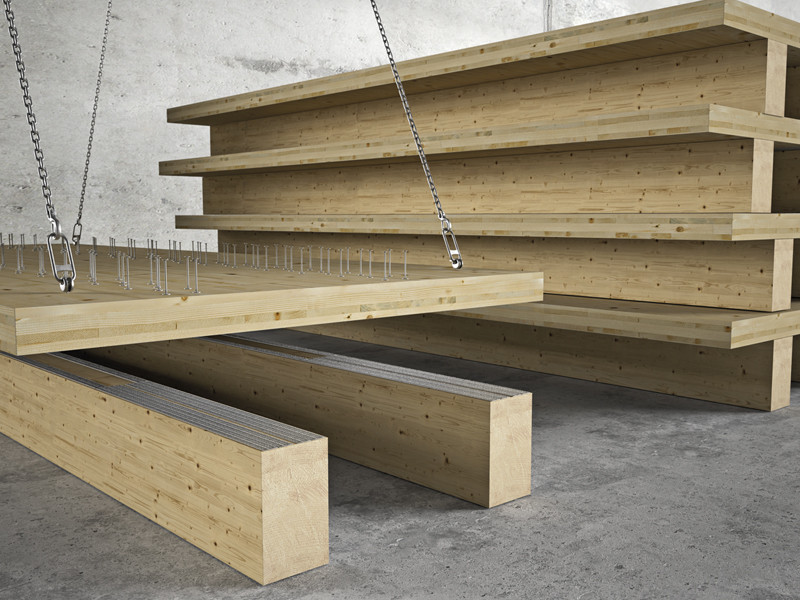

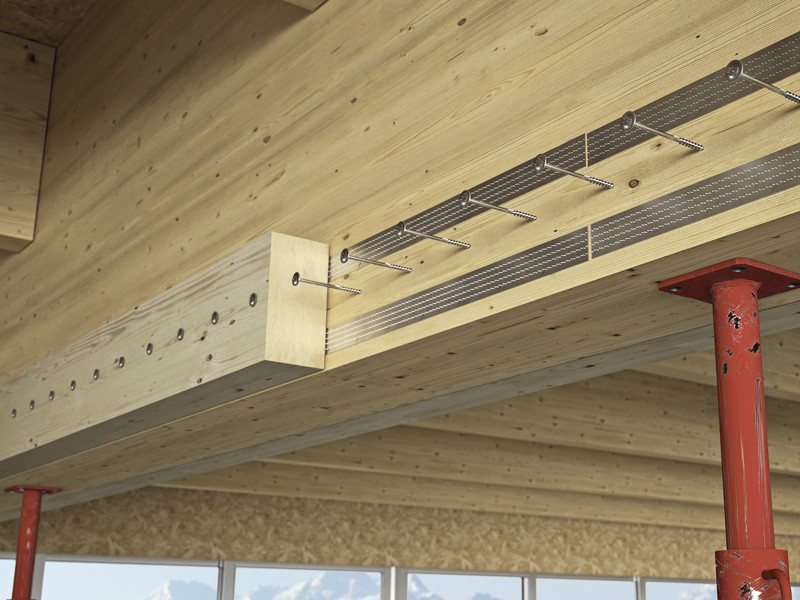

Isto elimina as forças concentradas, reduz o problema das distâncias mínimas e otimiza a espessura do aço (0,75 mm) que pode ser aparafusado sem pré-furo com parafusos HBS e TBS para apertar a ligação. Graças à tecnologia de gancho, o sistema SHARP METAL é ideal para a produção de lajes nervuradas (Rippendecke, ribbed floor) sem a utilização de colas, adesivos e prensas e eliminando o tempo de espera para que a cola adira e endureça.
Realizadas em aço carbónico com revestimento eletrolítico, as chapas enganchadas SHARP METAL são ideais para ligações de corte entre superfícies de madeira, madeira maciça e lamelada, CLT, LVL e painéis à base de madeira.
Documentação
Ficha técnica
|
|
|---|---|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|

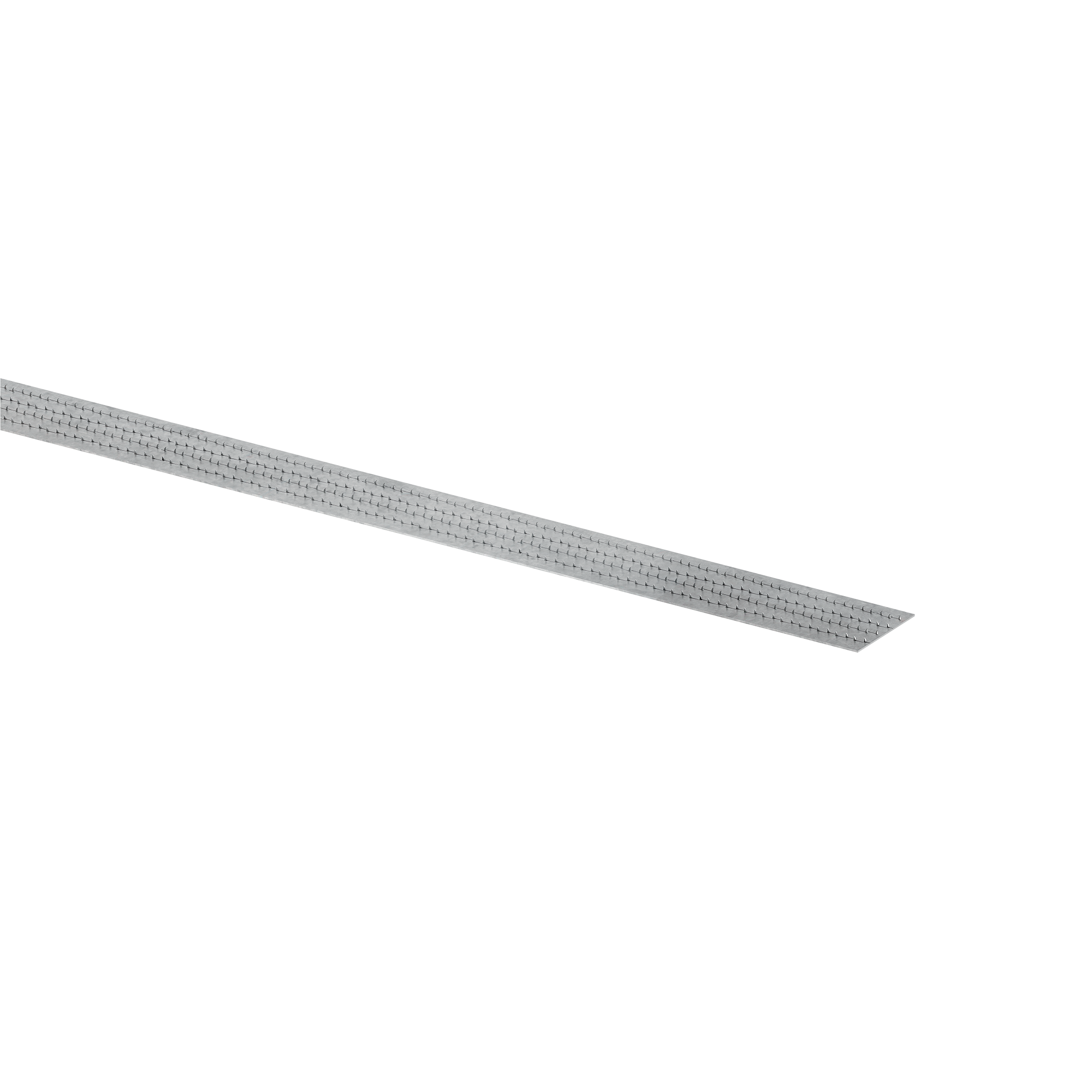

SHARP METAL - chapas
| CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
versão | pçs |
|---|---|---|---|---|---|
| SHARP501200 | 50 | 1200 | 0.75 | Low Density | 10 |
Specifications
Fornecimento e colocação de chapa enganchada de aço para estrutura de madeira, tipo SHARP METAL.
Campos de emprego:
-Ligações madeira-madeira
Material:
-Aço carbónico com revestimento eletrolítico
Geometria:
Angular:
– H (mm) = :
– Chapa da base (mm) = :
– Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
