CONECTOR DE DOBRADIÇA PARA POST AND BEAM
ALUMEGA

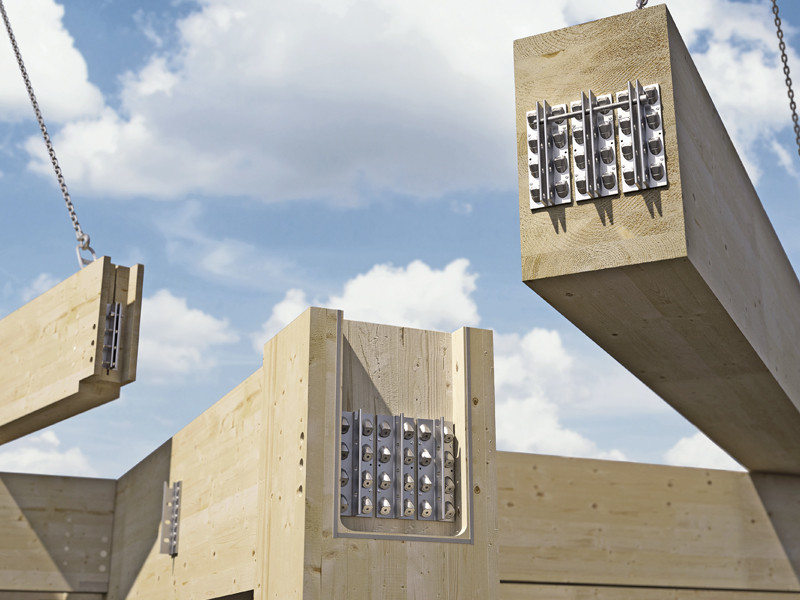

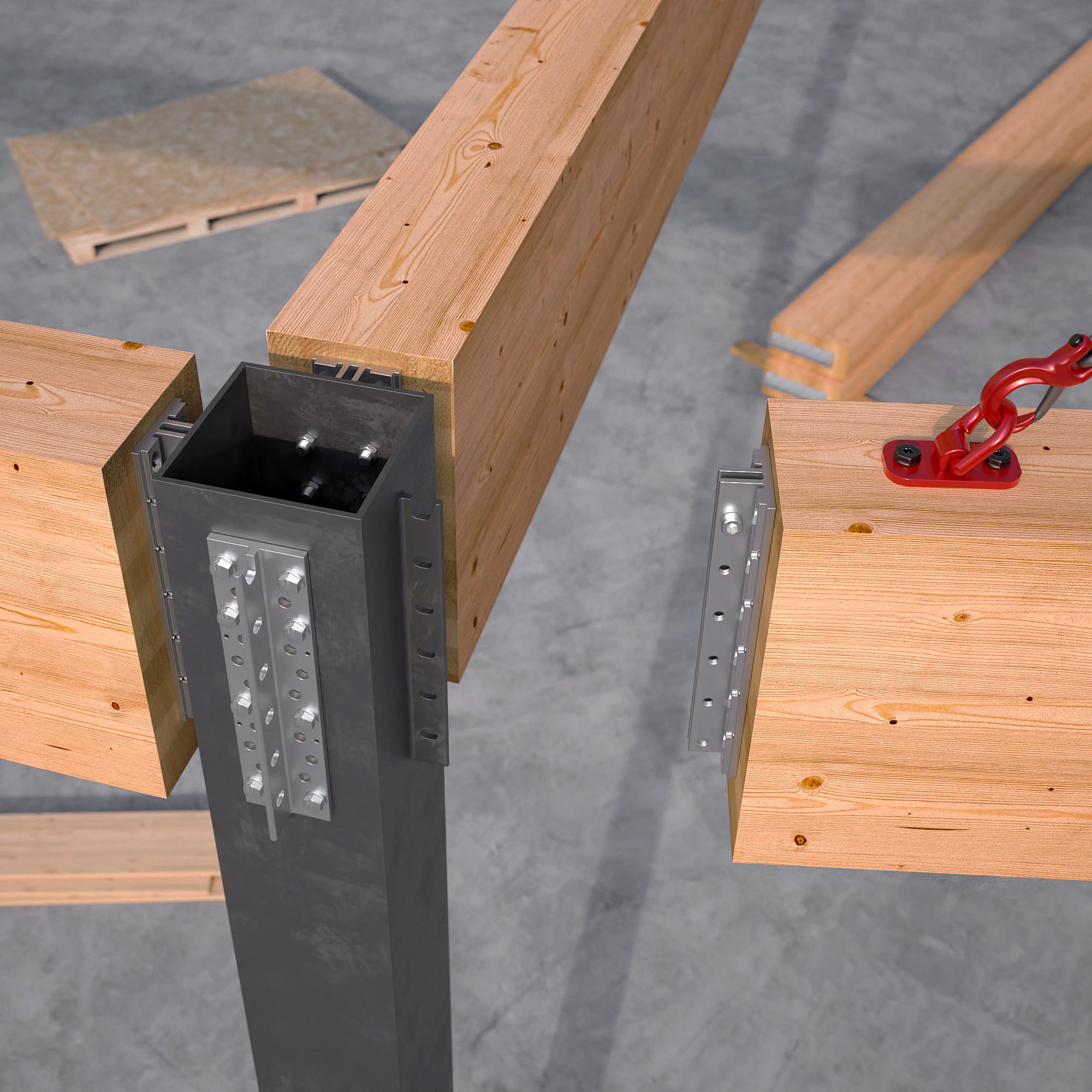

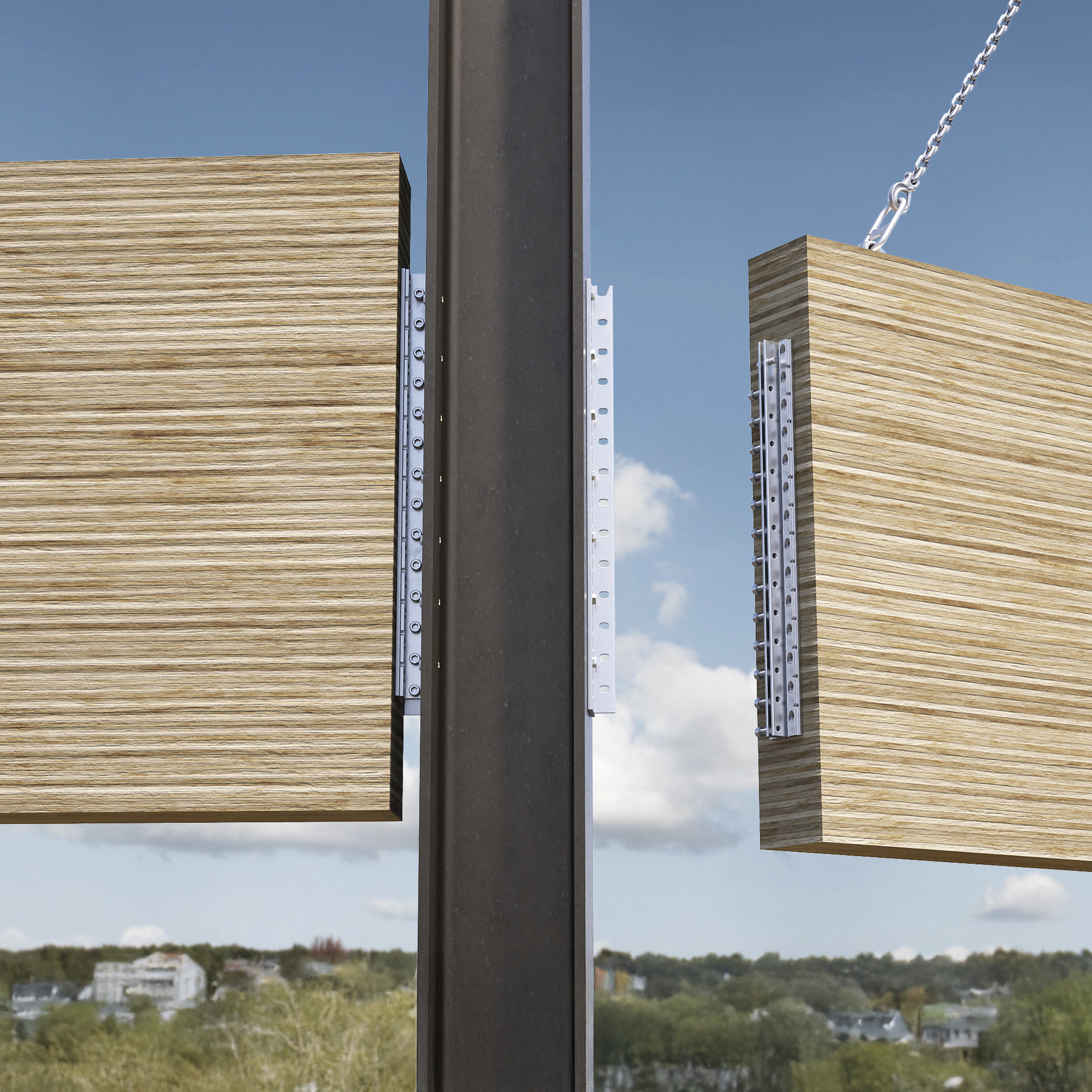

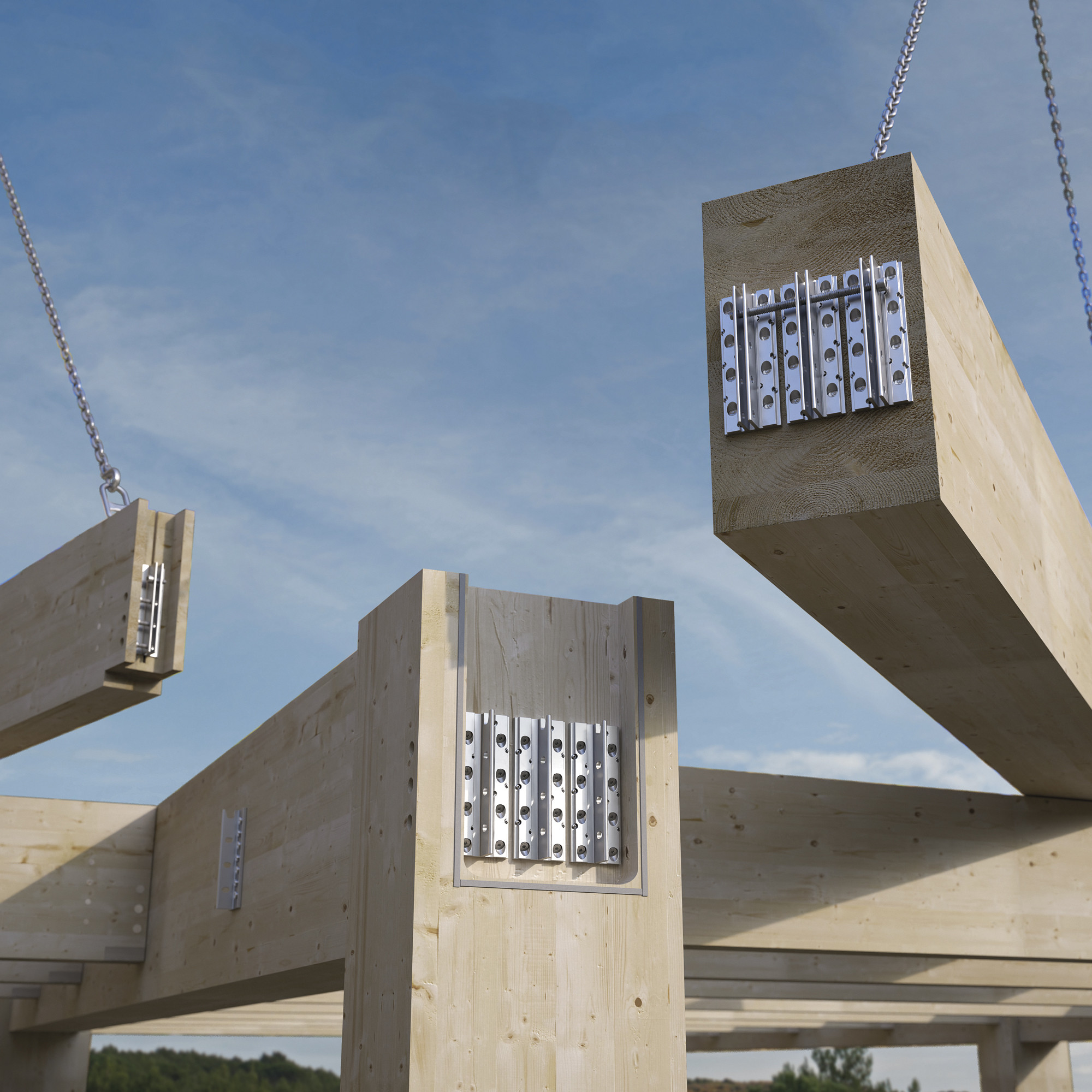

ALUMEGA é o conector que normaliza as ligações viga-viga e viga-pilar para os sistemas post and beam, mesmo com vãos elevados.
O conector de dobradiça ALUMEGA permite o comportamento teórico previsto no projeto de ligações madeira-madeira:
- Atua como ligação de dobradiça, permitindo a rotação livre da viga nas extremidades
- Em caso de sismo ou vento, a ligação segue a rotação do pilar mantendo a resistência ao corte para cargas gravitacionais provenientes da laje e reduzindo os danos estruturais

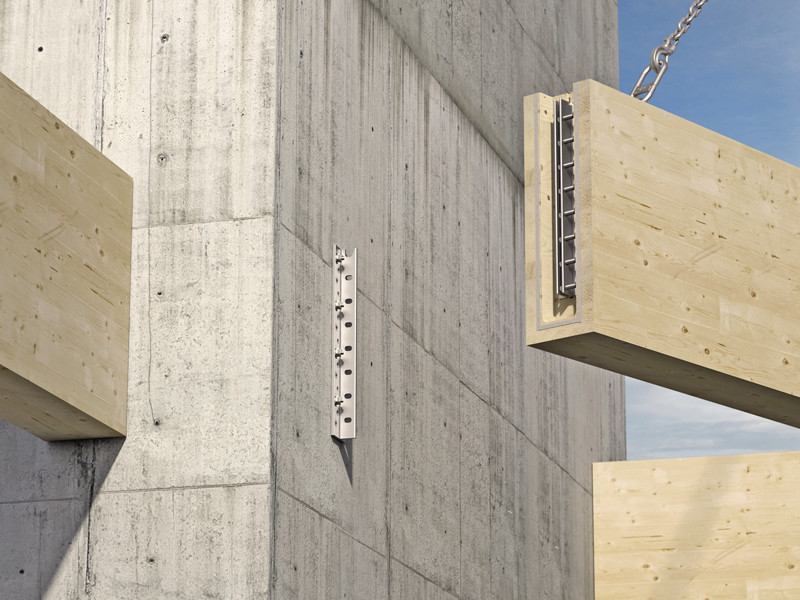

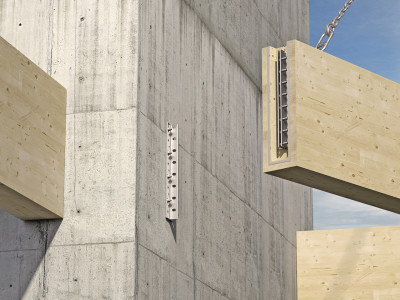

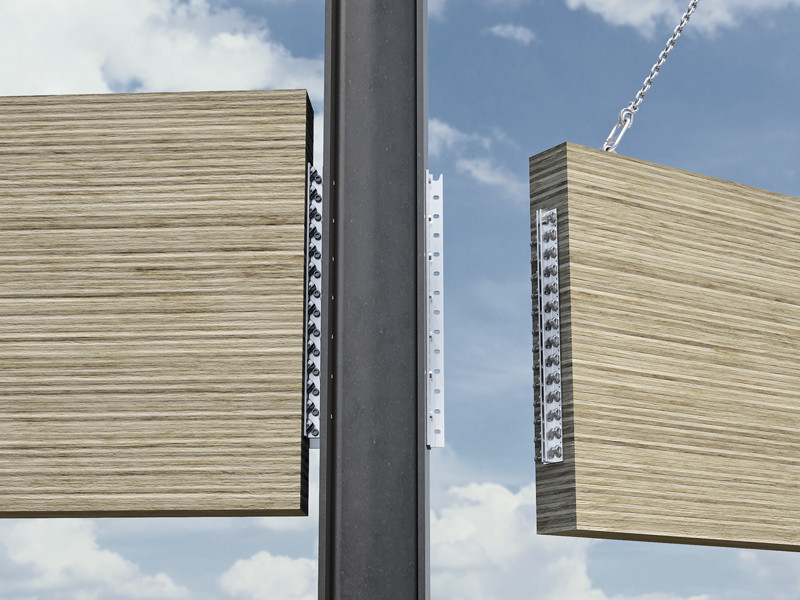

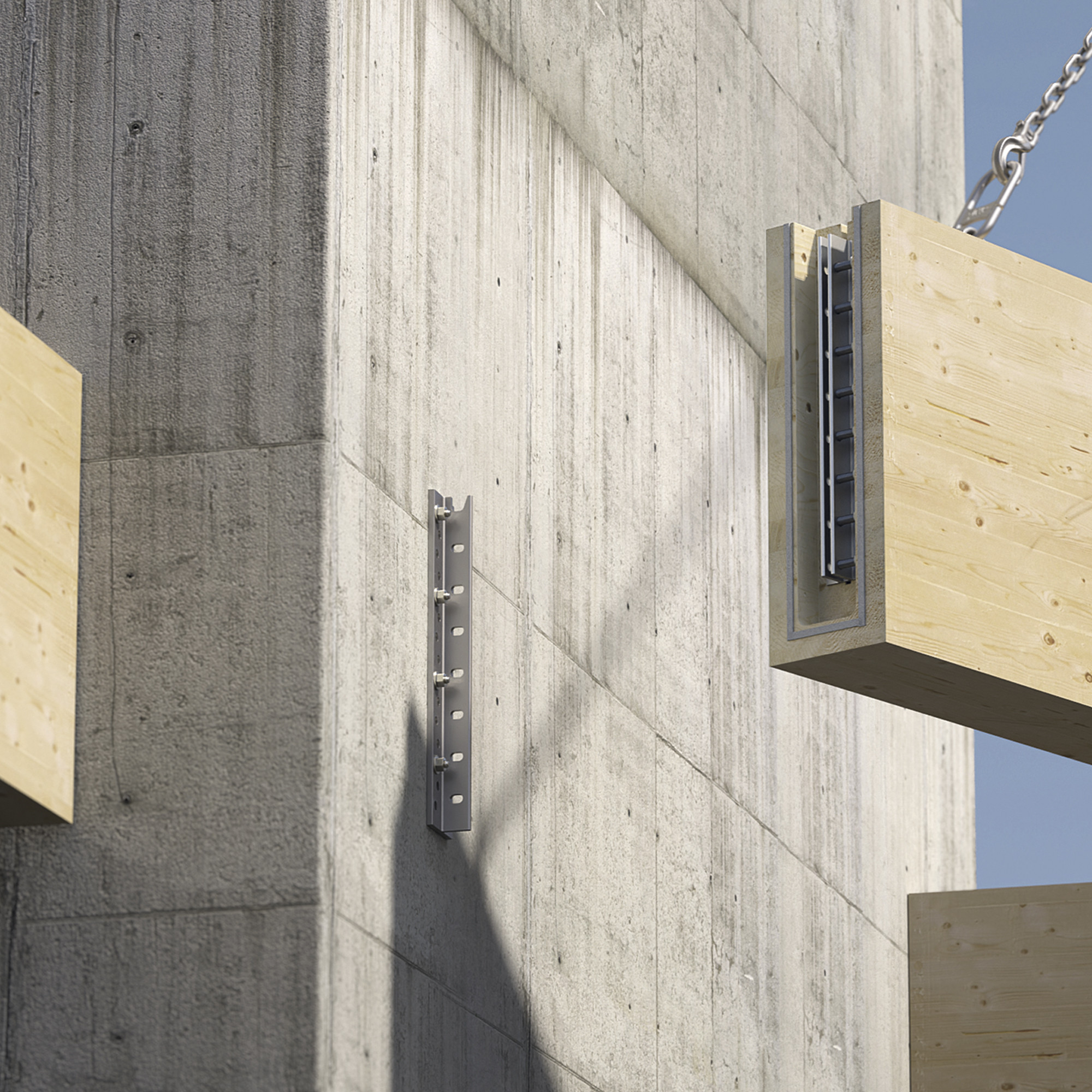

- A possibilidade de colocar vários módulos lado a lado permite resolver todas as ligações em madeira, betão e aço
Video
ALUMEGA: tolerâncias de instalação e capacidade rotacional.
É o conector com maior tolerância de instalação em relação a qualquer outro conector de alta capacidade no mercado:
• graças aos furos com ranhuras horizontais, o ALUMEGA pode deslizar 8mm (+-4mm) no sentido axial
• a sua geometria especial permite uma tolerância lateral perpendicular à viga secundária
• Após um rigoroso processo normativo, foi testado e certificado de acordo com a ETA-23/0824
Graças aos furos ranhurados, a ligação é ideal para a prevenção de danos sísmicos. O comportamento estático da dobradiça evita momentos de flexão nos suportes devido à inflexão da viga.
ALUMEGA: pré-instalável e fácil de montar.
O escareamento superior permite a utilização de um parafuso como auxiliar de posicionamento. A ligação pode ser pré-montada na fábrica e concluída no estaleiro com parafusos simples para aço.
Documentação
Ficha técnica
|
|
|---|---|
Certificado ETA
|
|
| Declaração de desempenho (DOP) | Descarregue |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
|
Folha de cálculo Alumega_calculator
|
Instruções de disposição
| Instruções De Aplicação (Alumega HV - JV) | |
|---|---|
| Manual de instalação (JIGALUMEGA) |

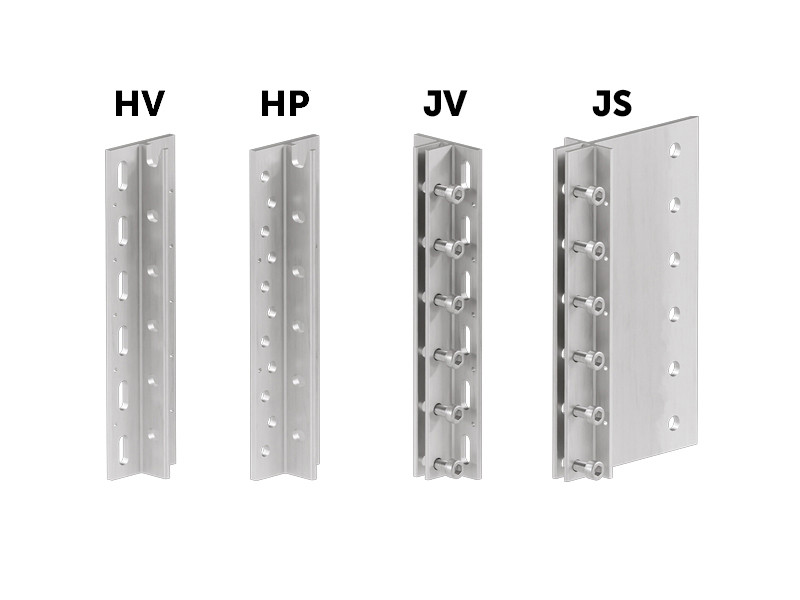

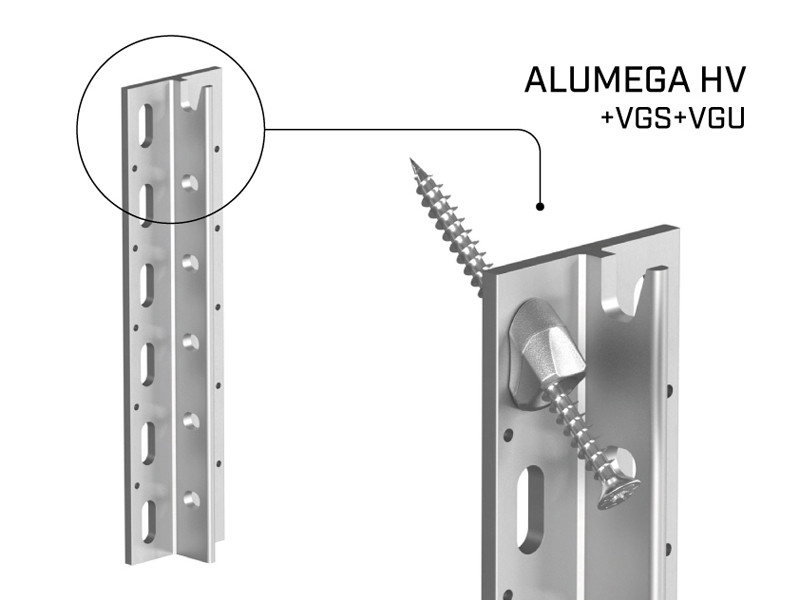

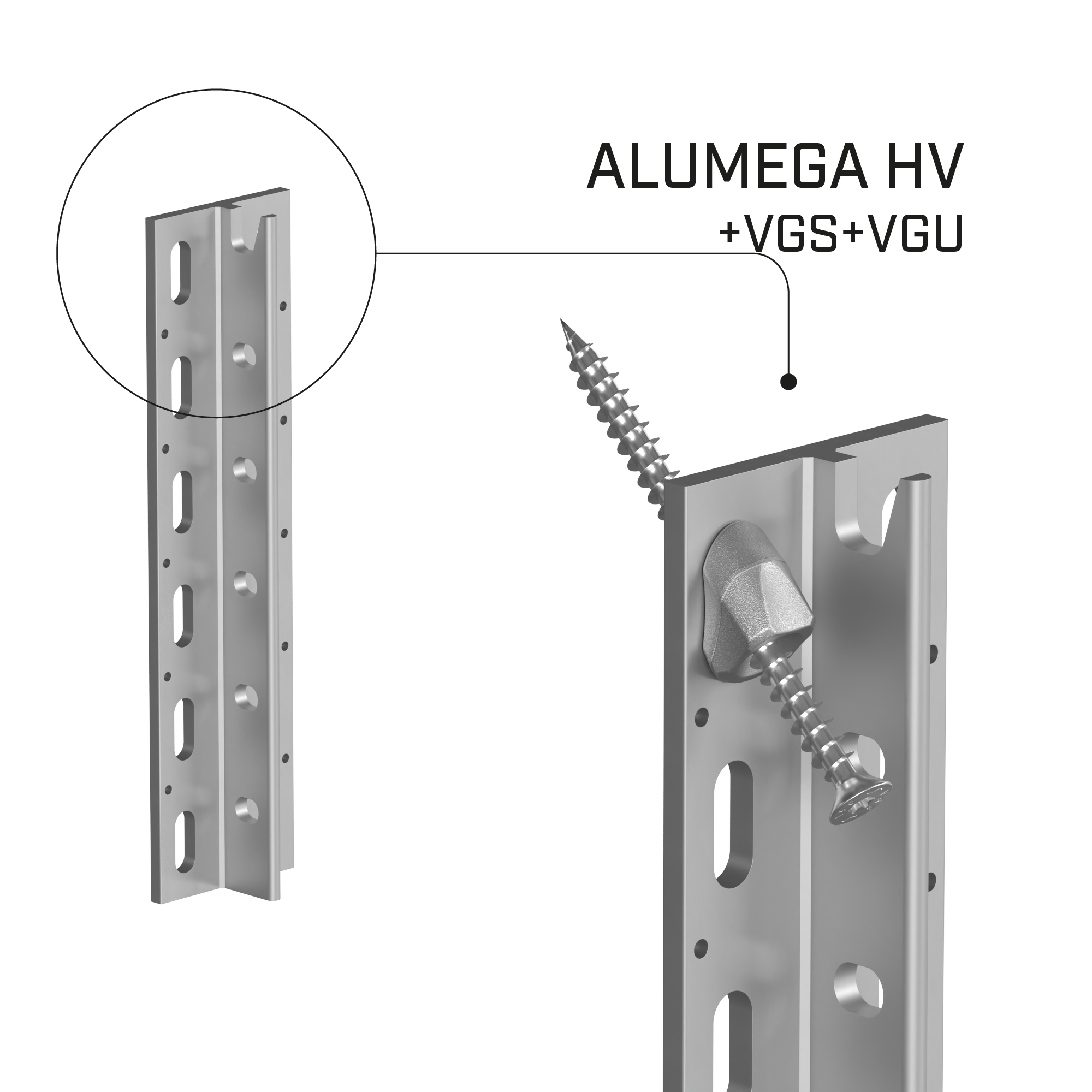

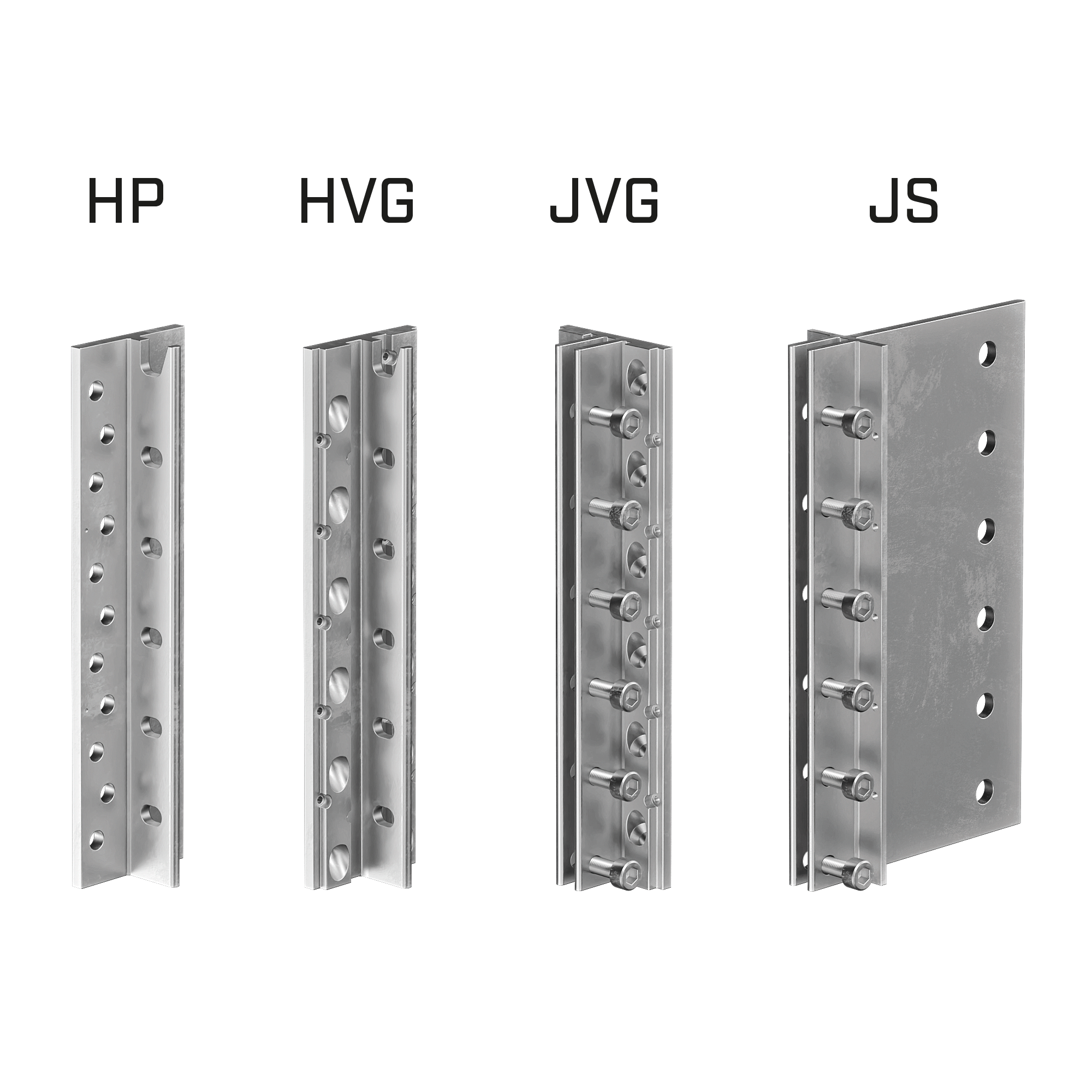

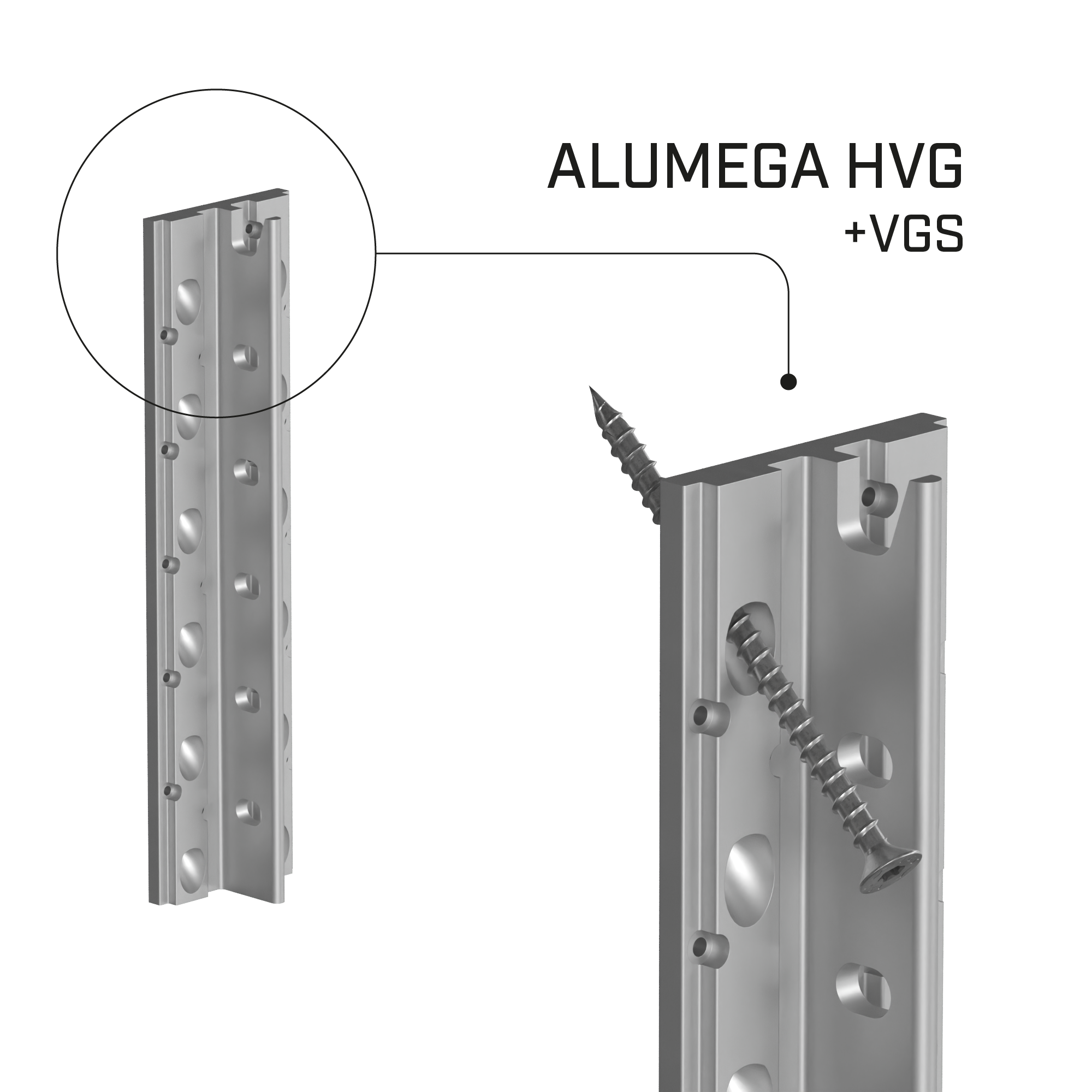

HV – CONECTOR PARA ELEMENTO PRINCIPAL (HEADER) PARA MADEIRA COM PARAFUSOS INCLINADOS
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
pçs |
|---|---|---|---|---|
| ALUMEGA240HV | 95 | 50 | 240 | 1 |
| ALUMEGA360HV | 95 | 50 | 360 | 1 |
| ALUMEGA480HV | 95 | 50 | 480 | 1 |
| ALUMEGA600HV | 95 | 50 | 600 | 1 |
| ALUMEGA720HV | 95 | 50 | 720 | 1 |
| ALUMEGA840HV | 95 | 50 | 840 | 1 |

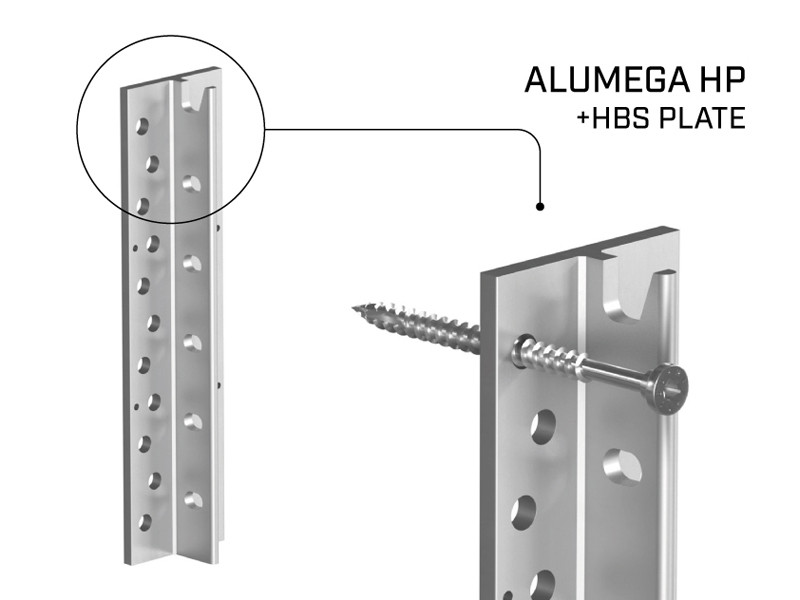

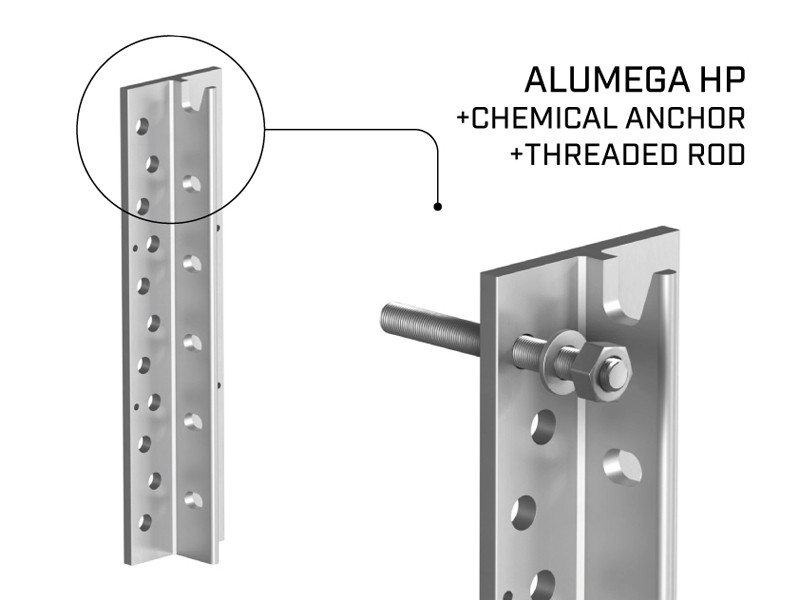

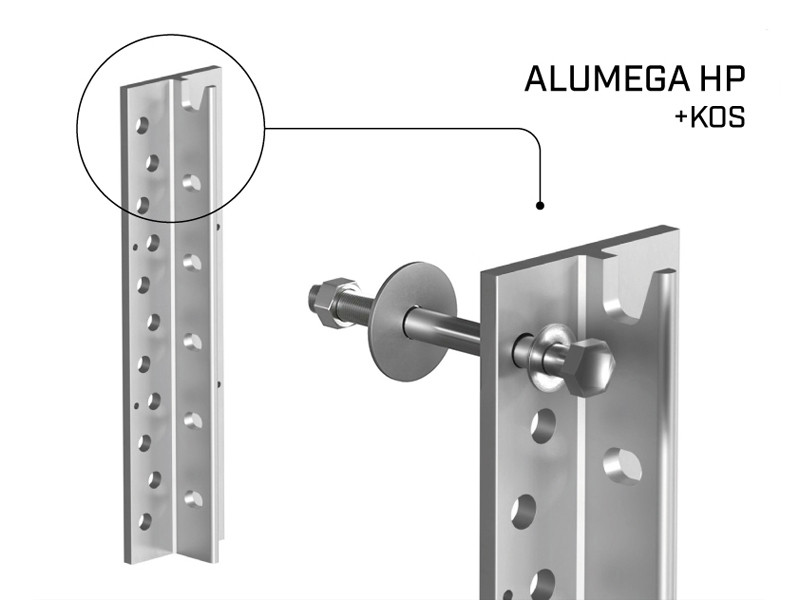

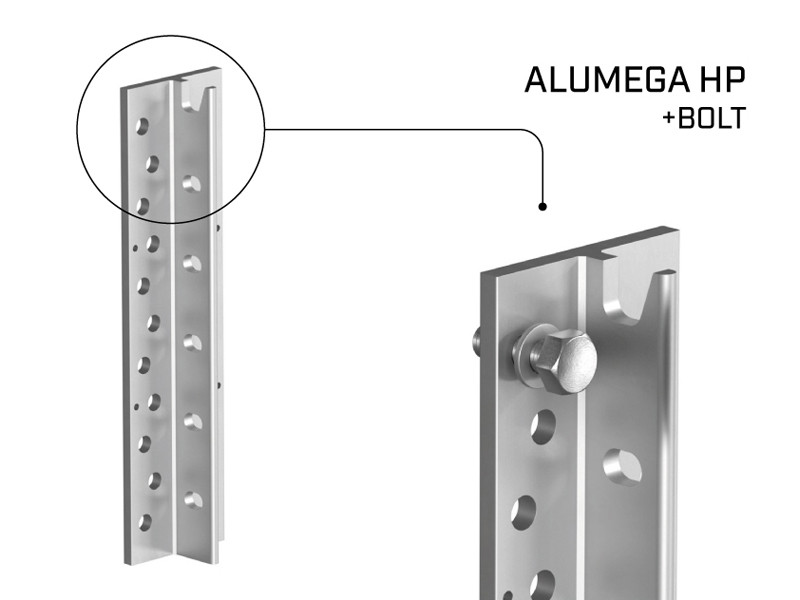

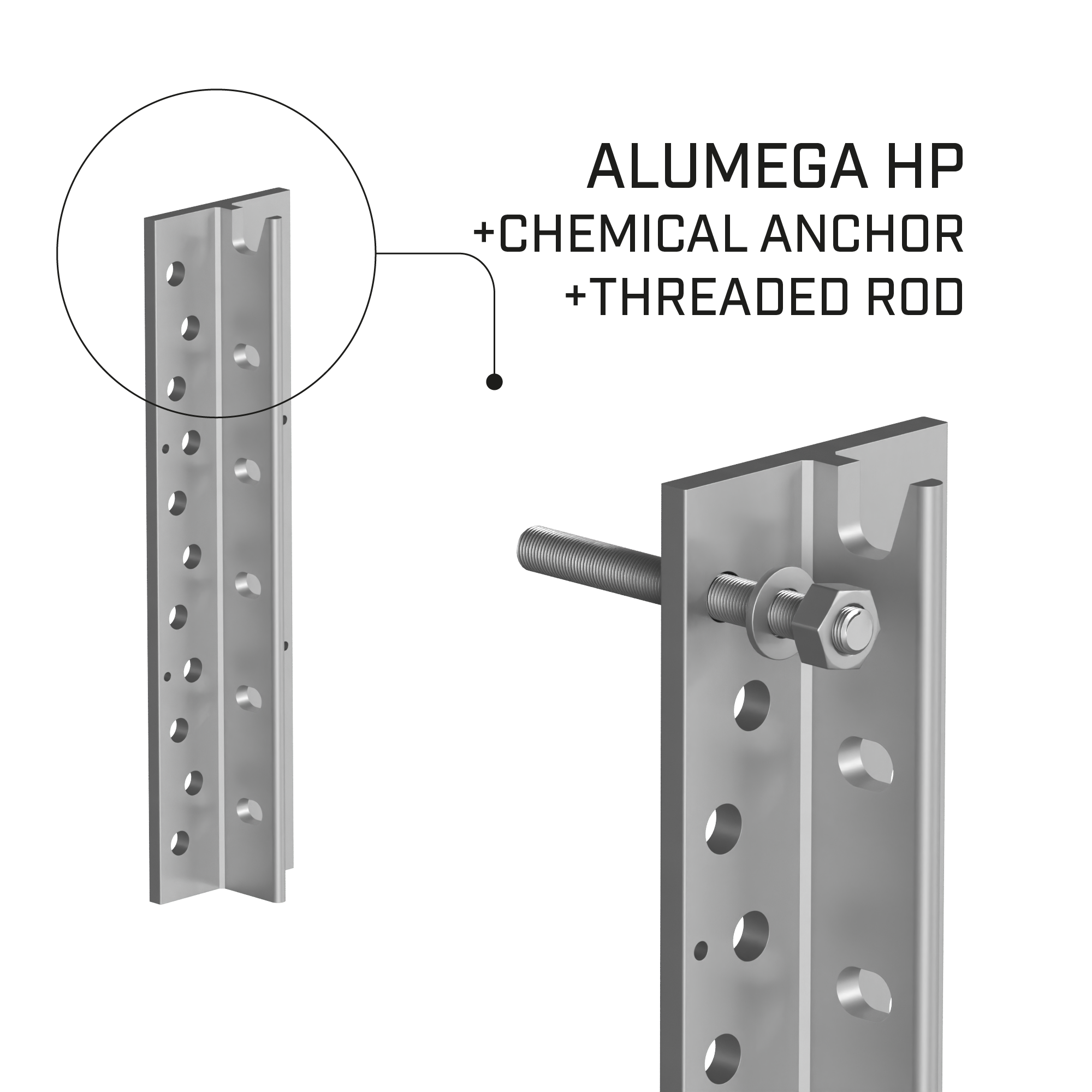

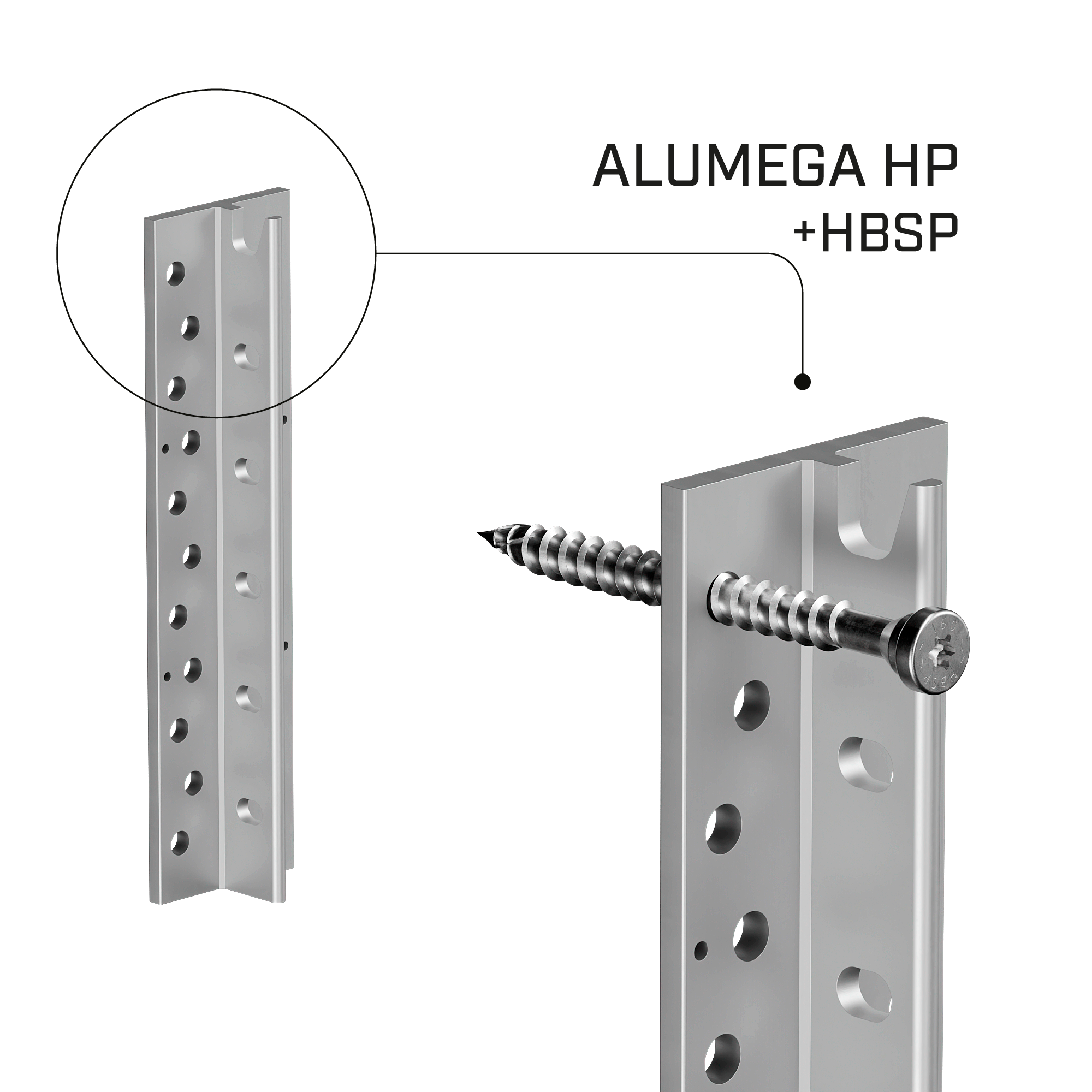

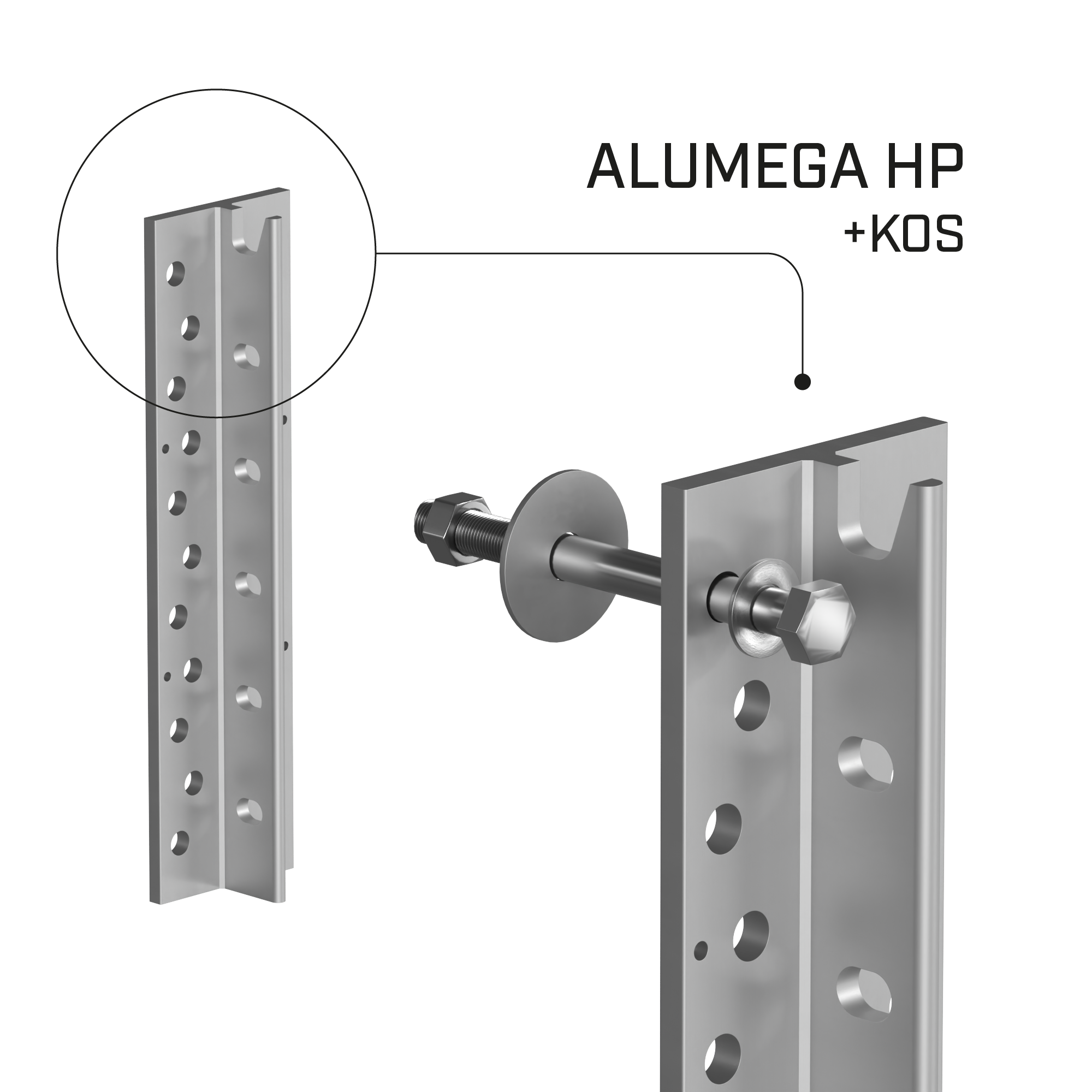

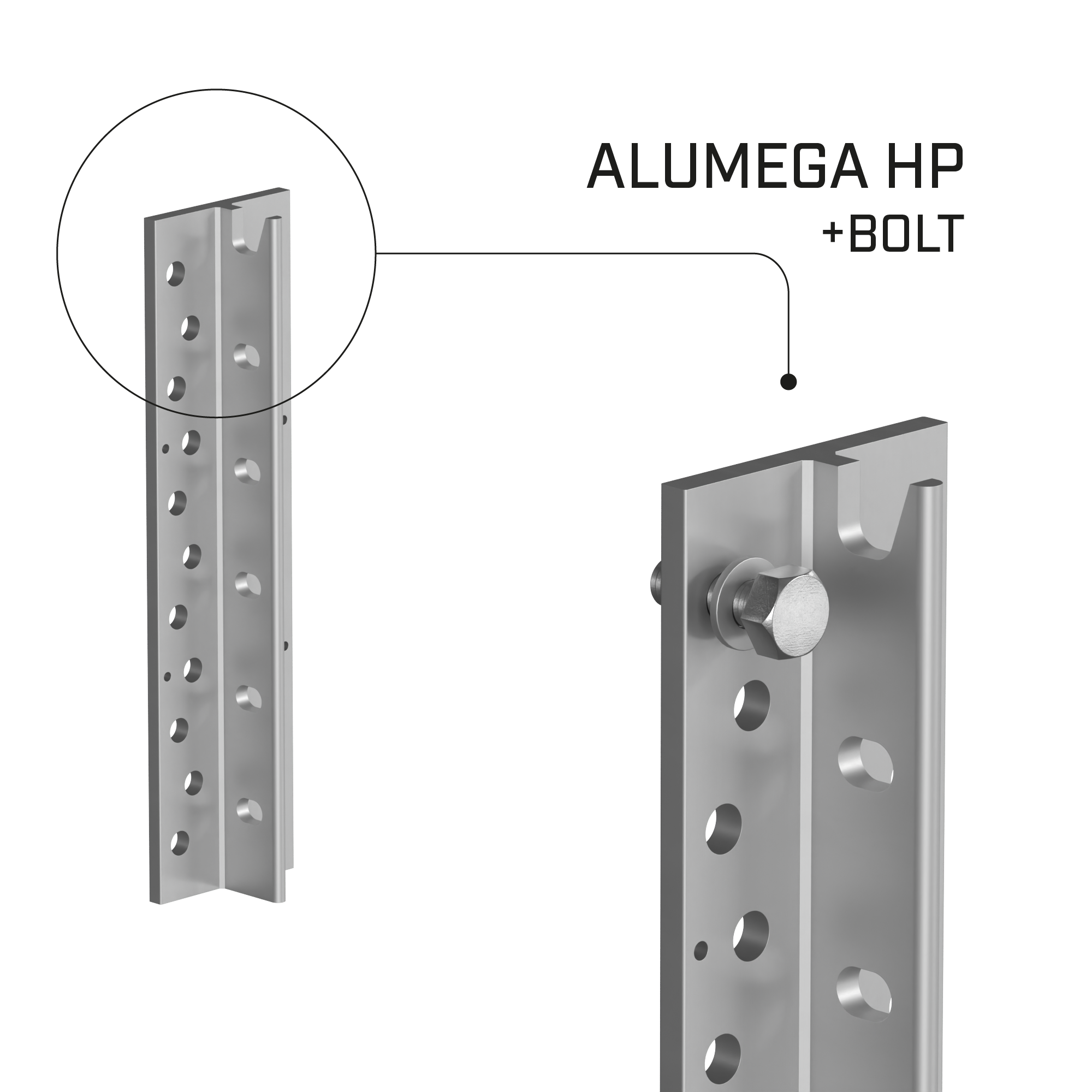

HP – CONECTOR PARA ELEMENTO PRINCIPAL (HEADER) PARA MADEIRA, BETÃO E AÇO
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
pçs |
|---|---|---|---|---|
| ALUMEGA240HP | 95 | 50 | 240 | 1 |
| ALUMEGA360HP | 95 | 50 | 360 | 1 |
| ALUMEGA480HP | 95 | 50 | 480 | 1 |
| ALUMEGA600HP | 95 | 50 | 600 | 1 |
| ALUMEGA720HP | 95 | 50 | 720 | 1 |
| ALUMEGA840HP | 95 | 50 | 840 | 1 |

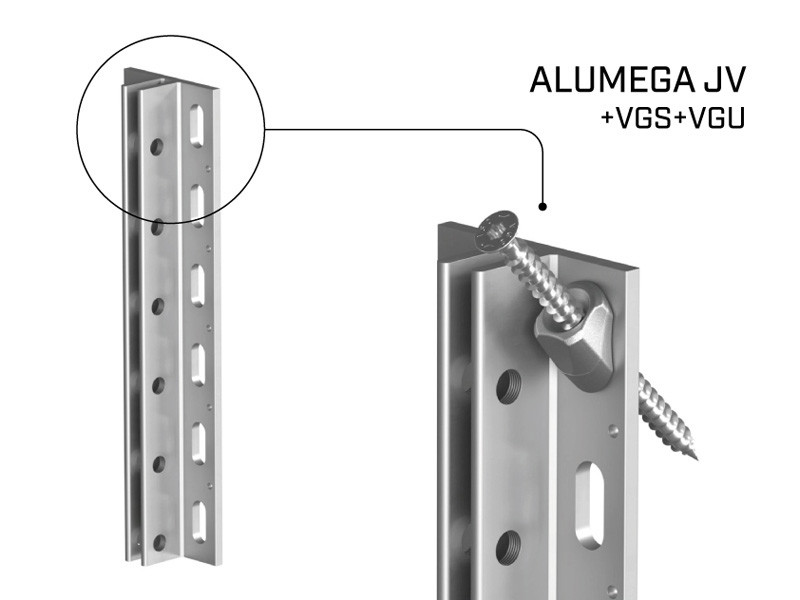

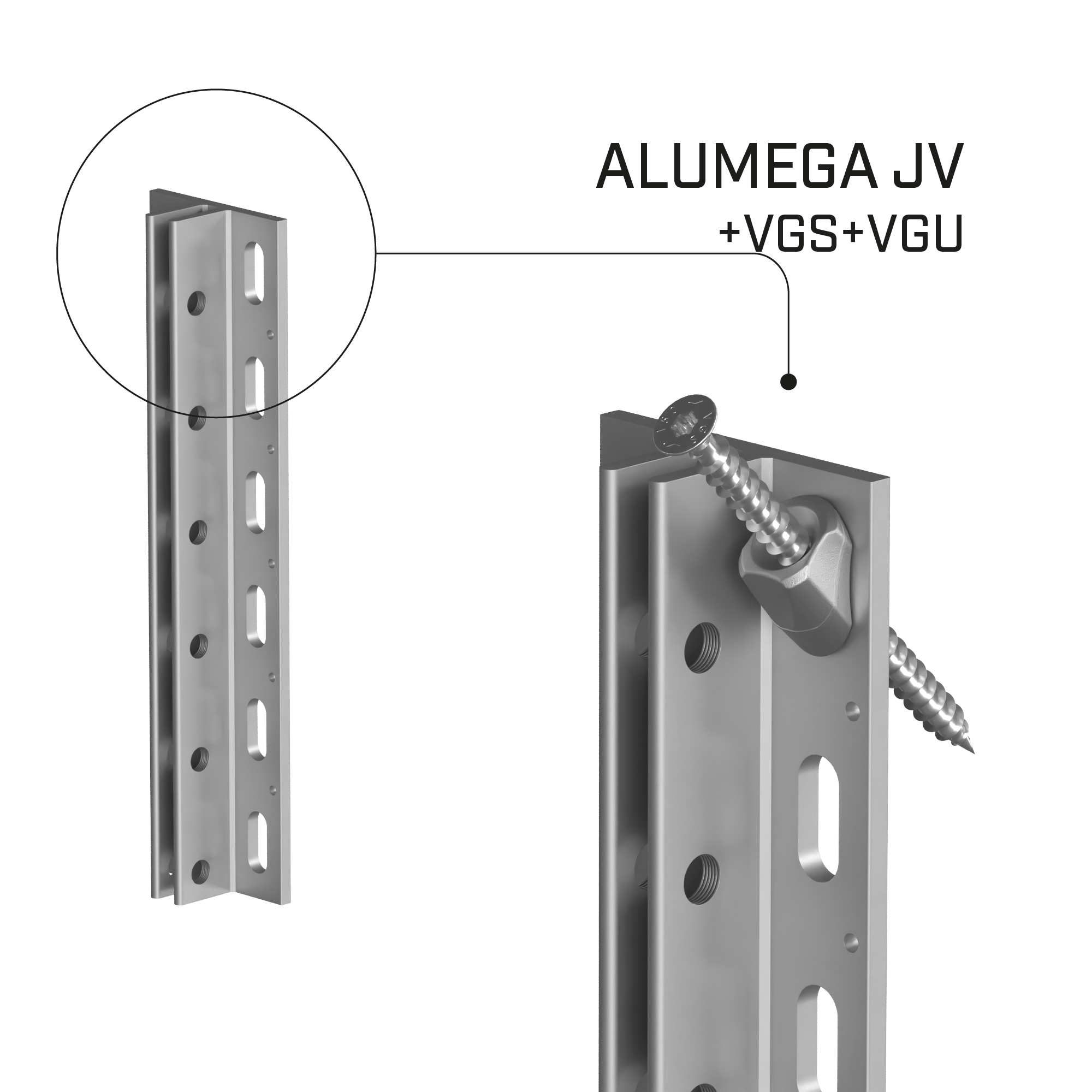

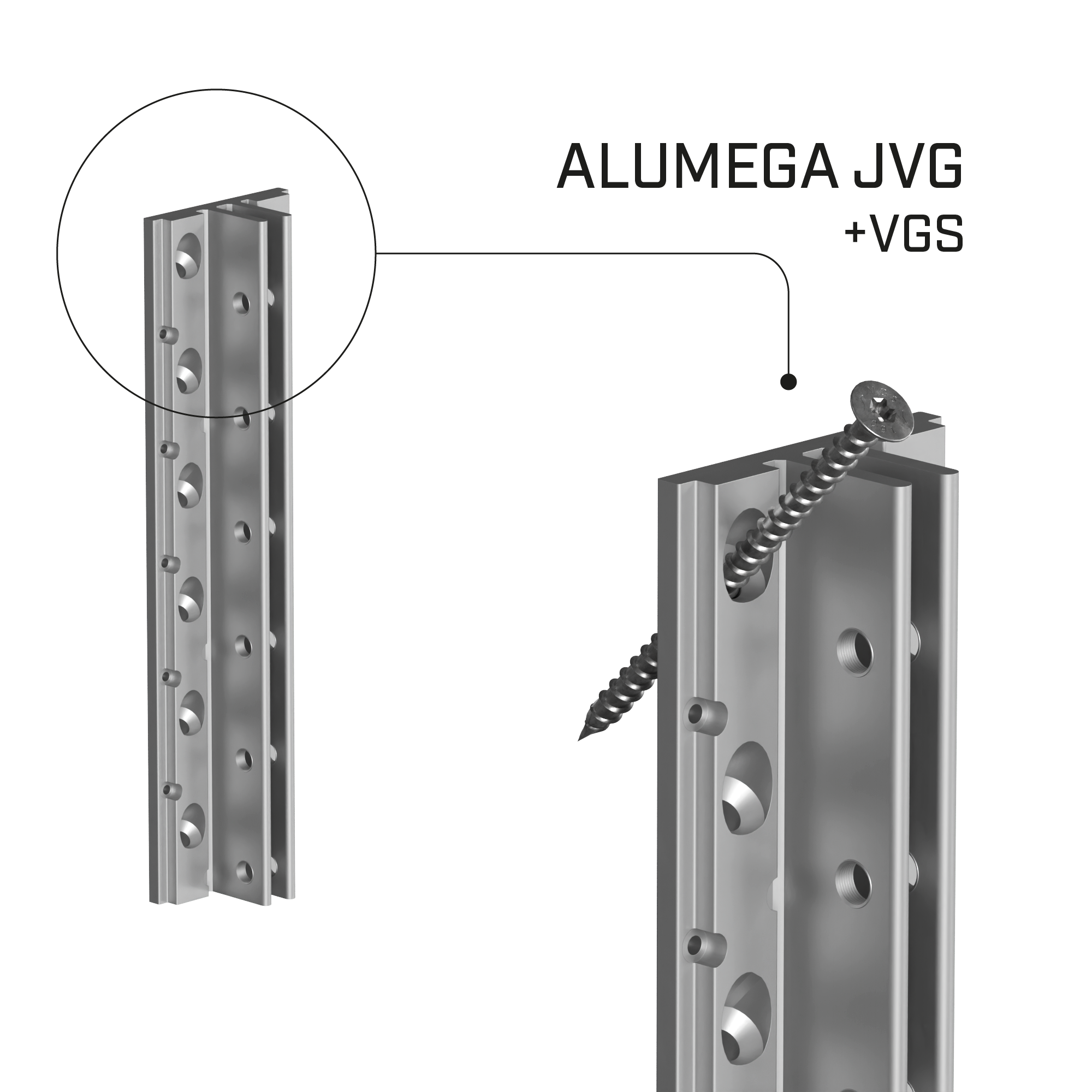

JV - CONECTOR PARA VIGA (JOIST) COM PARAFUSOS INCLINADOS
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
pçs |
|---|---|---|---|---|
| ALUMEGA240JV | 95 | 49 | 240 | 1 |
| ALUMEGA360JV | 95 | 49 | 360 | 1 |
| ALUMEGA480JV | 95 | 49 | 480 | 1 |
| ALUMEGA600JV | 95 | 49 | 600 | 1 |
| ALUMEGA720JV | 95 | 49 | 720 | 1 |
| ALUMEGA840JV | 95 | 49 | 840 | 1 |

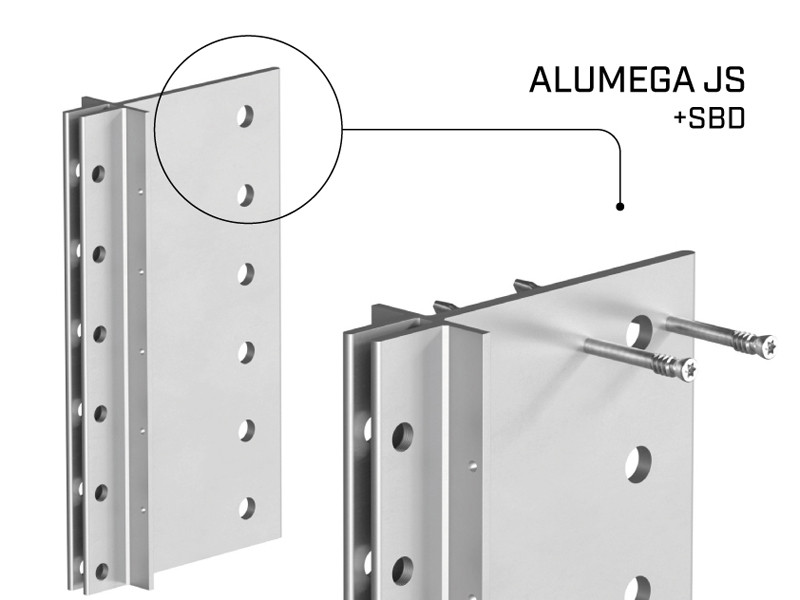

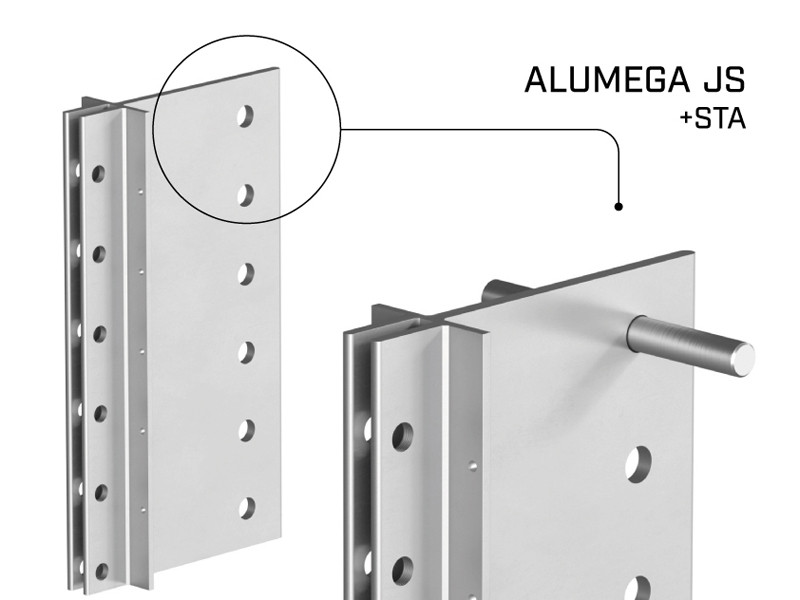

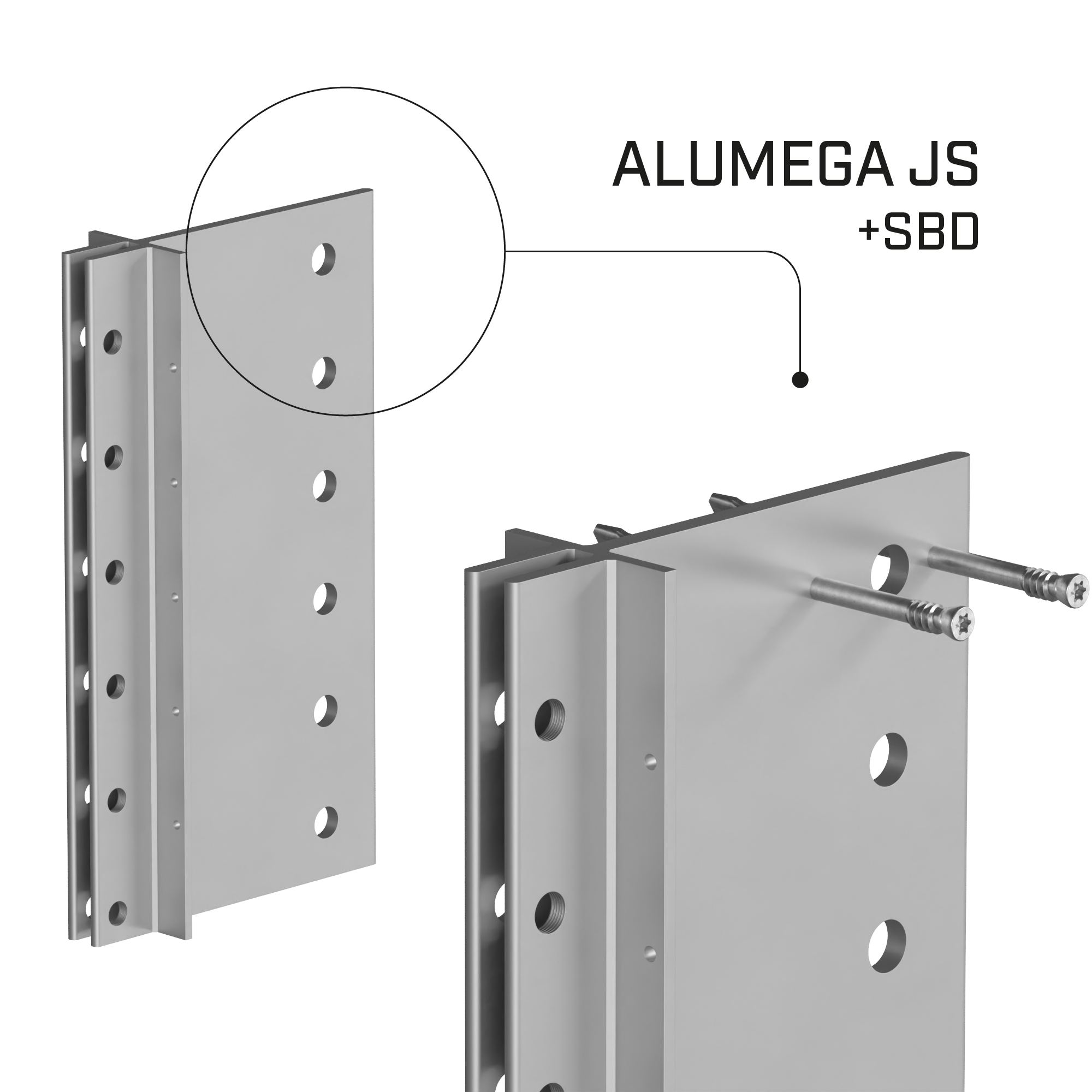

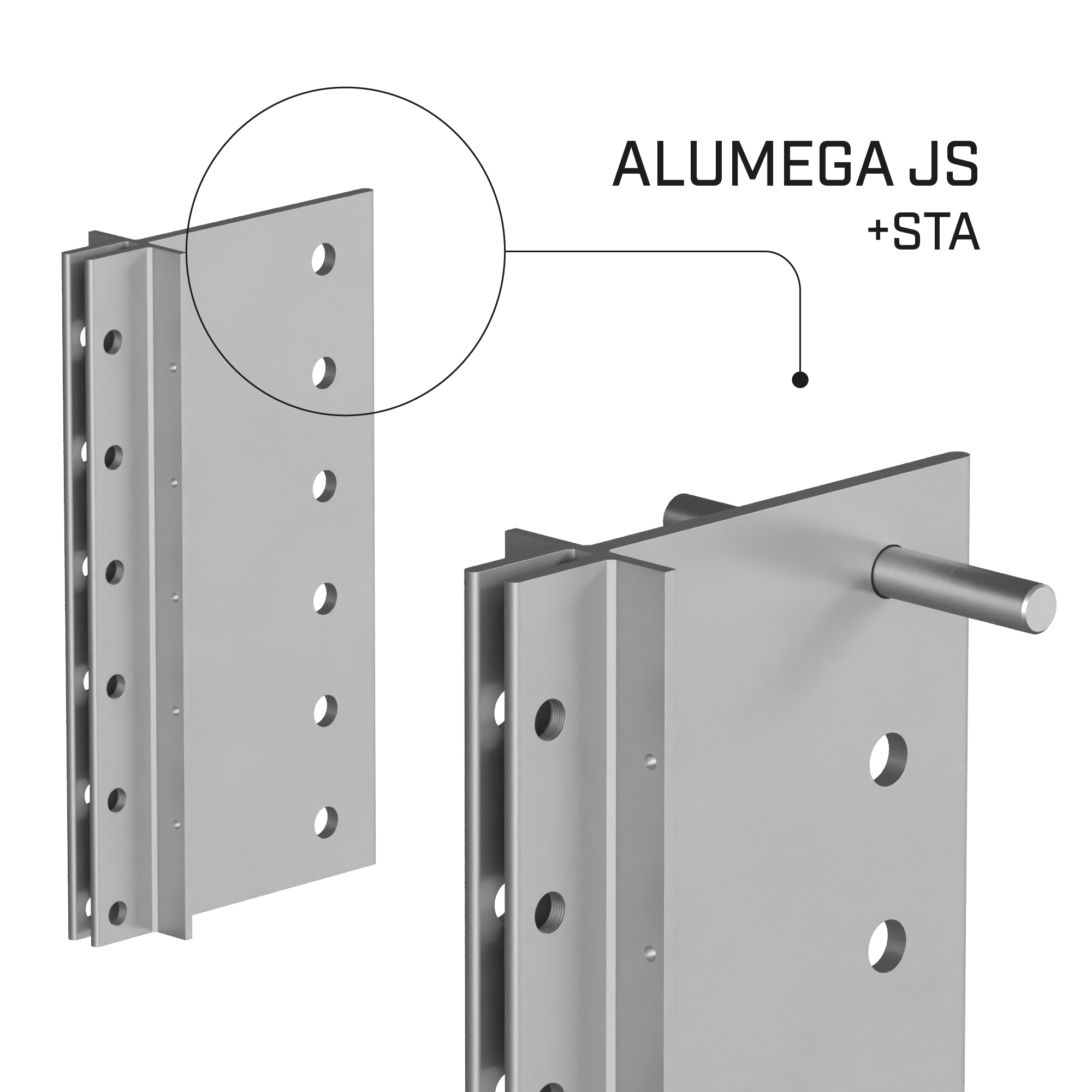

JS - CONECTOR PARA VIGAS (JOIST) COM CAVILHAS STA/SBD
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
pçs |
|---|---|---|---|---|
| ALUMEGA240JS | 68 | 49 | 240 | 1 |
| ALUMEGA360JS | 68 | 49 | 360 | 1 |
| ALUMEGA480JS | 68 | 49 | 480 | 1 |
| ALUMEGA600JS | 68 | 49 | 600 | 1 |
| ALUMEGA720JS | 68 | 49 | 720 | 1 |
| ALUMEGA840JS | 68 | 49 | 840 | 1 |
MEGABOLT - PARAFUSO DE CABEÇA CILÍNDRICA COM SEXTAVADO INTERIOR
| CÓDIGO | d
[mm]
|
L
[mm]
|
pçs |
|---|---|---|---|
| MEGABOLT12030 | 12 | 30 | 100 |
| MEGABOLT12150 | 12 | 150 | 50 |
| MEGABOLT12270 | 12 | 270 | 25 |
CHAVE SEXTAVADA 10 mm
| CÓDIGO | d₁
[mm]
|
L
[mm]
|
pçs |
|---|---|---|---|
| HEX10L234 | 10 | 234 | 1 |
JIG ALUMEGA
| CÓDIGO | descrição | pçs |
|---|---|---|
| JIGALUMEGA10 | 82 (1J) - 97 (1H) | 1 |
| JIGALUMEGA22 | 94 (2J) - 109 (2H) | 1 |
