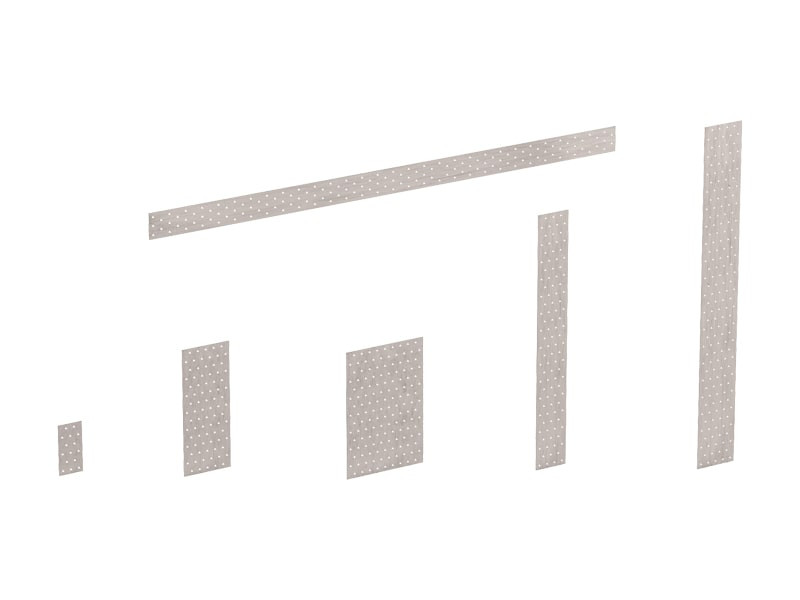

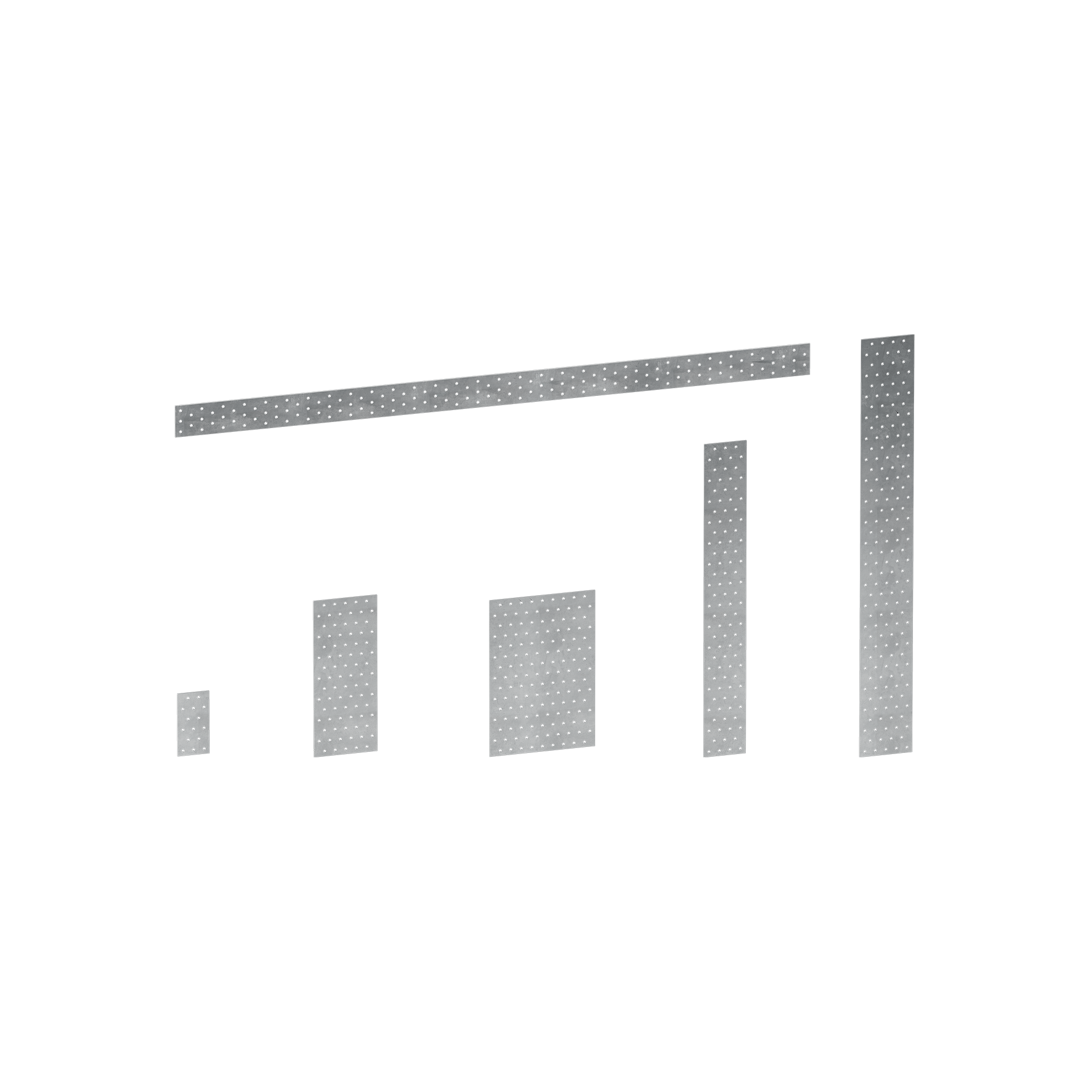

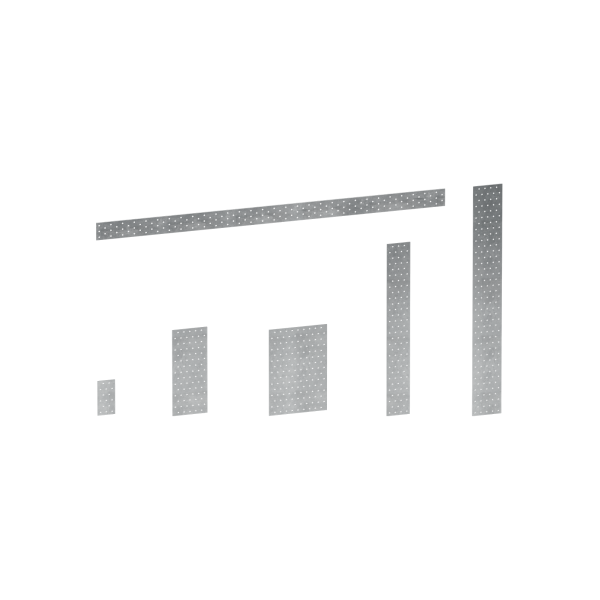

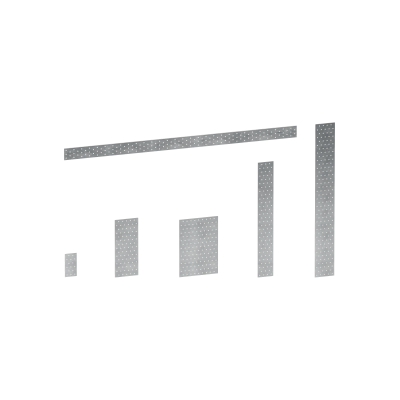

CHAPAS FURADAS

LBV

Disponíveis em numerosos formatos, são projectadas para satisfazer todas as exigências projectuais e de construção, das simples ligações de vigas e barrotes às mais importantes ligações entre planos e patamares.

Os formatos satisfazem todas as exigências mais comuns e minimizam os tempos de instalação .

Óptima relação custo/prestação. Ideais para ligações estruturais que requerem resistências à tracção.
Geometria e material garantidos pela marcação CE.

LBV
Documentação
Códigos e dimensões
Dados Técnicos
Composição
Specifications

Documentação

Ficha técnica	Escolha um Idioma
Declaração de desempenho (DOP)	Descarregue
Caderno de encargos	Escolha um Idioma
File CAD	Escolha um Idioma
File BIM.ifc	Escolha um Idioma
File BIM.rfa	Escolha um Idioma

Entre em contacto com o agente local Descarregue o catálogo

LBV 1,5 mm

CÓDIGO	B [mm]	H [mm]	s [mm]	pçs
LBV60600	60	600	1.5	10
LBV60800	60	800	1.5	10
LBV80600	80	600	1.5	10
LBV80800	80	800	1.5	10
LBV100800	100	800	1.5	10

LBV 2,0 mm

CÓDIGO	B [mm]	H [mm]	s [mm]	pçs
LBV40120	40	120	2	200
LBV40160	40	160	2	50
LBV60140	60	140	2	50
LBV60200	60	200	2	100
LBV60240	60	240	2	100
LBV80200	80	200	2	50
LBV80240	80	240	2	50
LBV80300	80	300	2	50
LBV100140	100	140	2	50
LBV100200	100	200	2	50
LBV100240	100	240	2	50
LBV100300	100	300	2	50
LBV100400	100	400	2	20
LBV100500	100	500	2	20
LBV120200	120	200	2	50
LBV120240	120	240	2	50
LBV120300	120	300	2	50
LBV140400	140	400	2	15
LBV160400	160	400	2	15
LBV200300	200	300	2	15

LBV 2,0 x 1200 mm

CÓDIGO	B [mm]	H [mm]	s [mm]	pçs
LBV401200	40	1200	2	20
LBV601200	60	1200	2	20
LBV801200	80	1200	2	20
LBV1001200	100	1200	2	10
LBV1201200	120	1200	2	10
LBV1401200	140	1200	2	10
LBV1601200	160	1200	2	10
LBV1801200	180	1200	2	10
LBV2001200	200	1200	2	5
LBV2201200	220	1200	2	5
LBV2401200	240	1200	2	5
LBV2601200	260	1200	2	5
LBV2801200	280	1200	2	5
LBV3001200	300	1200	2	5
LBV4001200	400	1200	2	5

Specifications

Fornecimento e colocação de chapa furada para estrutura de madeira, tipo LBV.
Marcação CE em conformidade com EN 14545

Campos de emprego:

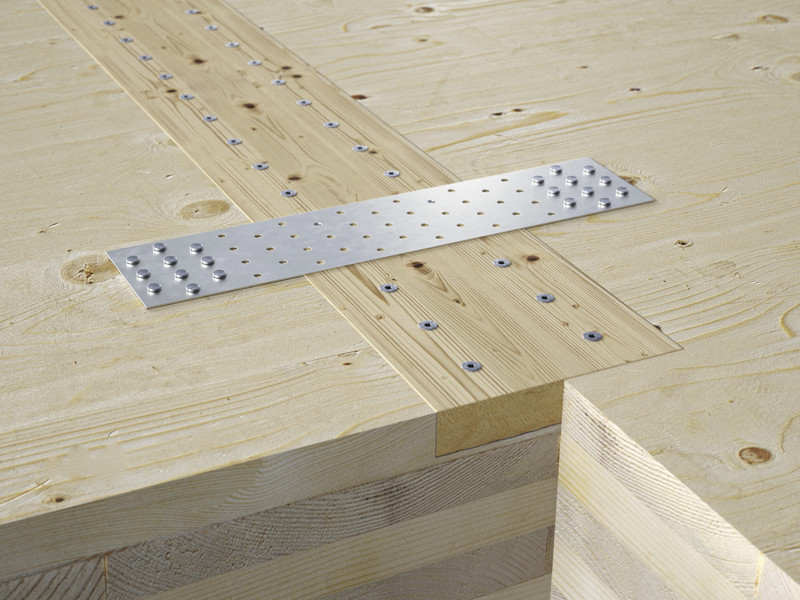

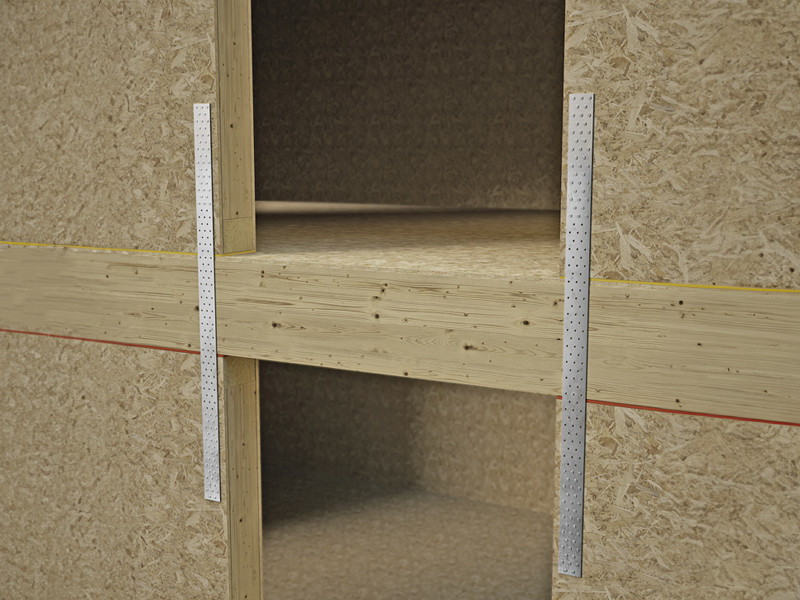

Ligações madeira-madeira

Material:

Chapa furada de aço carbónico com zincagem galvânica

Geometria:

– B (mm) = :
– H (mm) = :
– Espessura s (mm) = :

Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
