PORTA-PILAR EM “T”
F70

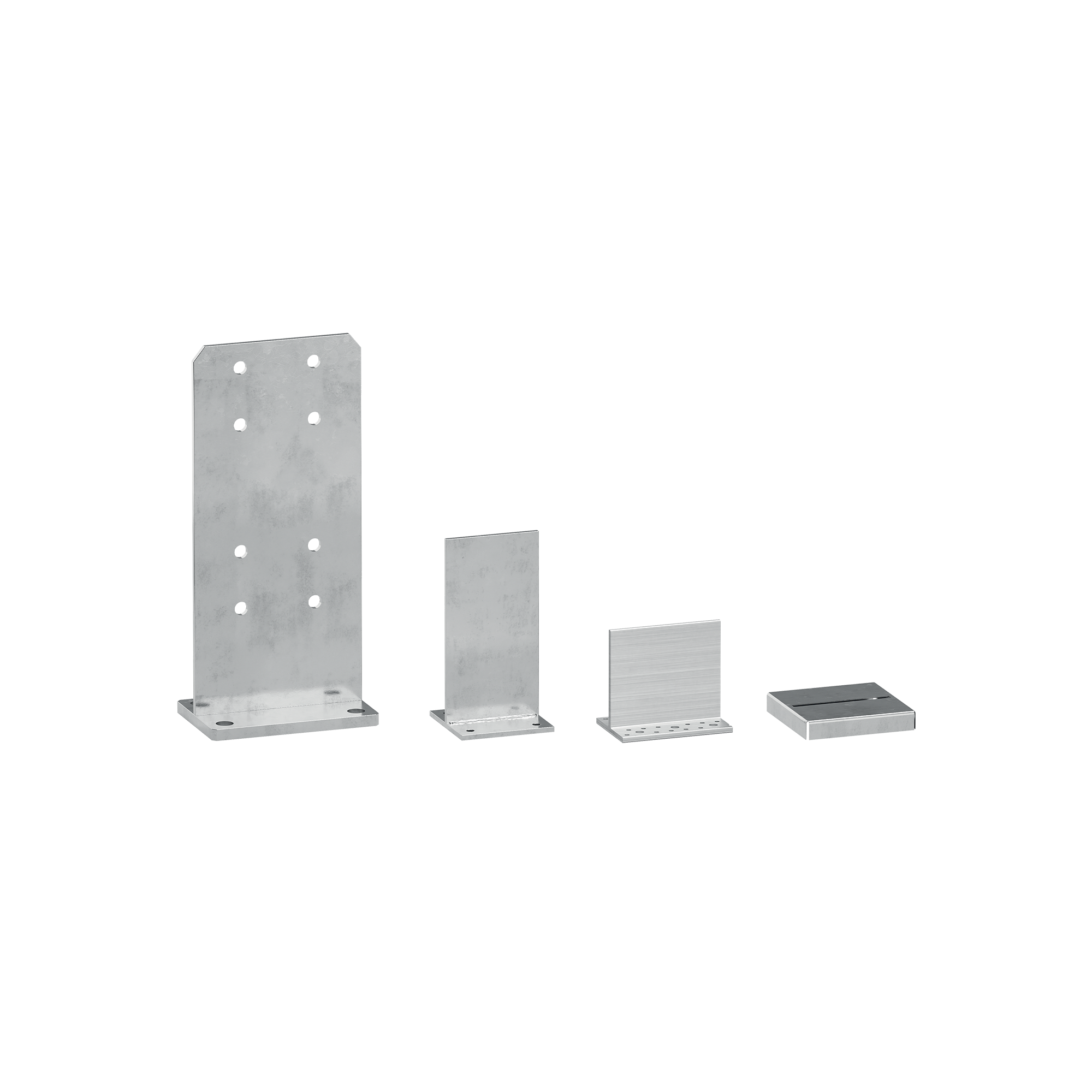

O F70 é um porta-pilar oculto concebido para alojar pilares de todas as dimensões. Está disponível em duas versões: sem furos, para utilizar com cavilhas auto-perfurantes SBD; com furos, para utilizar com cavilhas lisas ou parafusos.
Video
Porta-pilar oculto F70: estética e adaptabilidade a colunas de todas as dimensões

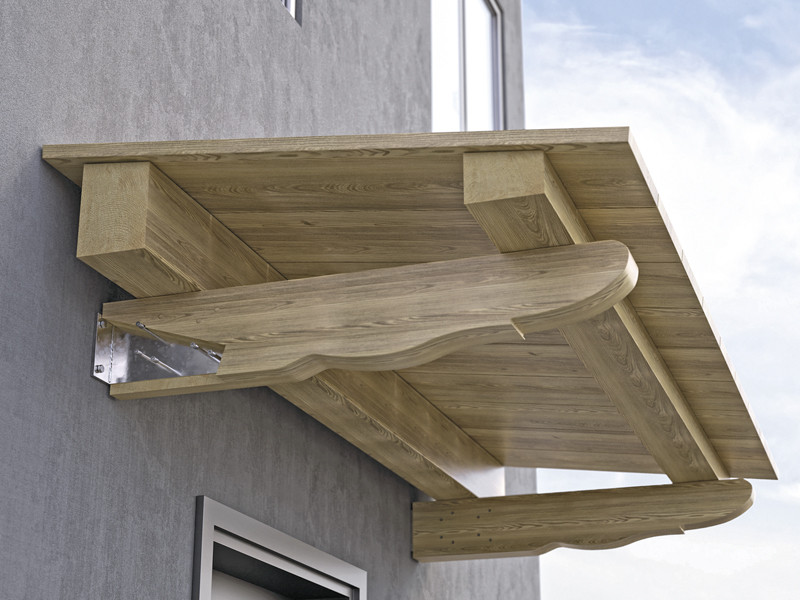

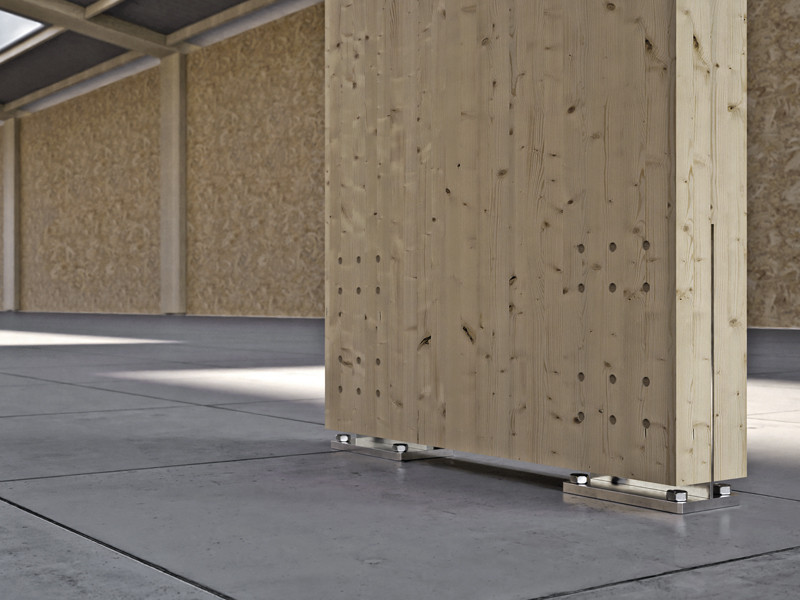

A lâmina interna do porta-pilar F70 permite realizar uma ligação totalmente oculta, para uma estética superior. O porta-pilar F70 resiste ao momento de flexão para a realização de vínculos de semi-encastramentos na base.
Dependendo da configuração de fixação utilizada, são obtidos diferentes graus de resistência. As diferentes configurações de fixação são todas calculadas e certificadas de acordo com a ETA. O F70 é resistente à compressão, tração, corte e momento.

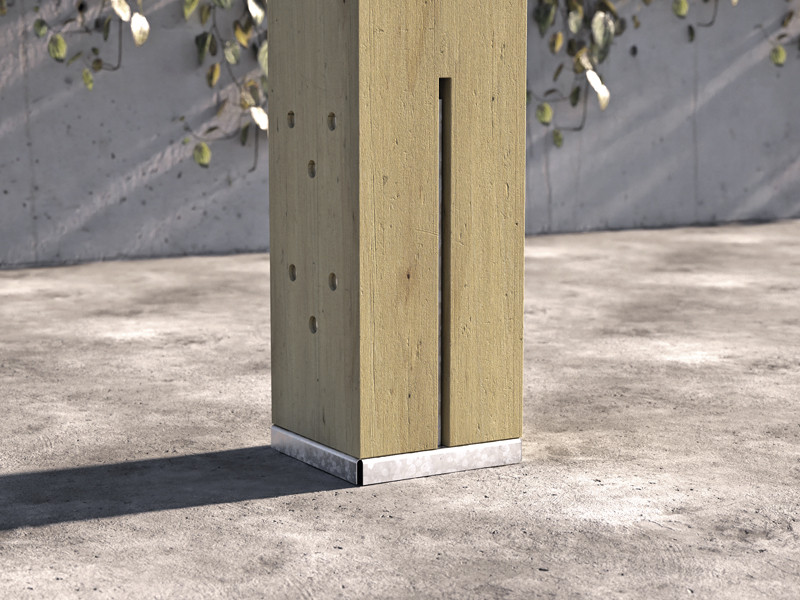

Para uma excelente durabilidade, pode ser integrado com a chapa F70 LIFT para gerar uma elevação do solo e proteger os ancorantes da humidade. Em aço ao carbono com zincagem a quente, é adequado para as classes de serviço 1, 2 e 3 e pode ser utilizado com madeira maciça e lamelada e LVL.
Documentação
Ficha técnica
|
|
|---|---|
Ficha técnica CANADA
|
|
Certificado ETA
|
|
| Declaração de desempenho (DOP) | Descarregue |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
F70
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| F7080 | 80 | 80 | 156 | 4 | 1 |
| F70100 | 100 | 100 | 206 | 6 | 1 |
| F70140 | 140 | 140 | 308 | 8 | 1 |
| F70180 | 180 | 120 | 400 | 6 | 1 |
| F70220 | 220 | 140 | 400 | 6 | 1 |
F70 L - com furos
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| F70100L | 100 | 100 | 206 | 6 | 1 |
| F70140L | 140 | 140 | 308 | 8 | 1 |
| F70180L | 180 | 120 | 400 | 6 | 1 |
| F70220L | 220 | 140 | 400 | 6 | 1 |
F70 LIFT
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| F70100LIFT | 120 | 120 | 20 | 2 | 1 |
| F70140LIFT | 160 | 160 | 22 | 2 | 1 |
ALUMIDI
| CÓDIGO | H
[mm]
|
pçs |
|---|---|---|
| ALUMIDI80 | 80 | 25 |
| ALUMIDI120 | 120 | 25 |
| ALUMIDI160 | 160 | 25 |
| ALUMIDI200 | 200 | 15 |
| ALUMIDI240 | 240 | 15 |
Specifications
Fornecimento e colocação de porta-pilar em “T” para estrutura de madeira, tipo F70.
Marcação CE em conformidade com ETA 10/0422
Campos de emprego:
- Ligações para pilares de madeira, classes de serviço 1, 2 e 3
Material:
- Aço carbónico com zincagem a quente
Geometria:
Angular:
– H (mm) = :
– Chapa da base (mm) = :
– Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
