PORTA-PILARES MISTOS
TYP F-FD-M
Gama completa de soluções para pilares, vedações ou cercas, capaz de responder a todas as exigências em termos de dimensão do pilar ou geometria (retangular, quadrada e circular).
Todas as versões são adequadas para utilização nas classes de serviço 1, 2 e 3, algumas com zincagem a quente, outras em aço inoxidável A2 | AISI304 ou com pintura castanha ou preta grafite. Algumas versões podem ser fixadas em betão, outras estão equipadas com uma barra para embutir no jato de betão e outras podem ser cravadas no solo.
Todos são adequados às necessidades do carpinteiro e do amador.
Documentação
| Ficha técnica |
|---|

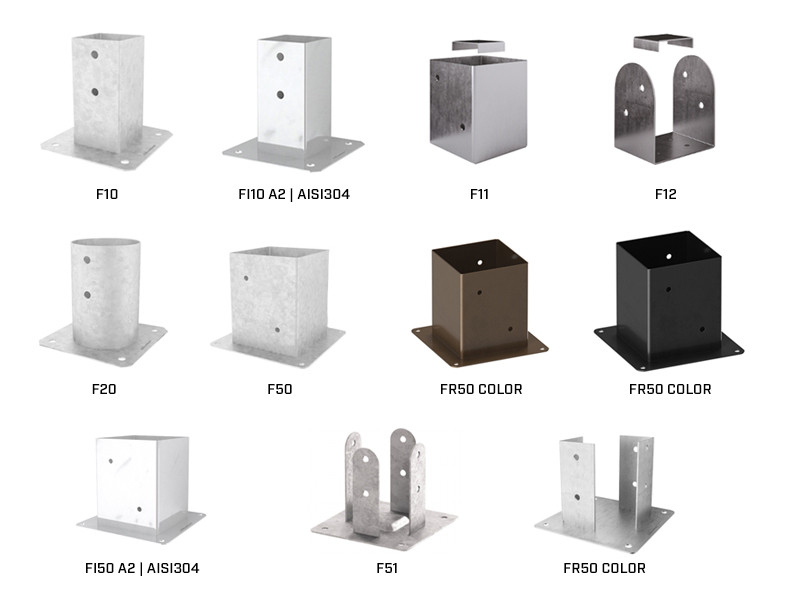

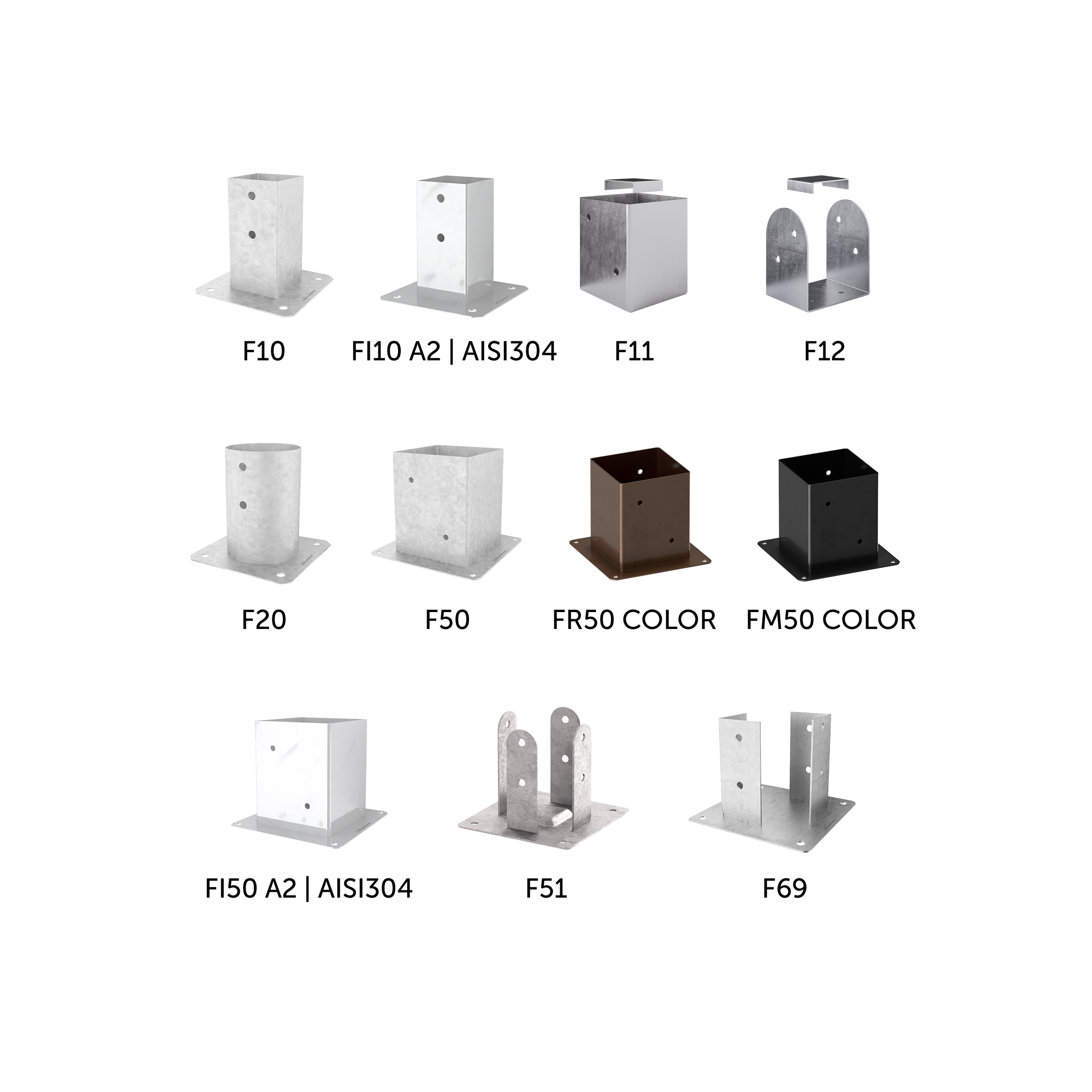

F10
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| F1070 | 71 | 71 | 150 | 2 | 1 |
| F1080 | 81 | 81 | 150 | 2 | 1 |
| F1090 | 91 | 91 | 150 | 2 | 1 |

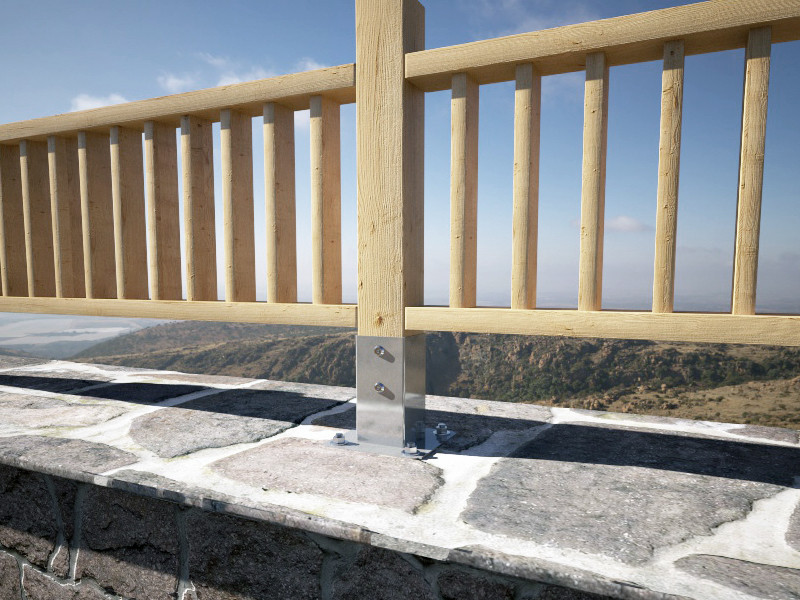

FI10 A2 | AISI304
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| FI1070 | 71 | 71 | 150 | 2 | 1 |
| FI1090 | 91 | 91 | 150 | 2 | 1 |

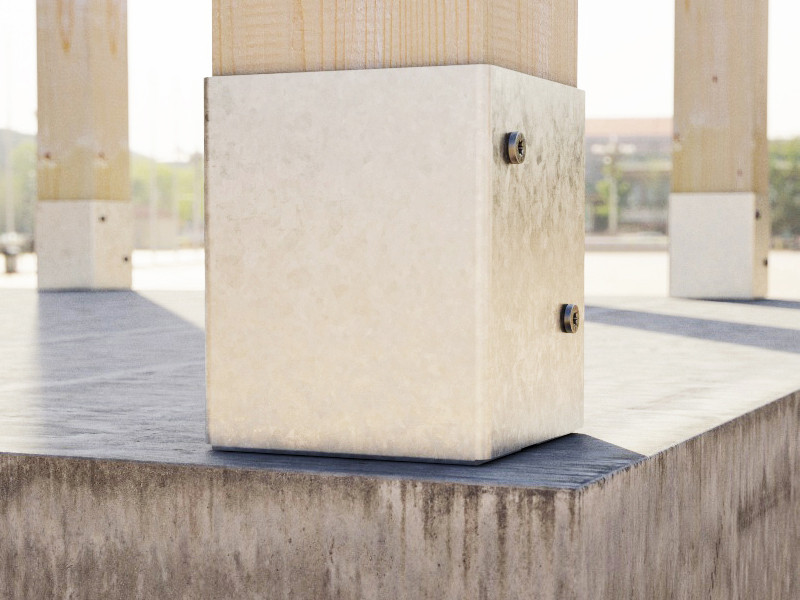

F11
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| F1190 | 91 | 91 | 150 | 2.5 | 1 |
| F11100 | 101 | 101 | 150 | 2.5 | 1 |
| F11120 | 121 | 121 | 150 | 2.5 | 1 |
| F11140 | 141 | 141 | 200 | 3 | 1 |
| F11160 | 161 | 161 | 200 | 3 | 1 |
F12
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| F1270 | 72 | 60 | 100 | 2.5 | 1 |
| F1280 | 82 | 60 | 100 | 2.5 | 1 |
| F1290 | 92 | 70 | 120 | 2.5 | 1 |
| F12100 | 102 | 80 | 120 | 2.5 | 1 |
| F12120 | 122 | 100 | 140 | 2.5 | 1 |
| F12140 | 142 | 120 | 160 | 3 | 1 |
| F12160 | 162 | 140 | 180 | 3 | 1 |

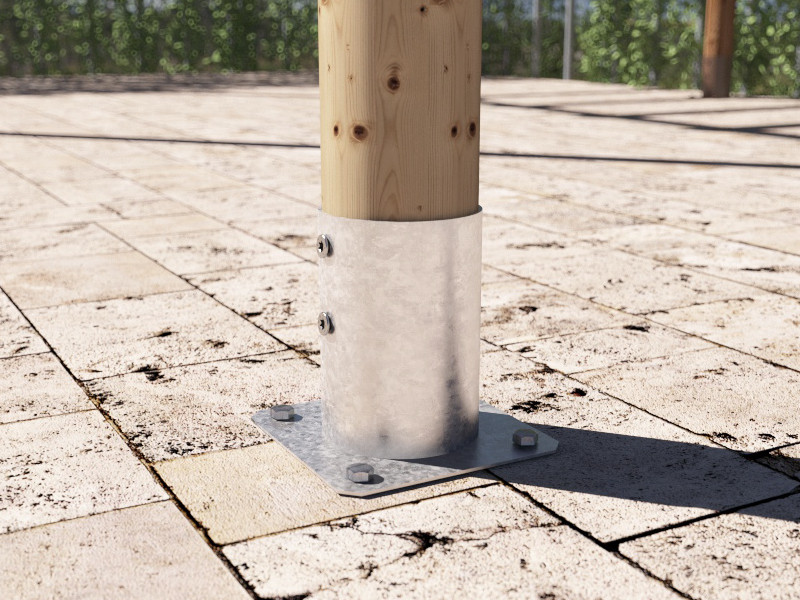

F20
| CÓDIGO | Ø
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| F2080 | Ø81 | 150 | 2 | 1 |
| F20100 | Ø101 | 150 | 2 | 1 |
| F20120 | Ø121 | 150 | 2 | 1 |
| F20140 | Ø141 | 150 | 2 | 1 |
F50
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| F50100 | 101 | 101 | 150 | 2.5 | 1 |
| F50120 | 121 | 121 | 150 | 2.5 | 1 |
| F50140 | 141 | 141 | 150 | 2.5 | 1 |
| F50160 | 161 | 161 | 200 | 2.5 | 1 |
| F50180 | 181 | 181 | 200 | 2.5 | 1 |
| F50200 | 201 | 201 | 200 | 2.5 | 1 |
FR50 COLOR
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| FR50100 | 101 | 101 | 150 | 2.5 | 1 |
| FR50120 | 121 | 121 | 150 | 2.5 | 1 |

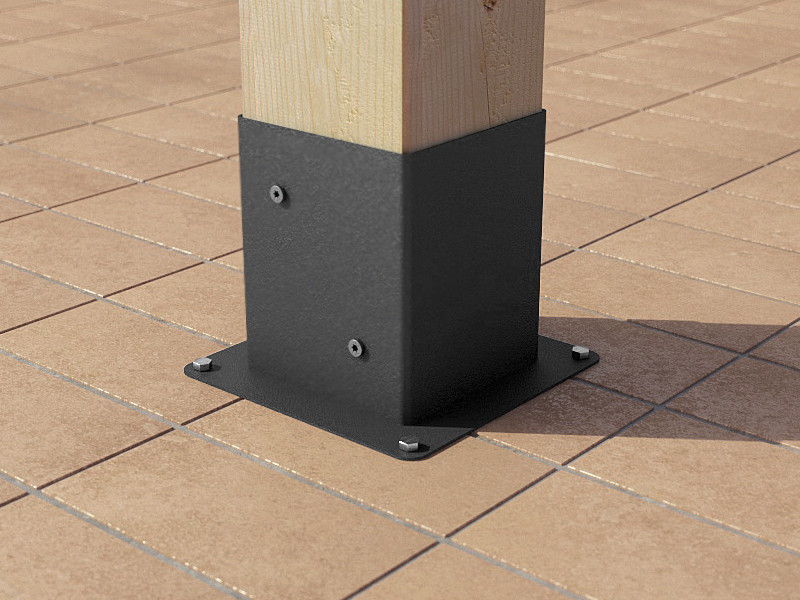

FM50 COLOR
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| FM50100 | 101 | 101 | 150 | 2.5 | 1 |
| FM50120 | 121 | 121 | 150 | 2.5 | 1 |
| FM50160 | 161 | 161 | 200 | 2.5 | 1 |
| FM50200 | 201 | 201 | 200 | 2.5 | 1 |
FI50 A2 | AISI304
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| FI50100 | 101 | 101 | 150 | 2.5 | 1 |
| FI50120 | 121 | 121 | 150 | 2.5 | 1 |
| FI50140 | 141 | 141 | 150 | 2.5 | 1 |
| FI50160 | 161 | 161 | 200 | 2.5 | 1 |
| FI50200 | 201 | 201 | 200 | 2.5 | 1 |

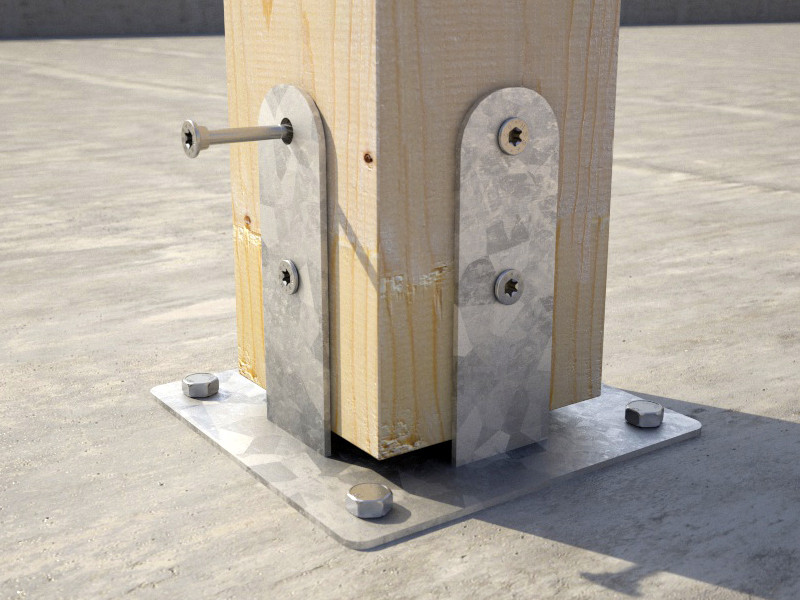

F51
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| F51120 | 121 | 121 | 150 | 3 | 1 |
| F51140 | 141 | 141 | 200 | 3 | 1 |
| F51160 | 161 | 161 | 200 | 4 | 1 |
| F51200 | 201 | 201 | 225 | 4 | 1 |
F69
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| F69100 | 101 | 101 | 150 | 2.5 | 1 |
| F69120 | 121 | 121 | 150 | 2.5 | 1 |
| F69160 | 161 | 161 | 200 | 3 | 1 |
| F69200 | 201 | 201 | 220 | 3 | 1 |

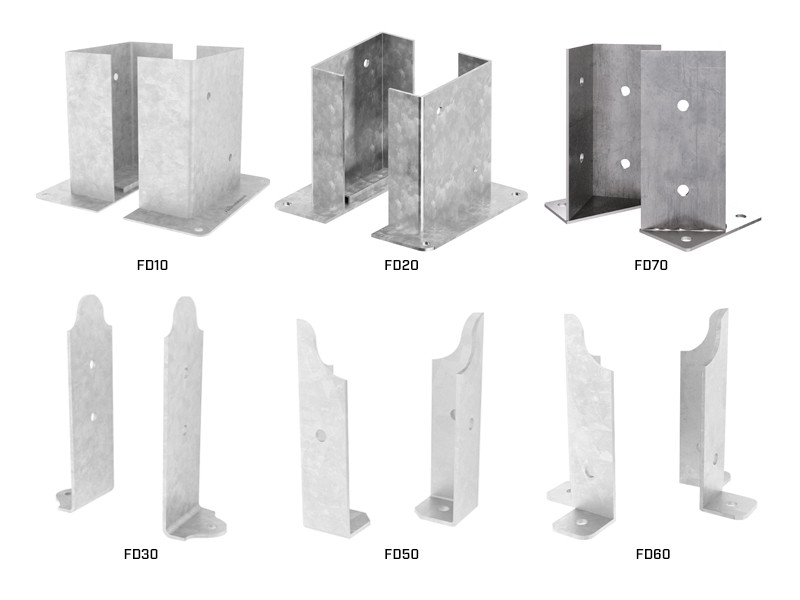

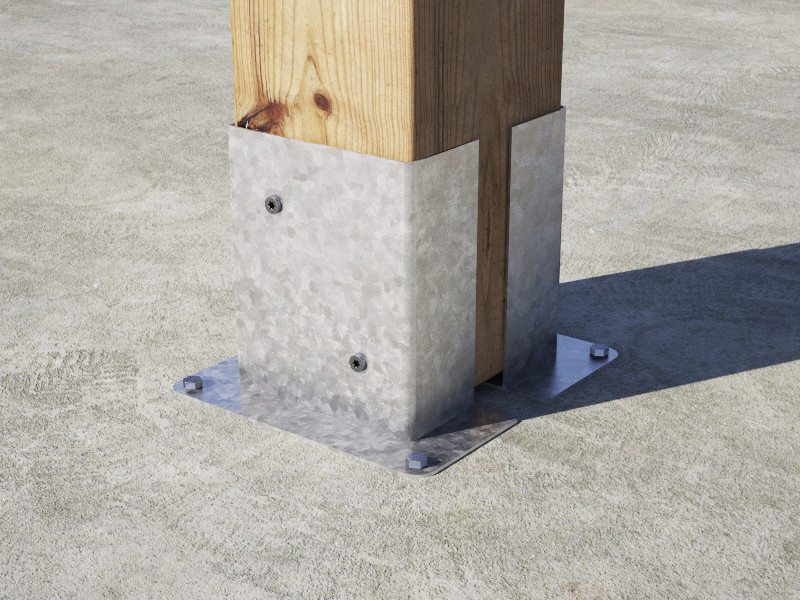

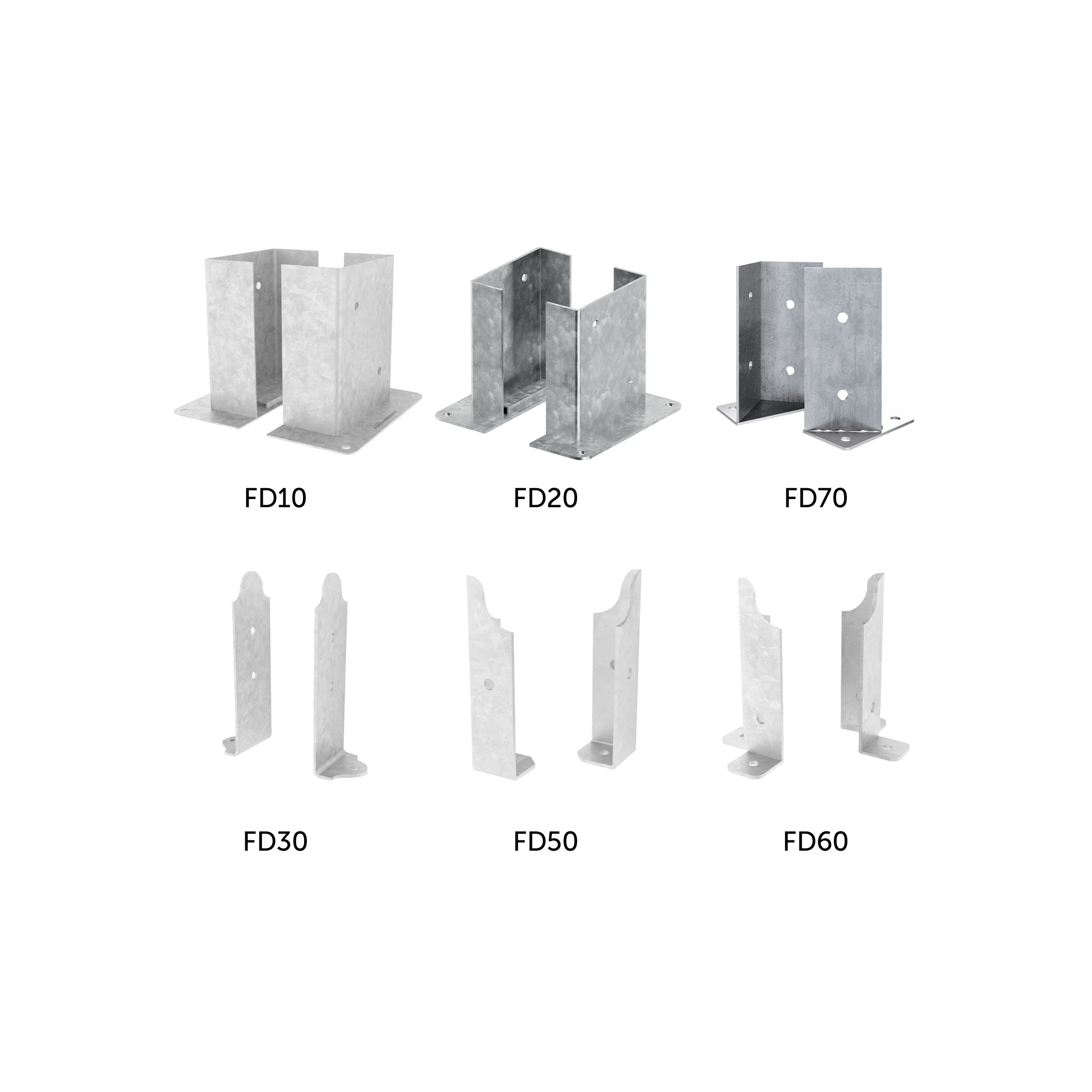

FD10
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| FD10120 | 121 | 56 | 200 | 2.5 | 1 |
| FD10140 | 141 | 66 | 200 | 2.5 | 1 |
| FD10160 | 161 | 76 | 200 | 2.5 | 1 |
| FD10180 | 181 | 86 | 200 | 2.5 | 1 |
| FD10200 | 201 | 96 | 200 | 2.5 | 1 |
FD20
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| FD20120 | 121 | 38 | 200 | 4 | 1 |
| FD20140 | 141 | 46 | 200 | 4 | 1 |
| FD20160 | 161 | 54 | 200 | 4 | 1 |
| FD20200 | 201 | 66 | 200 | 4 | 1 |
FD30
| CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| FD3060 | 60 | 180 | 4 | 1 |
| FD3080 | 80 | 240 | 4 | 1 |
FD50
| CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| FD5050 | 46 | 185 | 4 | 1 |
| FD5080 | 76 | 220 | 4 | 1 |
FD60
| CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| FD6050 | 46 | 185 | 4 | 1 |
| FD6080 | 76 | 220 | 4 | 1 |
FD70
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| FD7080 | 81 | 81 | 180 | 3 | 1 |
| FD70100 | 101 | 101 | 220 | 3 | 1 |

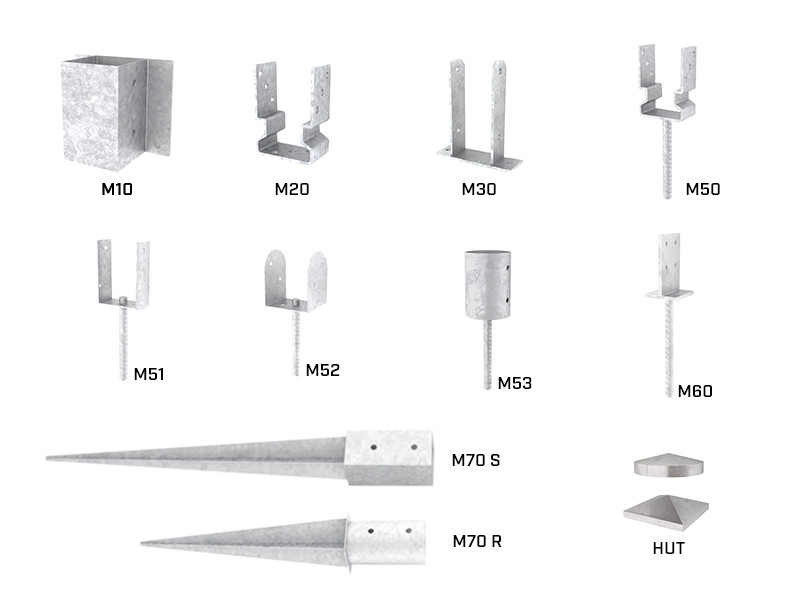

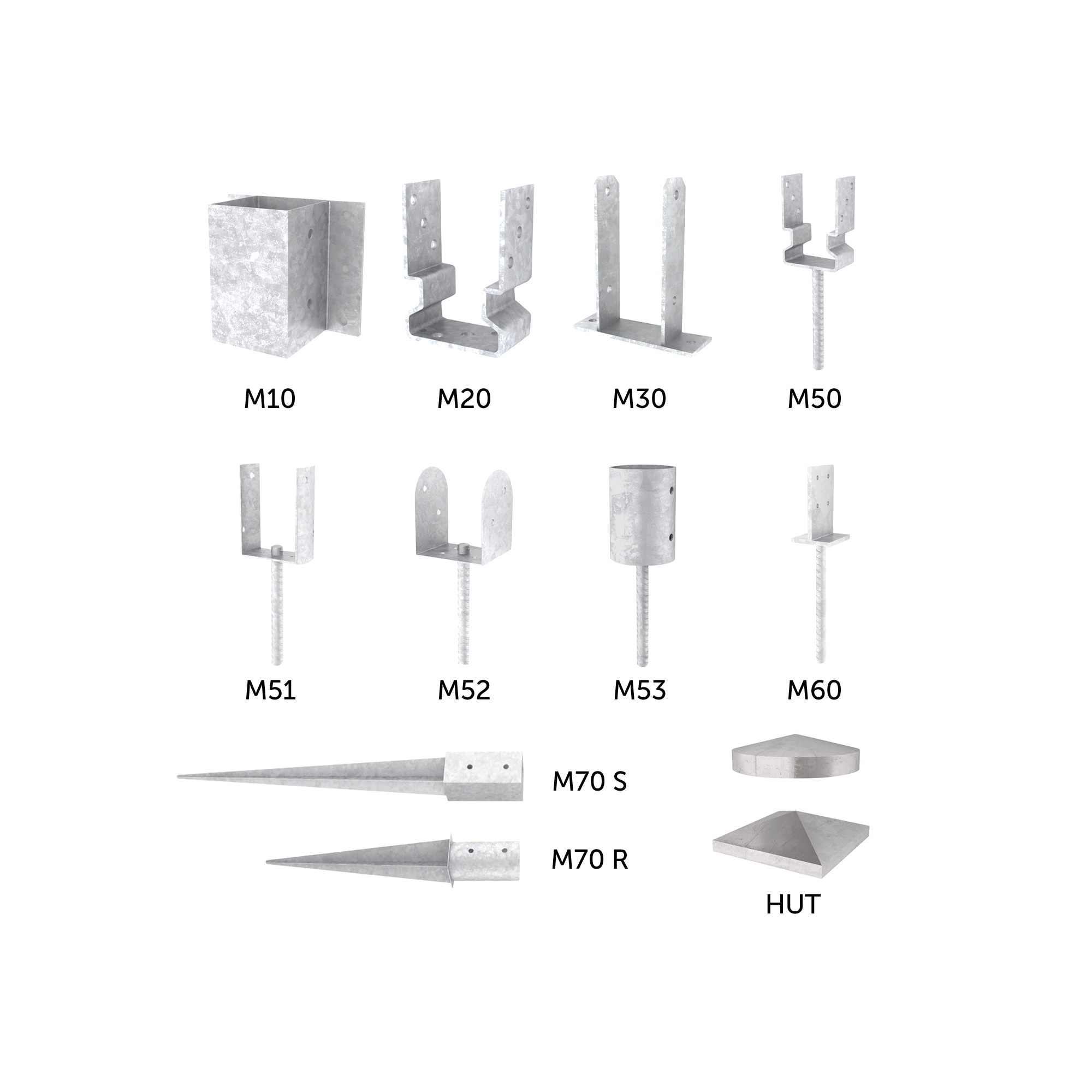

M10
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| M1070 | 71 | 71 | 150 | 2 | 1 |
| M1090 | 91 | 91 | 150 | 2 | 1 |
M20
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| M2070 | 71 | 60 | 150 | 5 | 1 |
| M2090 | 91 | 60 | 150 | 5 | 1 |
| M20100 | 101 | 60 | 150 | 5 | 1 |
| M20120 | 121 | 60 | 150 | 5 | 1 |
M30
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| M3070 | 71 | 50 | 200 | 5 | 1 |
| M3080 | 81 | 50 | 200 | 5 | 1 |
| M3090 | 91 | 50 | 200 | 5 | 1 |
| M30100 | 101 | 50 | 200 | 5 | 1 |
| M30120 | 121 | 50 | 200 | 5 | 1 |

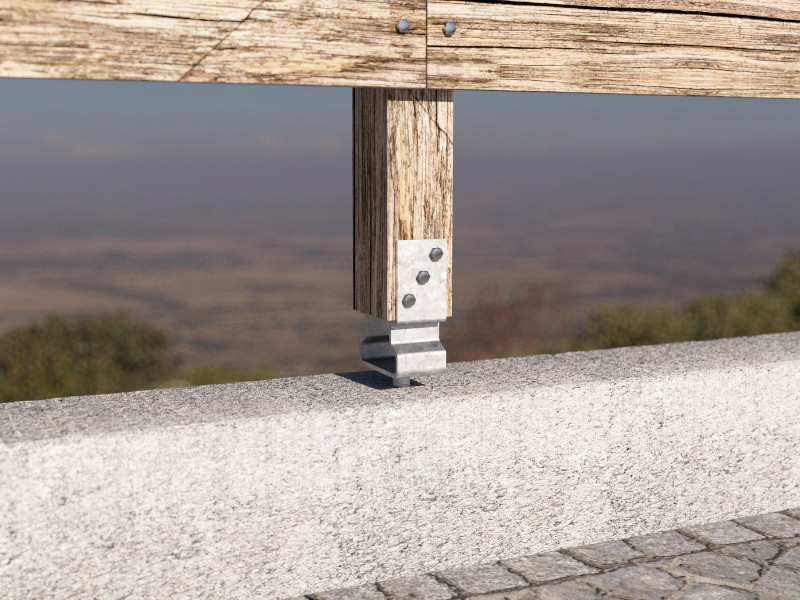

M50
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| M5070 | 71 | 60 | 150 | 5 | 1 |
| M5090 | 91 | 60 | 150 | 5 | 1 |
| M50100 | 101 | 60 | 150 | 5 | 1 |
| M50120 | 121 | 60 | 150 | 5 | 1 |
M51
| CÓDIGO | Ø
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| M51100 | Ø101 | 150 | 3 | 1 |
| M51120 | Ø121 | 150 | 3 | 1 |
M52
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| M5290 | 91 | 70 | 120 | 2.5 | 1 |
| M52100 | 101 | 80 | 120 | 2.5 | 1 |
| M52120 | 121 | 100 | 140 | 2.5 | 1 |

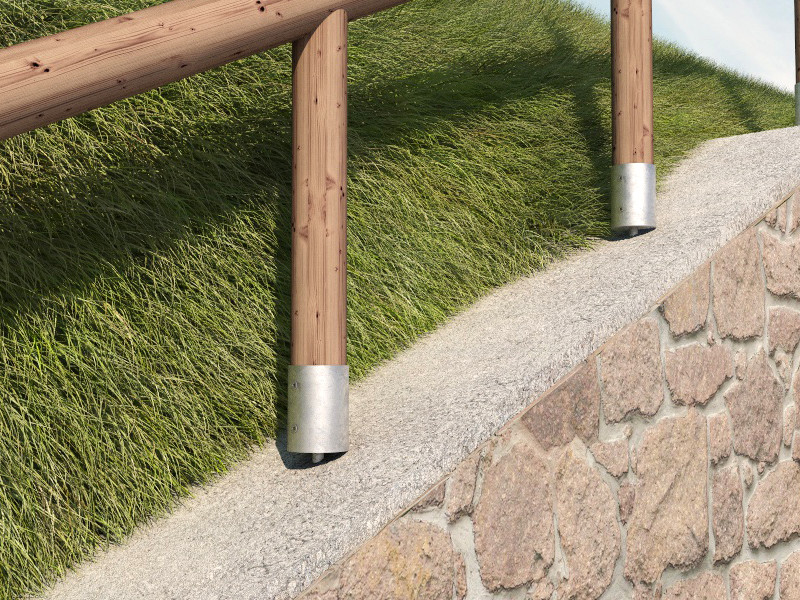

M53
| CÓDIGO | Ø
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| M5380 | Ø81 | 150 | 3 | 1 |
| M53100 | Ø101 | 150 | 3 | 1 |
| M53120 | Ø121 | 150 | 3 | 1 |
M60
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| M6080 | 80 | 80 | 130 | 8 | 1 |

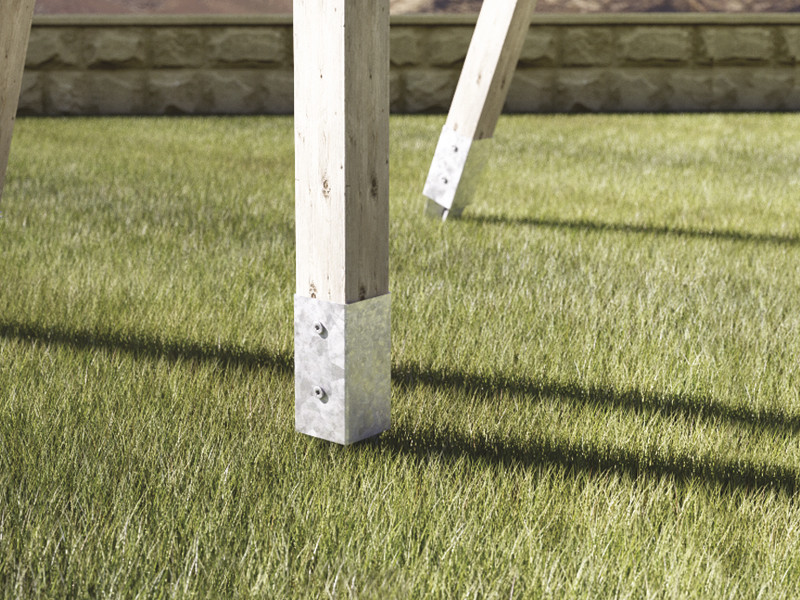

M70 S
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| M70S70 | 71 | 71 | 150 | 2 | 1 |
| M70S90 | 91 | 91 | 150 | 2 | 1 |
| M70S100 | 101 | 101 | 150 | 2 | 1 |
| M70S120 | 121 | 121 | 150 | 2 | 1 |

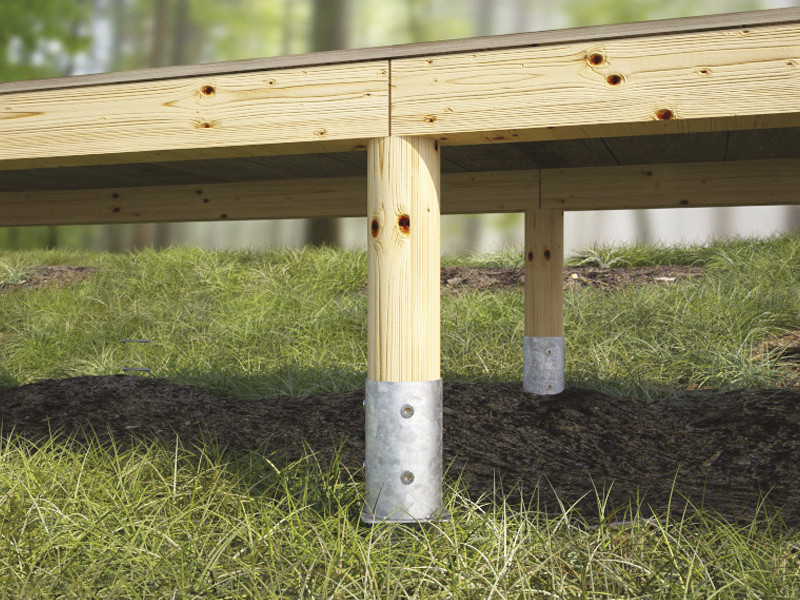

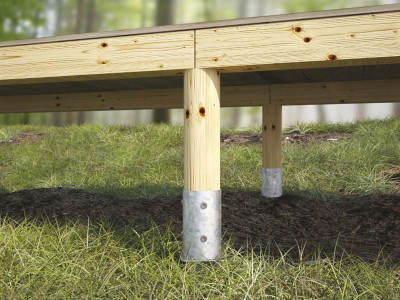

M70 R
| CÓDIGO | Ø
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| M70R80 | Ø81 | 150 | 2 | 1 |
| M70R100 | Ø101 | 150 | 2 | 1 |
| M70R120 | Ø121 | 150 | 2 | 1 |

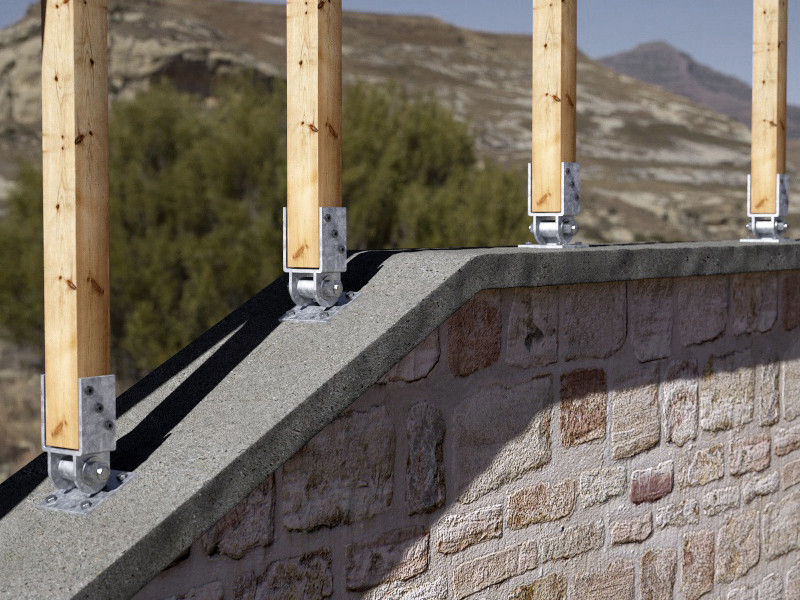

S40
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| S4070 | 71 | 60 | 100 | 5 | 1 |
| S4090 | 91 | 60 | 100 | 5 | 1 |
LIFT
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| LIFT20 | 60 | 60 | 20 | 3 | 1 |
