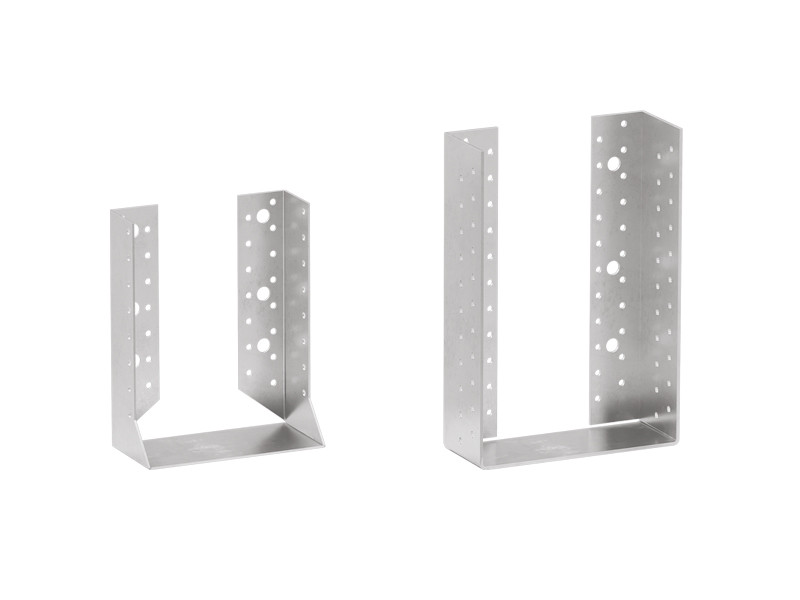

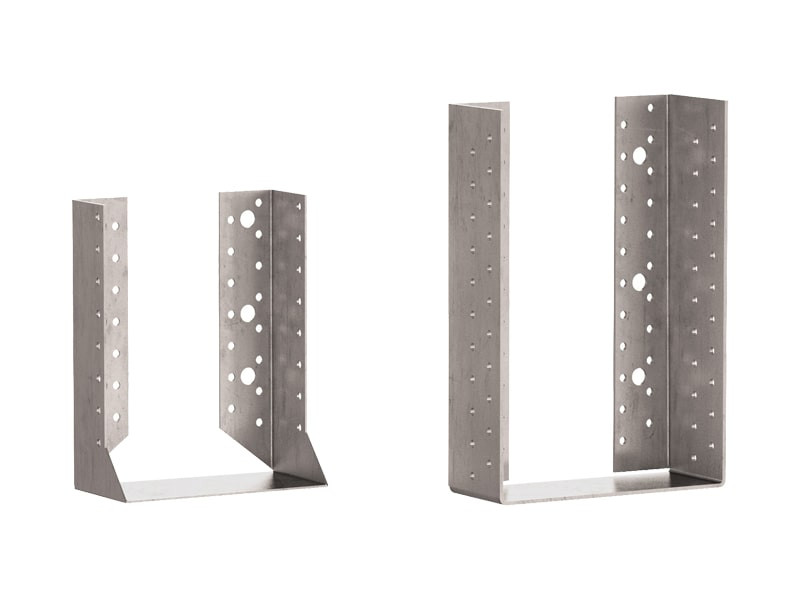

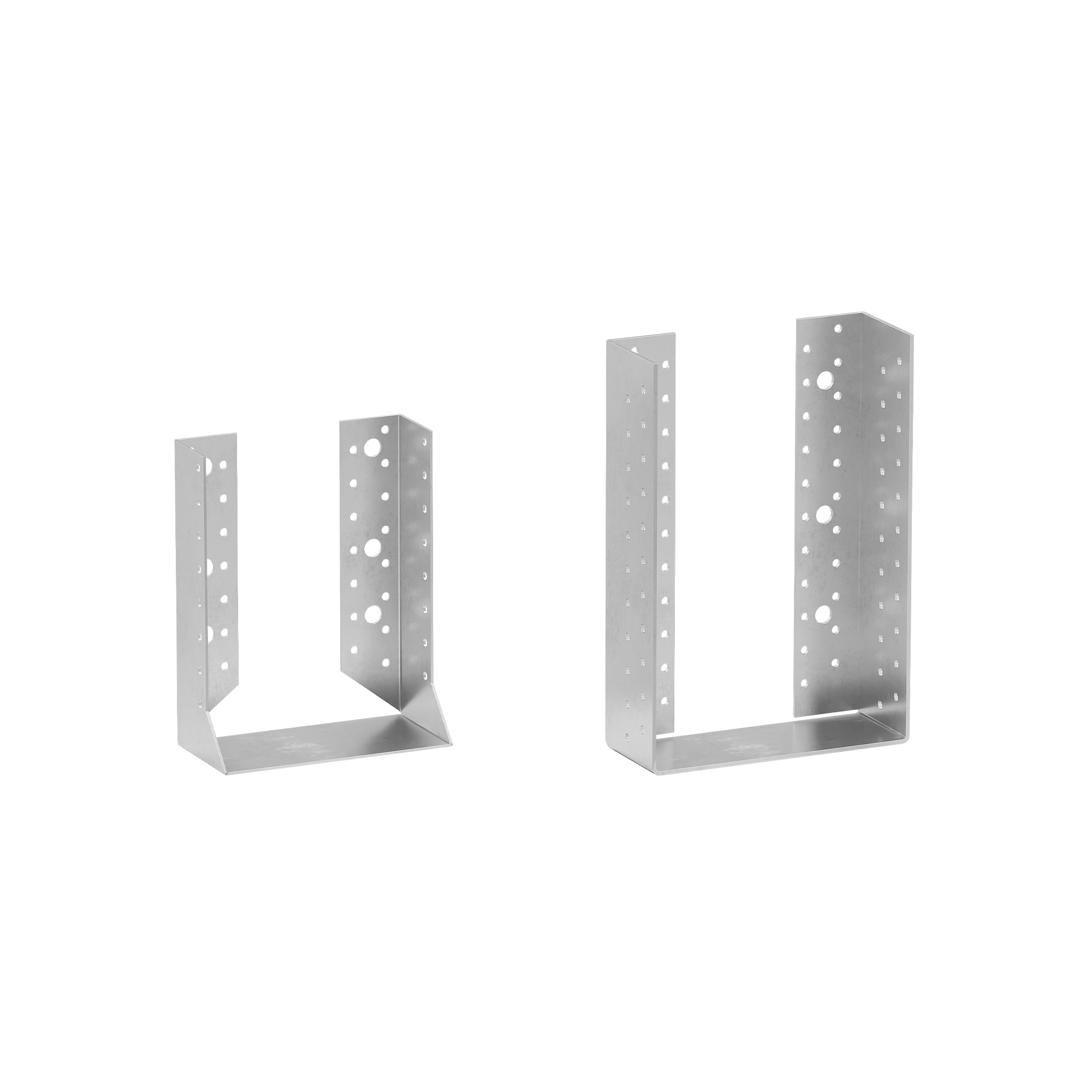

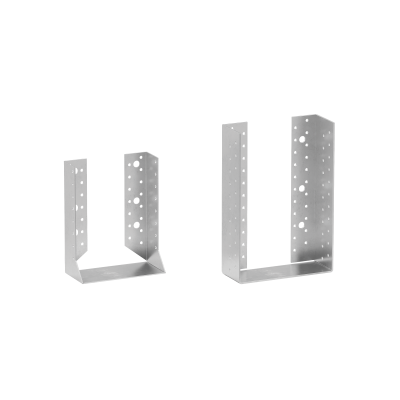

SAPATAS METÁLICAS COM ASAS INTERNAS
BSI

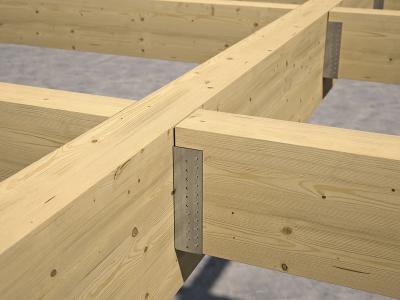

Sistema padronizado, certificado, veloz e económico. Possibilidade de fixação da viga em flexão desviada, ou girada em relação ao seu próprio eixo.

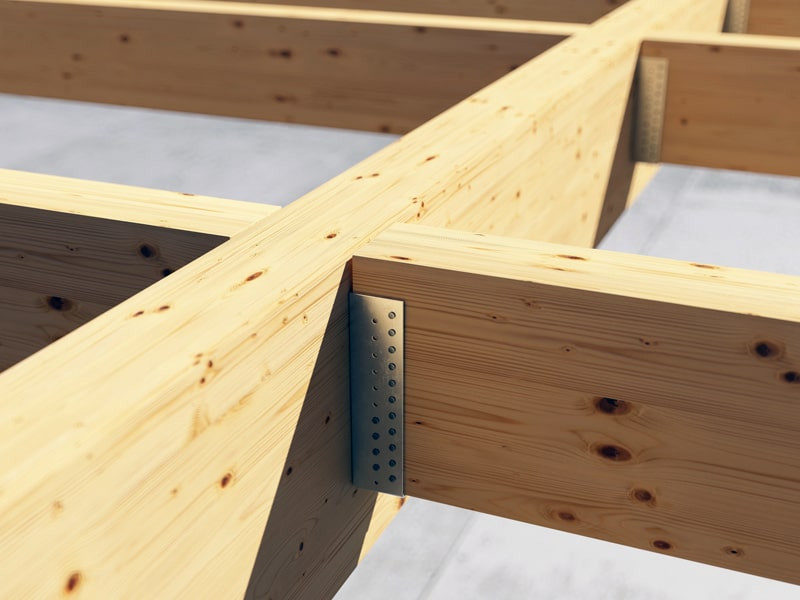

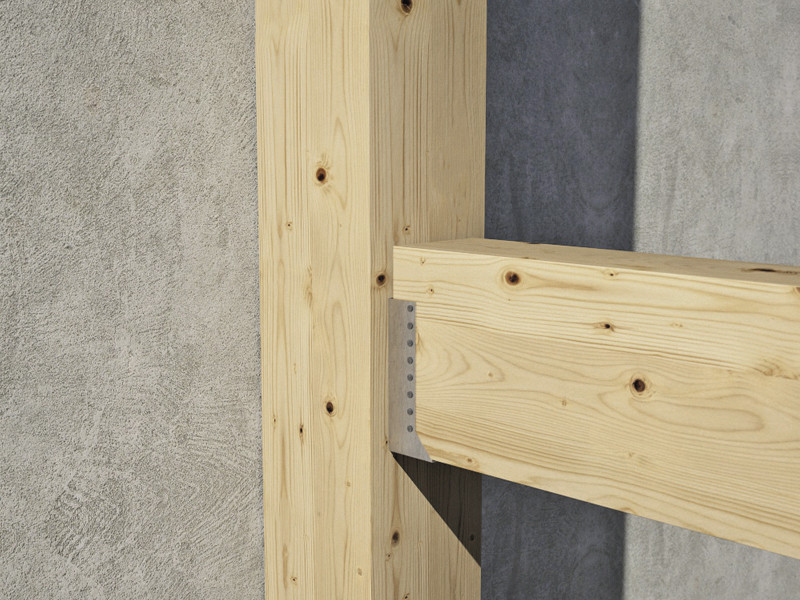

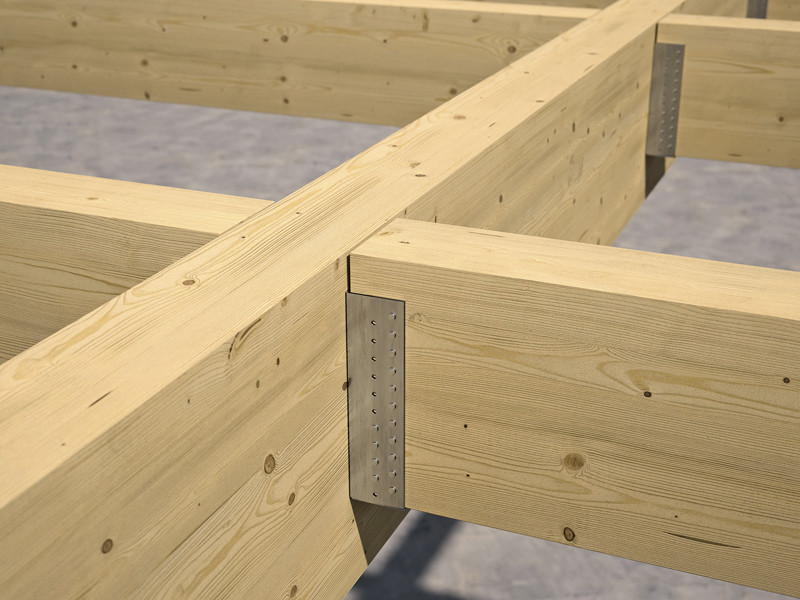

Graças às asas internas, a junção realiza-se quase de maneira “não aparente”.
Documentação
Ficha técnica
|
|
|---|---|
Certificado ETA
|
|
| Declaração de desempenho (DOP) | Descarregue |
Caderno de encargos
|
|
File CAD
|
BSIS - LISA
| CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| BSIS40110 | 40 | 110 | 2 | 50 |
| BSIS60100 | 60 | 100 | 2 | 50 |
| BSIS60160 | 60 | 160 | 2 | 50 |
| BSIS70125 | 70 | 125 | 2 | 50 |
| BSIS80120 | 80 | 120 | 2 | 50 |
| BSIS80150 | 80 | 150 | 2 | 50 |
| BSIS80180 | 80 | 180 | 2 | 25 |
| BSIS90145 | 90 | 145 | 2 | 50 |
| BSIS10090 | 100 | 90 | 2 | 50 |
| BSIS100120 | 100 | 120 | 2 | 50 |
| BSIS100140 | 100 | 140 | 2 | 50 |
| BSIS100170 | 100 | 170 | 2 | 50 |
| BSIS100200 | 100 | 200 | 2 | 25 |
| BSIS120120 | 120 | 120 | 2 | 25 |
| BSIS120160 | 120 | 160 | 2 | 25 |
| BSIS120190 | 120 | 190 | 2 | 25 |
| BSIS140140 | 140 | 140 | 2 | 25 |
| BSIS140180 | 140 | 180 | 2 | 25 |
BSIG - MEDIDA GRANDE
| CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| BSIG120240 | 120 | 240 | 2.5 | 20 |
| BSIG140240 | 140 | 240 | 2.5 | 20 |
| BSIG160160 | 160 | 160 | 2.5 | 15 |
| BSIG160200 | 160 | 200 | 2.5 | 15 |
| BSIG180220 | 180 | 220 | 2.5 | 10 |
| BSIG200200 | 200 | 200 | 2.5 | 10 |
| BSIG200240 | 200 | 240 | 2.5 | 10 |
Specifications
Fornecimento e colocação de sapata metálica com asas internas para estruturas de madeira, tipo BSI.
Marcação CE em conformidade com ETA
Campos de emprego:

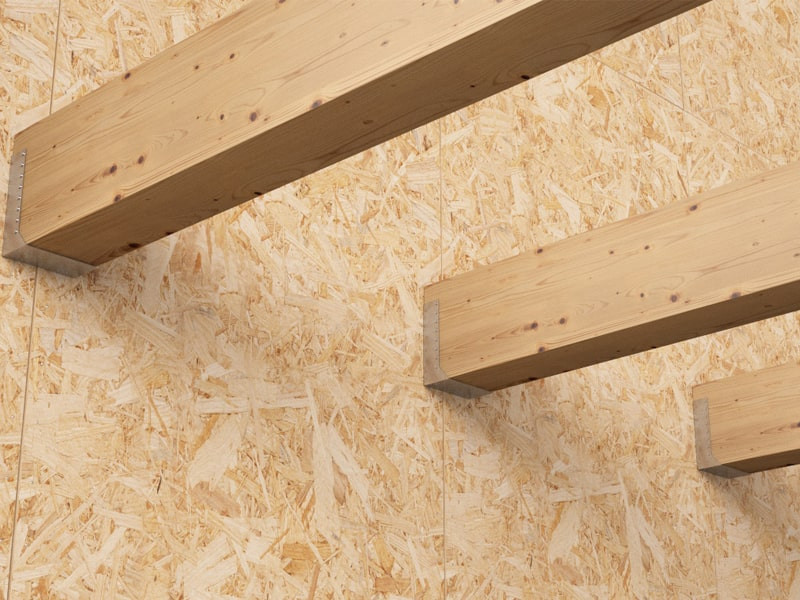

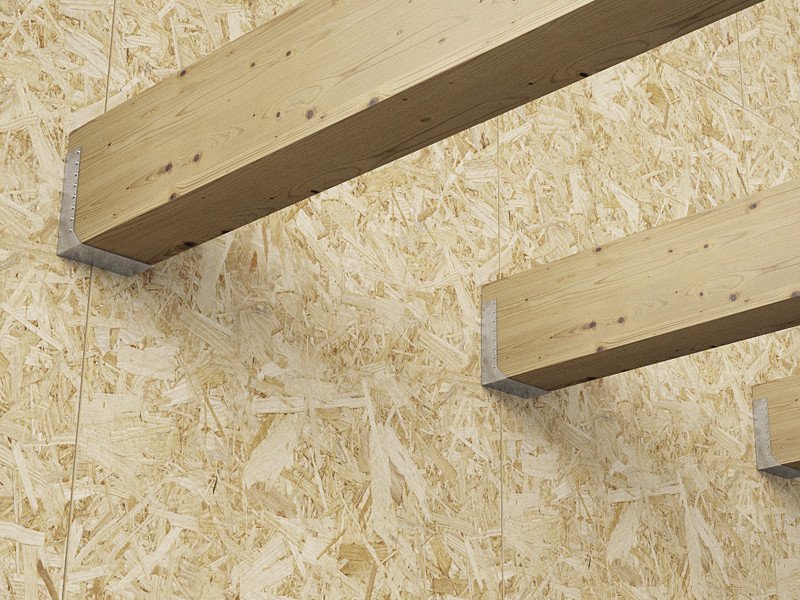

- Ligações madeira-madeira, madeira-OSB
Material:
- Chapa tridimensional furada de aço carbónico eletrogalvanizado
Geometria:
– B (mm) = :
– H (mm) = :
– Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
