SISTEMA DE LIGAÇÃO PILAR-LAJE
PILLAR

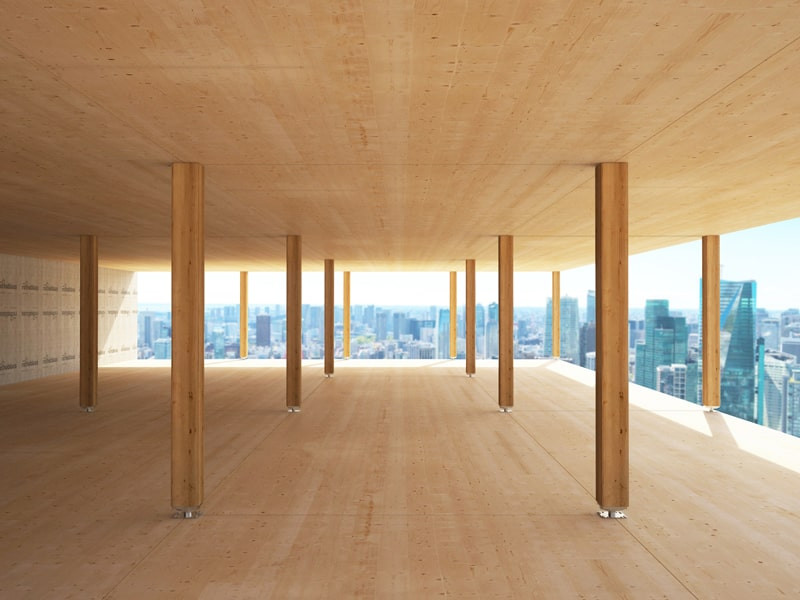

PILLAR é o sistema de ligação revolucionário que permite construir estruturas com um sistema de pilar-laje irrealizáveis até aqui, com uma distância entre as colunas até 3,5 x 7,0 m.
Permite a transferência de mais de 5000 kN de força vertical entre pilares.
Video
PILLAR, O SISTEMA DE LIGAÇÃO QUE PERMITE CONSTRUIR O IMPOSSÍVEL

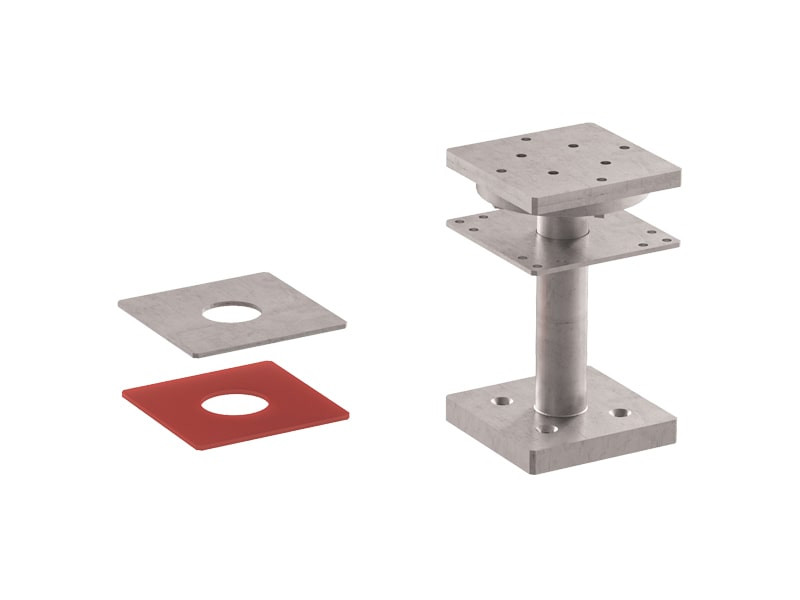

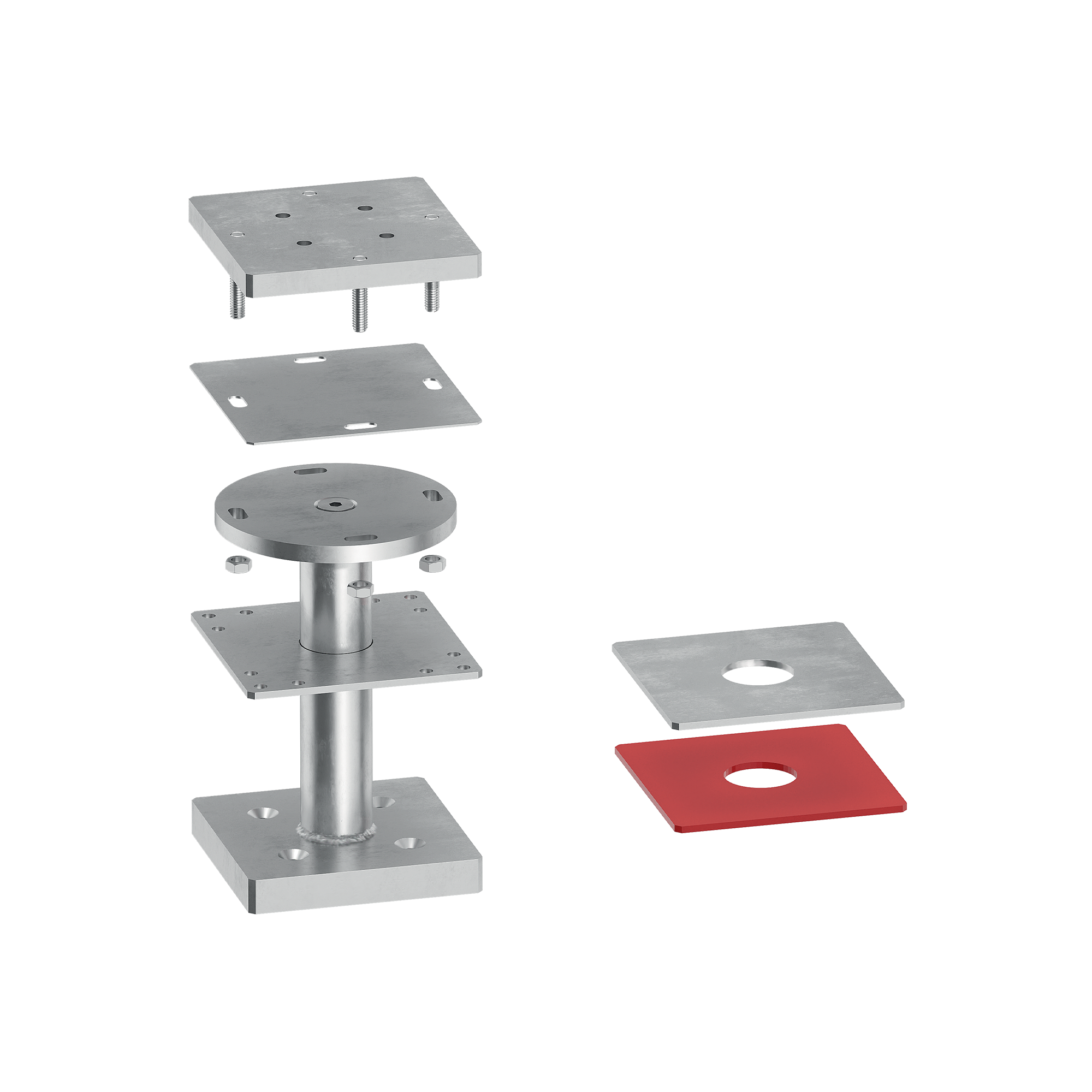

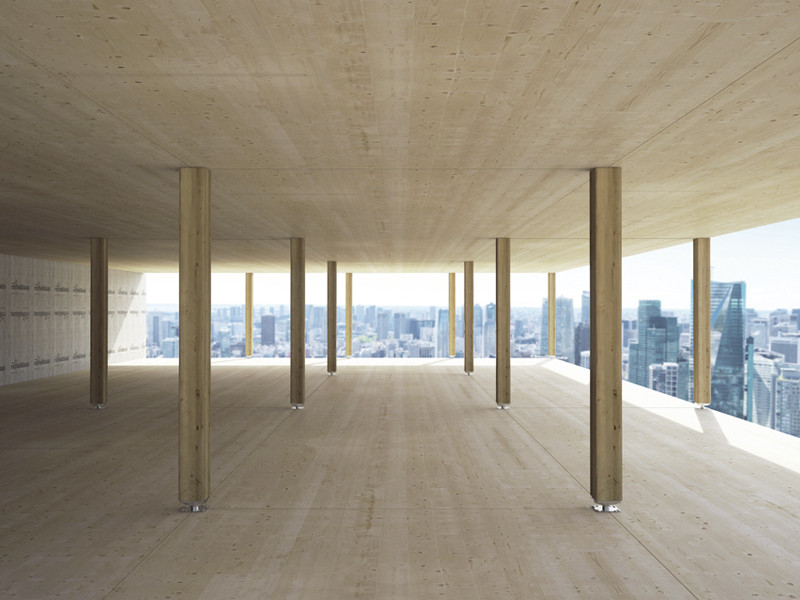

O conector PILLAR foi concebido para a construção de lajes planas em CLT pontualmente apoiadas em pilares, sem a utilização de vigas rebaixadas. Ideal para edifícios multi-pisos sobre pilares, resiste a uma compressão superior a 500 toneladas graças ao seu núcleo central, que evita o esmagamento dos painéis.

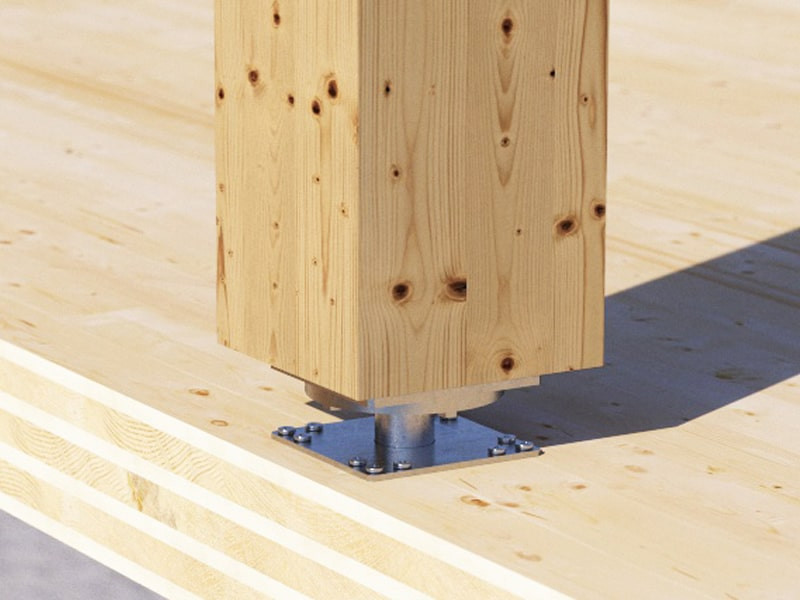

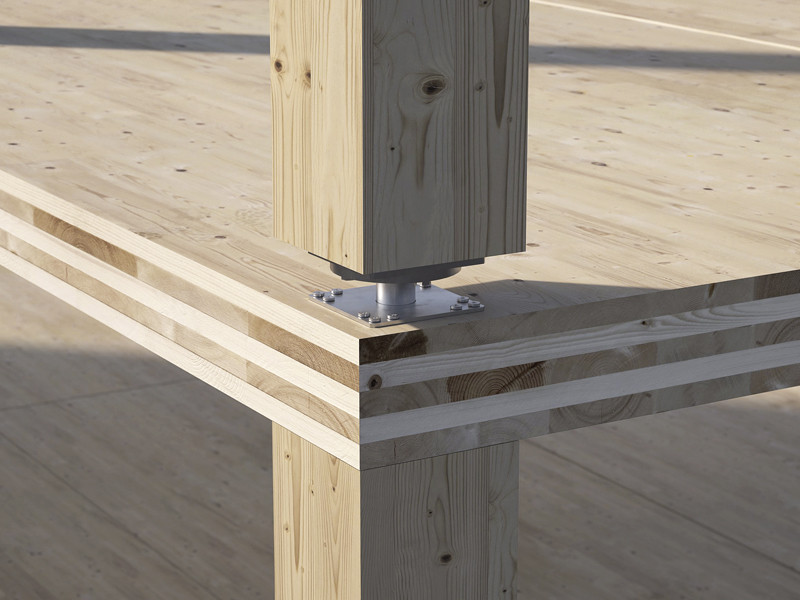

Oculto dentro dos pilares, permite espessuras reduzidas dos acabamentos da laje. Combinado com o sistema SPIDER, é ideal para a utilização sobre colunas nos ângulos ou no perímetro da malha estrutural.

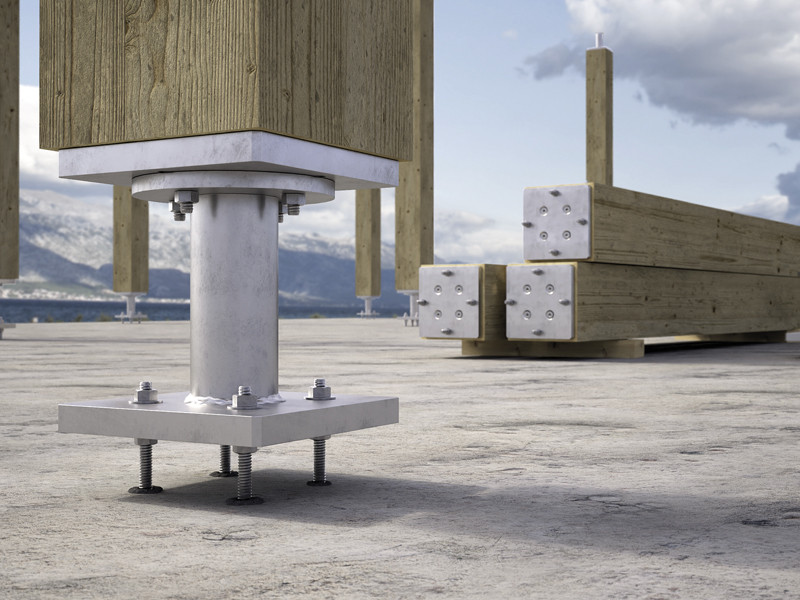

PILLAR é um conector versátil calculado e certificado também para ligações entre painéis em CLT e pilares de betão ou aço. Em aço S355-S690 com eletrogalvanização, para utilização com pilares de madeira maciça, lamelada, LVL, aço e betão armado.
Documentação
Ficha técnica
|
|
|---|---|
Certificado ETA
|
|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
PILLAR
| CÓDIGO | Ø
[mm]
|
H
[mm]
|
medidas
[mm]
|
pçs |
|---|---|---|---|---|
| PIL60S160 | 60 | 160 | A=200 B=200 | 1 |
| PIL60S180 | 60 | 180 | A=200 B=200 | 1 |
| PIL60S200 | 60 | 200 | A=200 B=200 | 1 |
| PIL60S220 | 60 | 220 | A=200 B=200 | 1 |
| PIL60S240 | 60 | 240 | A=200 B=200 | 1 |
| PIL60S280 | 60 | 280 | A=200 B=200 | 1 |
| PIL80S160 | 80 | 160 | A=200 B=240 | 1 |
| PIL80S180 | 80 | 180 | A=200 B=240 | 1 |
| PIL80S200 | 80 | 200 | A=200 B=240 | 1 |
| PIL80S220 | 80 | 220 | A=200 B=240 | 1 |
| PIL80S240 | 80 | 240 | A=200 B=240 | 1 |
| PIL80S280 | 80 | 280 | A=200 B=240 | 1 |
| PIL80M160 | 80 | 160 | A=240 B=280 | 1 |
| PIL80M180 | 80 | 180 | A=240 B=280 | 1 |
| PIL80M200 | 80 | 200 | A=240 B=280 | 1 |
| PIL80M220 | 80 | 220 | A=240 B=280 | 1 |
| PIL80M240 | 80 | 240 | A=240 B=280 | 1 |
| PIL80M280 | 80 | 280 | A=240 B=280 | 1 |
| PIL80L160 | 80 | 160 | A=280 B=280 | 1 |
| PIL80L180 | 80 | 180 | A=280 B=280 | 1 |
| PIL80L200 | 80 | 200 | A=280 B=280 | 1 |
| PIL80L220 | 80 | 220 | A=280 B=280 | 1 |
| PIL80L240 | 80 | 240 | A=280 B=280 | 1 |
| PIL80L280 | 80 | 280 | A=280 B=280 | 1 |
| PIL100S160 | 100 | 160 | A=240 B=240 | 1 |
| PIL100S180 | 100 | 180 | A=240 B=240 | 1 |
| PIL100S200 | 100 | 200 | A=240 B=240 | 1 |
| PIL100S220 | 100 | 220 | A=240 B=240 | 1 |
| PIL100S240 | 100 | 240 | A=240 B=240 | 1 |
| PIL100S280 | 100 | 280 | A=240 B=240 | 1 |
| PIL100M160 | 100 | 160 | A=280 B=280 | 1 |
| PIL100M180 | 100 | 180 | A=280 B=280 | 1 |
| PIL100M200 | 100 | 200 | A=280 B=280 | 1 |
| PIL100M220 | 100 | 220 | A=280 B=280 | 1 |
| PIL100M240 | 100 | 240 | A=280 B=280 | 1 |
| PIL100M280 | 100 | 280 | A=280 B=280 | 1 |
| PIL120S160 | 120 | 160 | A=280 B=280 | 1 |
| PIL120S180 | 120 | 180 | A=280 B=280 | 1 |
| PIL120S200 | 120 | 200 | A=280 B=280 | 1 |
| PIL120S220 | 120 | 220 | A=280 B=280 | 1 |
| PIL120S240 | 120 | 240 | A=280 B=280 | 1 |
| PIL120S280 | 120 | 280 | A=280 B=280 | 1 |
| PIL120M160 | 120 | 160 | A=280 B=280 | 1 |
| PIL120M180 | 120 | 180 | A=280 B=280 | 1 |
| PIL120M200 | 120 | 200 | A=280 B=280 | 1 |
| PIL120M220 | 120 | 220 | A=280 B=280 | 1 |
| PIL120M240 | 120 | 240 | A=280 B=280 | 1 |
| PIL120M280 | 120 | 280 | A=280 B=280 | 1 |
XYLOFON WASHER
| CÓDIGO | descrição | pçs |
|---|---|---|
| XYLW3560200 | XYLOFON WASHER for PIL60S | 1 |
| XYLW3580240 | for PIL80S | 1 |
| XYLW3580280 | for PIL80M-PIL80L | 1 |
| XYLW35100240 | for PIL100S | 1 |
| XYLW35100280 | for PIL100M-PIL100L | 1 |
| XYLW35120280 | for PIL120S-PIL120M-PIL120L | 1 |
| XYLW5060200 | for PIL60S | 1 |
| XYLW5080240 | for PIL80S | 1 |
| XYLW5080280 | for PIL80M-PIL80L | 1 |
| XYLW50100240 | for PIL100S | 1 |
| XYLW50100280 | for PIL100M-PIL100L | 1 |
| XYLW50120280 | for PIL120S-PIL120M-PIL120L | 1 |
| XYLW7060200 | for PIL60S | 1 |
| XYLW7080240 | for PIL80S | 1 |
| XYLW7080280 | for PIL80M-PIL80L | 1 |
| XYLW70100240 | for PIL100S | 1 |
| XYLW70100280 | for PIL100M-PIL100L | 1 |
| XYLW70120280 | for PIL120S-PIL120M-PIL120L | 1 |
| XYLW8060200 | for PIL60S | 1 |
| XYLW8080240 | for PIL80S | 1 |
| XYLW8080280 | for PIL80M-PIL80L | 1 |
| XYLW80100240 | for PIL100S | 1 |
| XYLW80100280 | for PIL100M-PIL100L | 1 |
| XYLW80120280 | for PIL120S-PIL120M-PIL120L | 1 |
| XYLW9060200 | for PIL60S | 1 |
| XYLW9080240 | for PIL80S | 1 |
| XYLW9080280 | for PIL80M-PIL80L | 1 |
| XYLW90100240 | for PIL100S | 1 |
| XYLW90100280 | for PIL100M-PIL100L | 1 |
| XYLW90120280 | for PIL120S-PIL120M-PIL120L | 1 |
DISTRIBUTION PLATE
| CÓDIGO | descrição | pçs |
|---|---|---|
| SP60200 | for PIL60S | 1 |
| SP80240 | for PIL80S | 1 |
| SP80280 | for PIL80M-PIL80L | 1 |
| SP100240 | for PIL100S | 1 |
| SP100280 | for PIL100M-PIL100L | 1 |
| SP120280 | for PIL120S-PIL120M-PIL120L | 1 |
