SISTEMA DE LIGAÇÃO E REFORÇO PARA PILARES E LAJES
SPIDER
O sistema de ligação e reforço SPIDER constitui uma revolução no mundo da construção em madeira.
Permite construir edifícios multi-pisos com uma estrutura pilar-laje irrealizáveis até aqui, com uma distância de colunas superior a 7,0 x 7,0 m de malha estrutural e permite a transferência de mais de 5000 kN de força vertical entre pilares.
Video
SPIDER, O REVOLUCIONÁRIO SISTEMA DE LIGAÇÃO E REFORÇO QUE PERMITE QUE AS SUAS ESTRUTURAS ATINJAM ALTURAS INIMAGINÁVEIS

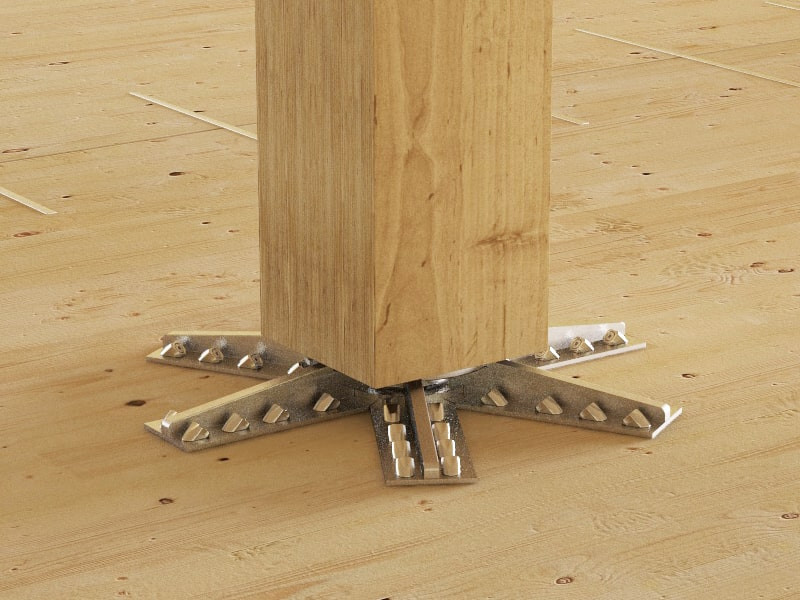

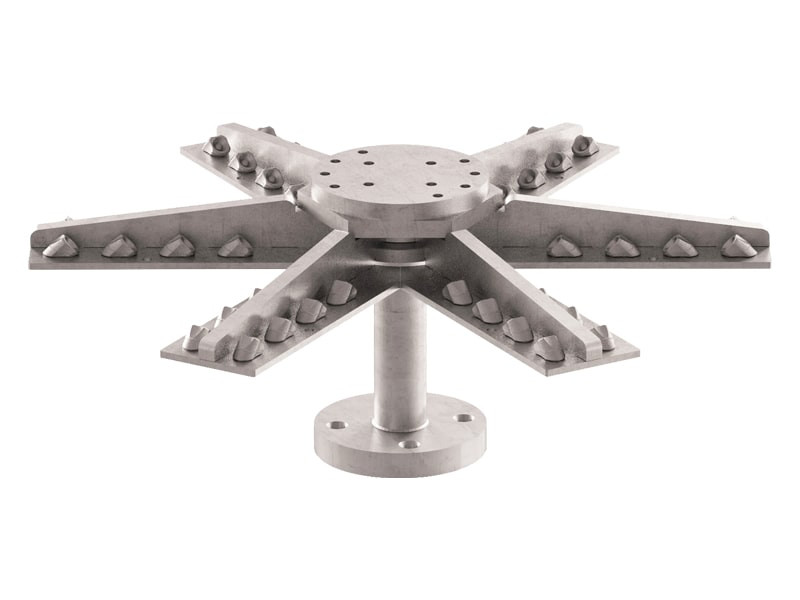

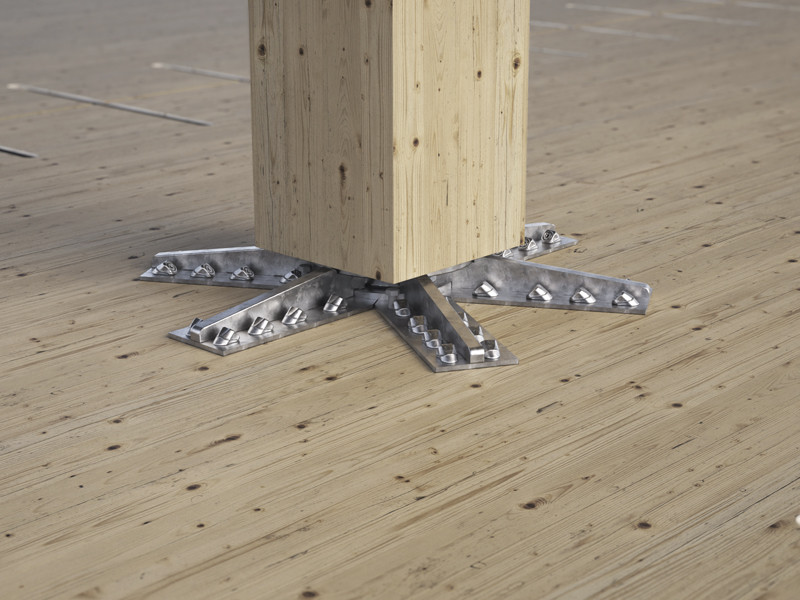

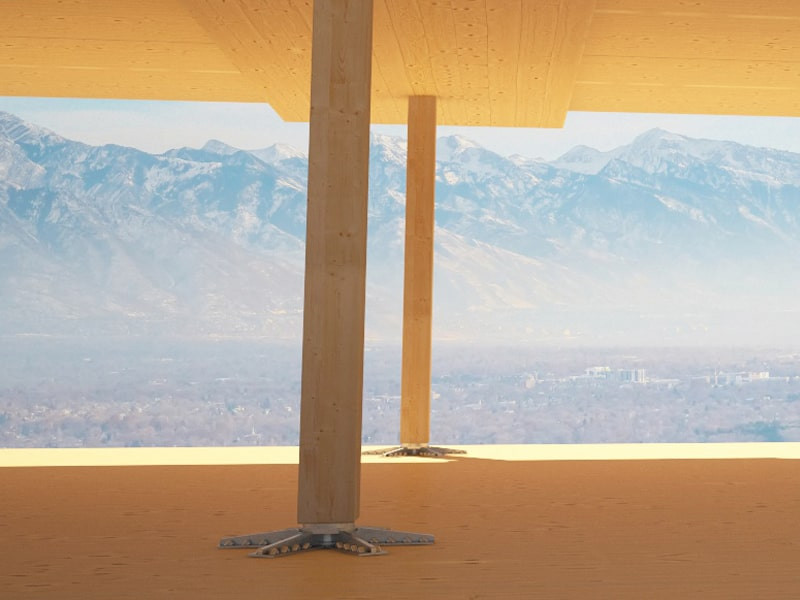

O revolucionário sistema SPIDER permite construir arranha-céus de madeira com um sistema de pilar-laje, eliminando todas as vigas. O núcleo central de aço do sistema impede que os painéis CLT sejam esmagados e permite que mais de 5000 kN de força vertical sejam transferidos entre pilares. Os braços do sistema asseguram o reforço do puncionamento dos painéis em CLT, permitindo valores excecionais de resistência ao corte.

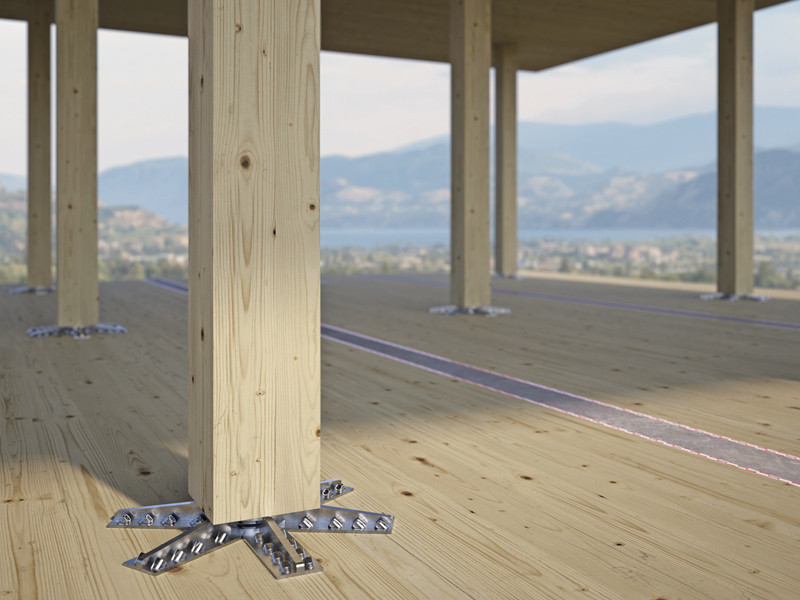

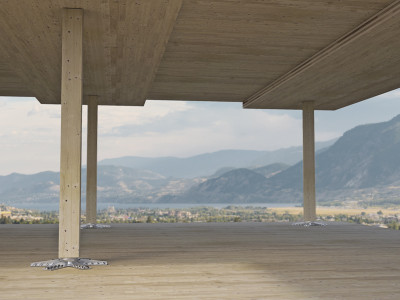

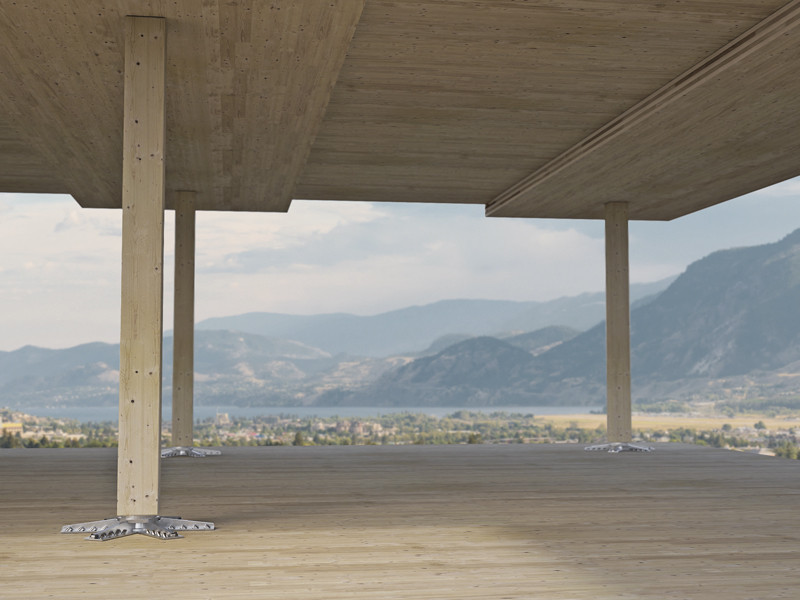

O SPIDER possibilita a criação de folgas superiores a 6,0 x 6,0 m, mesmo sem o auxílio de ligações especiais entre os painéis. Além dos edifícios multi-pisos, o SPIDER abre novos horizontes arquitetónicos, permitindo realizar estruturas com espaços amplos, um número reduzido de pilares e grandes janelas.
Em aço S355-S690 com eletrogalvanização, é certificado, calculado e otimizado para pilares de madeira lamelada, LVL, aço e betão armado.
Documentação
Ficha técnica
|
|
|---|---|
Certificado ETA
|
|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
SPIDER
| CÓDIGO | Ø
[mm]
|
H
[mm]
|
medidas
[mm]
|
pçs |
|---|---|---|---|---|
| SPI60S160 | 60 | 160 | A=200 B=200 | 1 |
| SPI60S180 | 60 | 180 | A=200 B=200 | 1 |
| SPI60S200 | 60 | 200 | A=200 B=200 | 1 |
| SPI60S220 | 60 | 220 | A=200 B=200 | 1 |
| SPI60S240 | 60 | 240 | A=200 B=200 | 1 |
| SPI60S280 | 60 | 280 | A=200 B=200 | 1 |
| SPI60S320 | 60 | 320 | A=200 B=200 | 1 |
| SPI80S160 | 80 | 160 | A=240 B=200 | 1 |
| SPI80S180 | 80 | 180 | A=240 B=200 | 1 |
| SPI80S200 | 80 | 200 | A=240 B=200 | 1 |
| SPI80S220 | 80 | 220 | A=240 B=200 | 1 |
| SPI80S240 | 80 | 240 | A=240 B=200 | 1 |
| SPI80S280 | 80 | 280 | A=240 B=200 | 1 |
| SPI80S320 | 80 | 320 | A=240 B=200 | 1 |
| SPI80M160 | 80 | 160 | A=280 B=240 | 1 |
| SPI80M180 | 80 | 180 | A=280 B=240 | 1 |
| SPI80M200 | 80 | 200 | A=280 B=240 | 1 |
| SPI80M220 | 80 | 220 | A=280 B=240 | 1 |
| SPI80M240 | 80 | 240 | A=280 B=240 | 1 |
| SPI80M280 | 80 | 280 | A=280 B=240 | 1 |
| SPI80M320 | 80 | 320 | A=280 B=240 | 1 |
| SPI80L160 | 80 | 160 | A=280 B=280 | 1 |
| SPI80L180 | 80 | 180 | A=280 B=280 | 1 |
| SPI80L200 | 80 | 200 | A=280 B=280 | 1 |
| SPI80L220 | 80 | 220 | A=280 B=280 | 1 |
| SPI80L240 | 80 | 240 | A=280 B=280 | 1 |
| SPI80L280 | 80 | 280 | A=280 B=280 | 1 |
| SPI80L320 | 80 | 320 | A=280 B=280 | 1 |
| SPI100S160 | 100 | 160 | A=240 B=240 | 1 |
| SPI100S180 | 100 | 180 | A=240 B=240 | 1 |
| SPI100S200 | 100 | 200 | A=240 B=240 | 1 |
| SPI100S220 | 100 | 220 | A=240 B=240 | 1 |
| SPI100S240 | 100 | 240 | A=240 B=240 | 1 |
| SPI100S280 | 100 | 280 | A=240 B=240 | 1 |
| SPI100S320 | 100 | 320 | A=240 B=240 | 1 |
| SPI100M160 | 100 | 160 | A=280 B=280 | 1 |
| SPI100M180 | 100 | 180 | A=280 B=280 | 1 |
| SPI100M200 | 100 | 200 | A=280 B=280 | 1 |
| SPI100M220 | 100 | 220 | A=280 B=280 | 1 |
| SPI100M240 | 100 | 240 | A=280 B=280 | 1 |
| SPI100M280 | 100 | 280 | A=280 B=280 | 1 |
| SPI100M320 | 100 | 320 | A=280 B=280 | 1 |
| SPI120S160 | 120 | 160 | A=280 B=280 | 1 |
| SPI120S180 | 120 | 180 | A=280 B=280 | 1 |
| SPI120S200 | 120 | 200 | A=280 B=280 | 1 |
| SPI120S220 | 120 | 220 | A=280 B=280 | 1 |
| SPI120S240 | 120 | 240 | A=280 B=280 | 1 |
| SPI120S280 | 120 | 280 | A=280 B=280 | 1 |
| SPI120S320 | 120 | 320 | A=280 B=280 | 1 |
| SPI120M160 | 120 | 160 | A=280 B=280 | 1 |
| SPI120M180 | 120 | 180 | A=280 B=280 | 1 |
| SPI120M200 | 120 | 200 | A=280 B=280 | 1 |
| SPI120M220 | 120 | 220 | A=280 B=280 | 1 |
| SPI120M240 | 120 | 240 | A=280 B=280 | 1 |
| SPI120M280 | 120 | 280 | A=280 B=280 | 1 |
| SPI120M320 | 120 | 320 | A=280 B=280 | 1 |

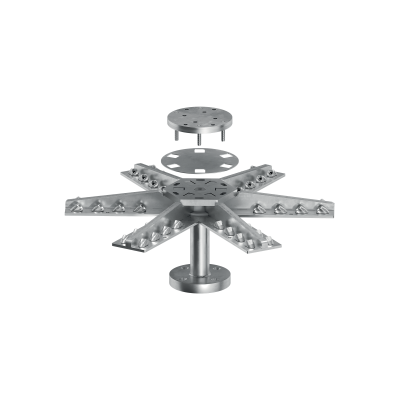

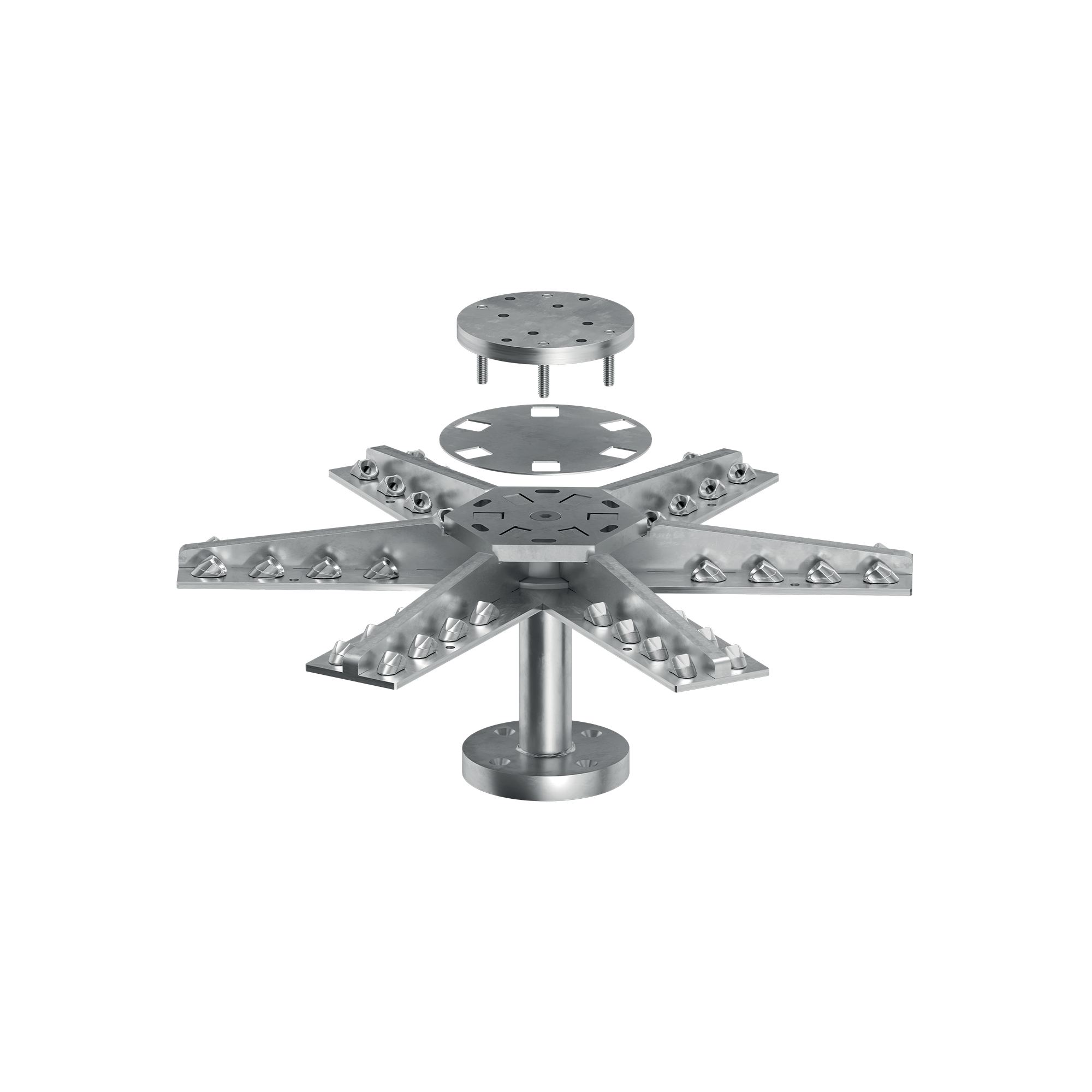

TOP PLATE
| CÓDIGO | descrição | Ø
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| STP20020C | top plate for SPI60S | 200 | 20 | 1 |
