CONECTOR PARA LAJES MADEIRA-BETÃO

CTC

CTC é o conector para lajes colaborantes madeira-betão. É um sistema homologado, autoperfurante, reversível, rápido e não invasivo.

Excelentes performances estáticas e acústicas, tanto nas lajes de nova realização quanto na restauração de lajes existentes.

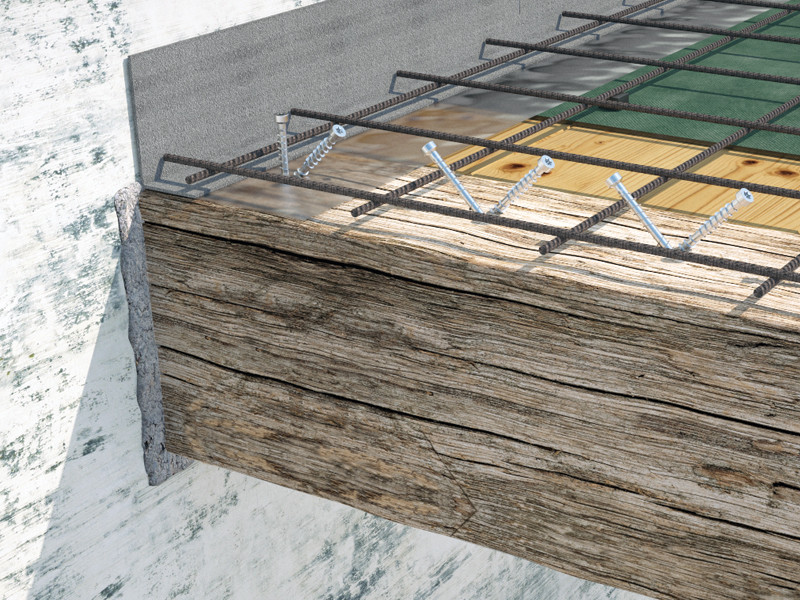

CTC, o conector para a construção e restauração de lajes de madeira-betão.

CTC é o conector madeira-betão com certificação específica CE de acordo com ETA-19/0244.

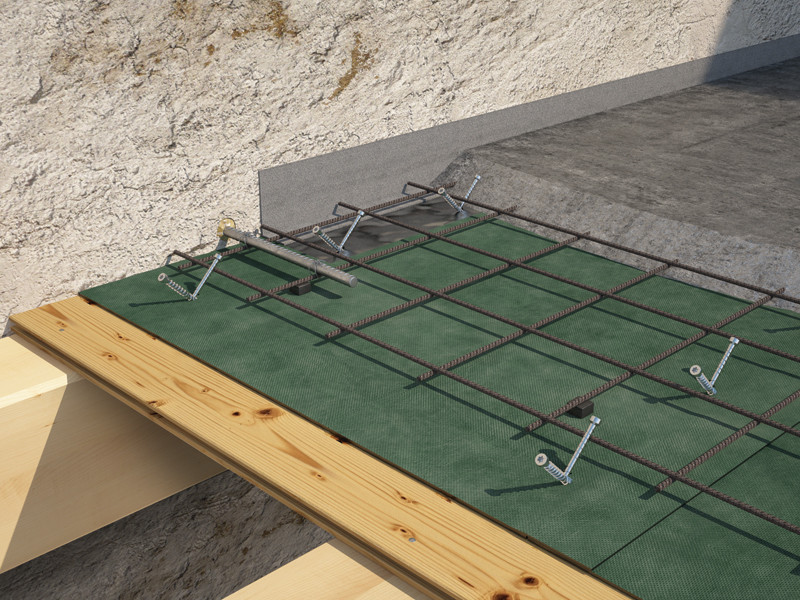

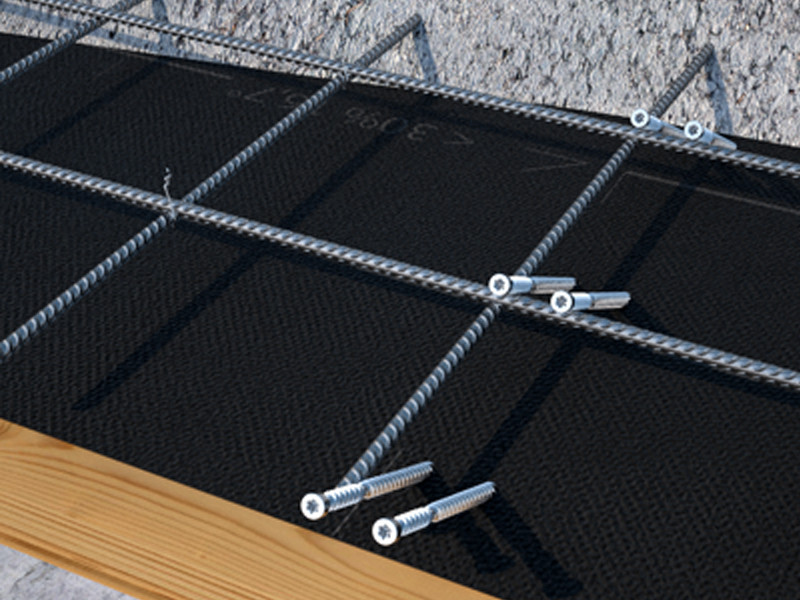

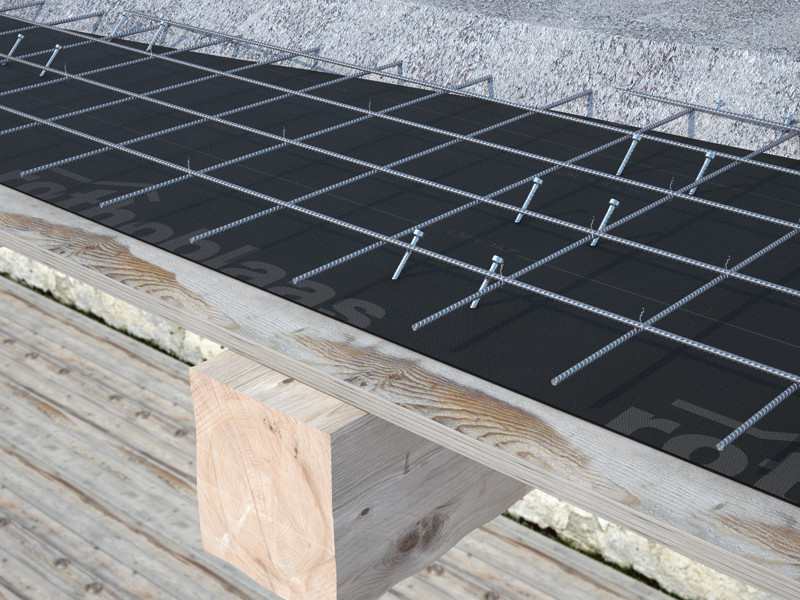

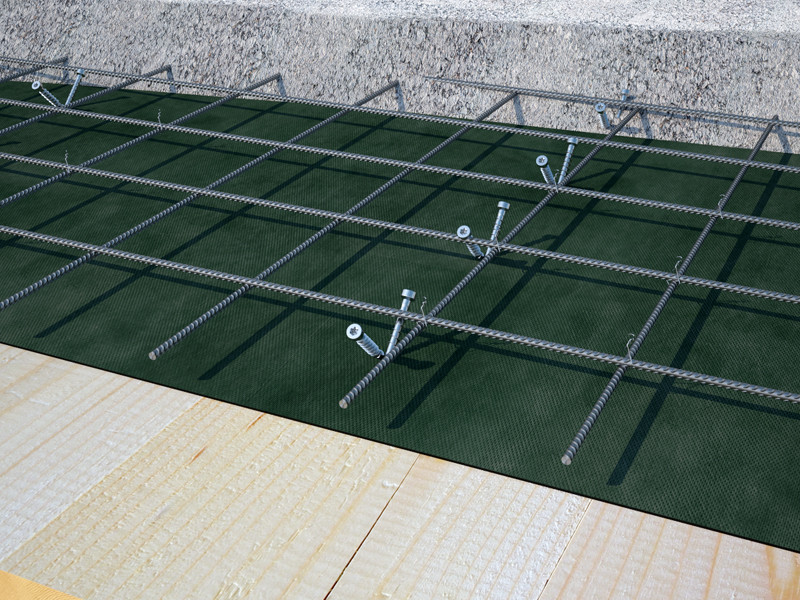

Testado e calculado com disposição paralela e cruzada dos conectores de 45° e 30°, com e sem soalho.

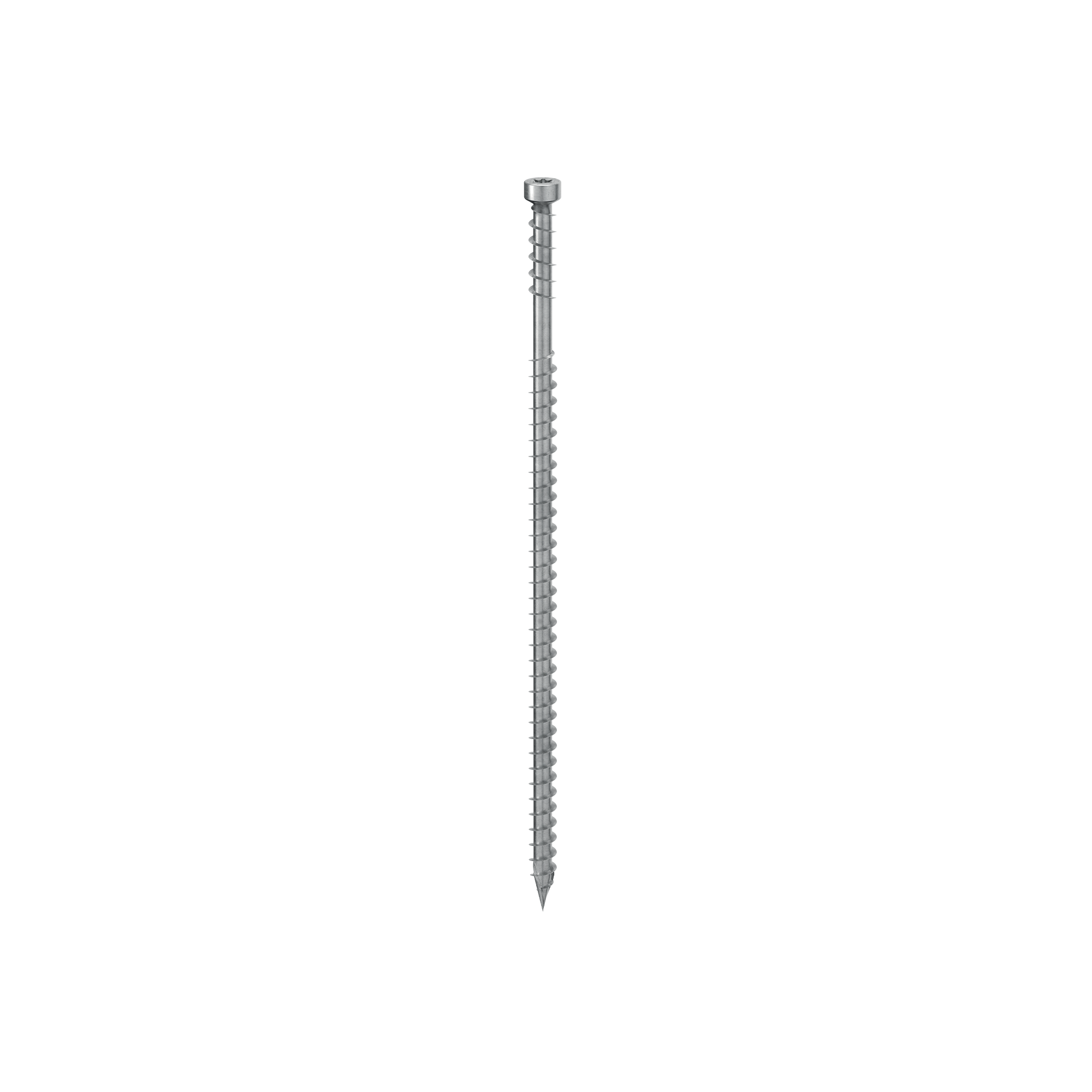

A ponta auto-perfurante é caraterizada por um entalhe e uma cabeça cilíndrica oculta.

A contra-rosca sub-cabeça serve de indicador de aplicação durante a instalação e gera um aumento da vedação do conector dentro do betão.

Disponível em dois diâmetros (7 e 9 mm) e dois comprimentos (160 e 240 mm) para otimizar o número das fixações.

Valores de rigidez calculados também em presença de tela pára-vapor ou de lâmina acústica.

CTC é certificado, testado e calculado também em madeiras de alta densidade. Certificação específica para aplicação nas estruturas madeira-betão.

Em aço ao carbono com eletrogalvanização, o conector CTC ara lajes compostas de madeira-betão é homologado para painéis à base de madeira, madeira maciça e lamelada, CLT, LVL e com madeiras de alta densidade. Classes de serviço 1 e 2.

Características

FOCUS marcação CE madeira-betão
CABEÇA cilíndrica de embutir
DIÂMETRO 7,0 | 9,0 mm
COMPRIMENTO 160 | 240 mm

Documentação

Ficha técnica
Ficha técnica USA
ICC-ES Evaluation report USA
ICC-ES Listing report CANADA
Certificado ETA
Declaração de desempenho (DOP) Descarregue
File CAD
File BIM.ifc
File BIM.rfa

CTC

CÓDIGO info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX pçs
CTC7160 - 7 160 110 0.28 6 1/4'' 4 3/8'' TX30 100
CTC7240 - 7 240 190 0.28 9 1/2'' 7 1/2'' TX30 100
CTC9160 - 9 160 110 0.36 6 1/4'' 4 3/8'' TX40 100
CTC9240 - 9 240 190 0.36 9 1/2'' 7 1/2'' TX40 100
