  4. HBS

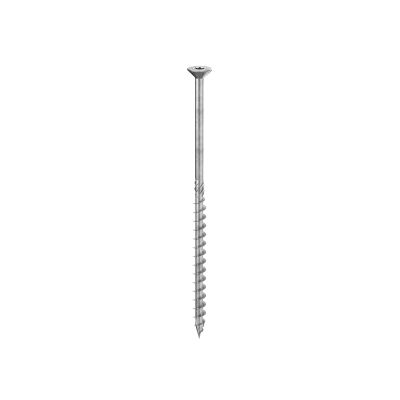

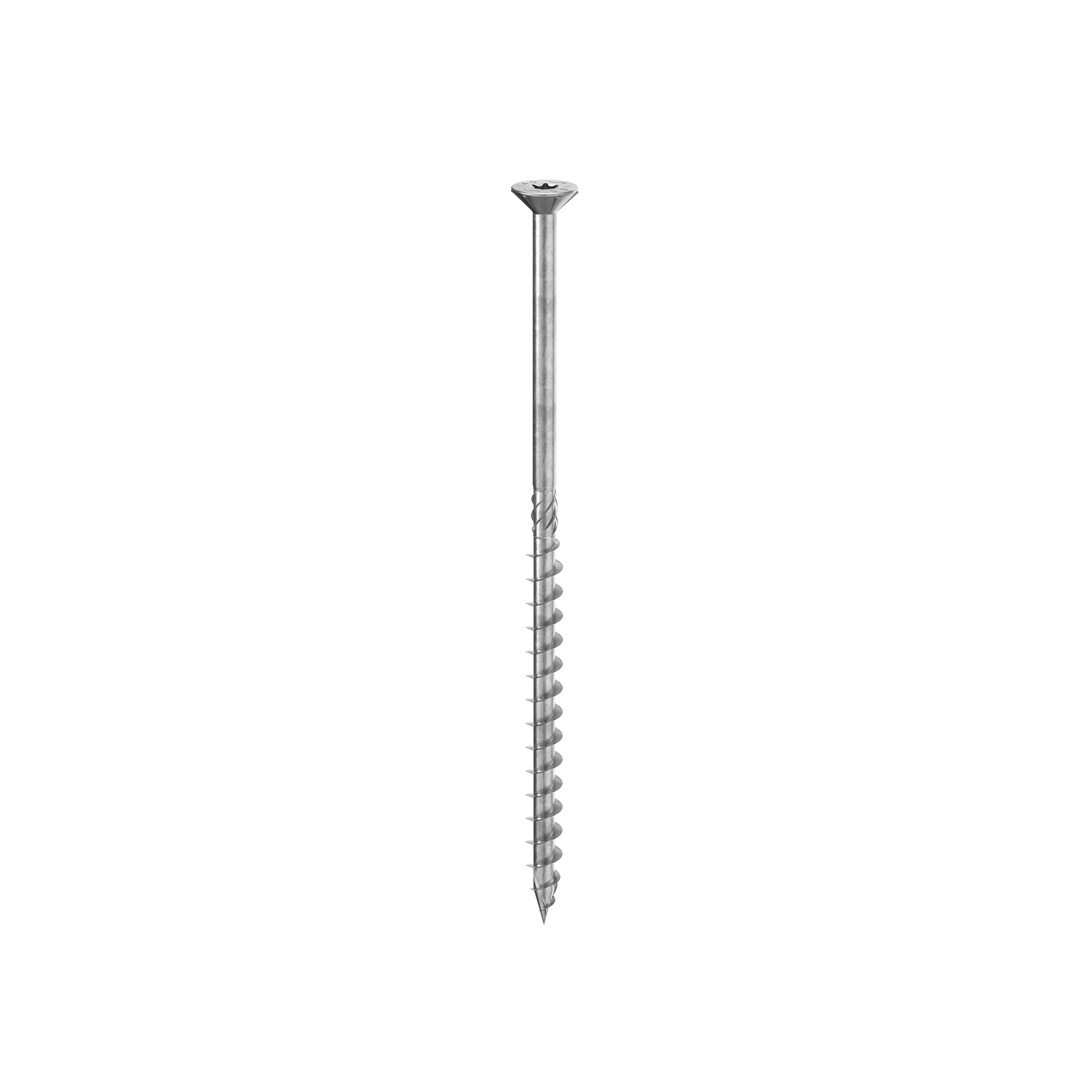

PARAFUSO DE CABEÇA ESCAREADA

HBS

HBS é o rei entre os parafusos para madeira. Aprovado para aplicações estruturais, apresenta uma capacidade elevada da penetração na madeira e é superior em termos do desempenho sísmico.

A gama, extremamente ampla, inclui uma infinidade de diâmetros e comprimentos.

parafuso-de-cabeça-escareada-hbs
  • parafuso-de-cabeça-escareada-hbs

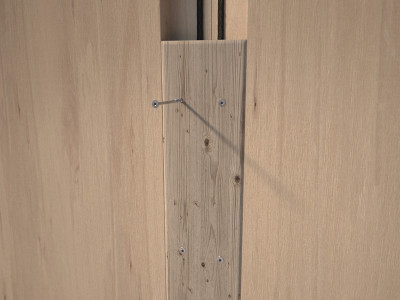

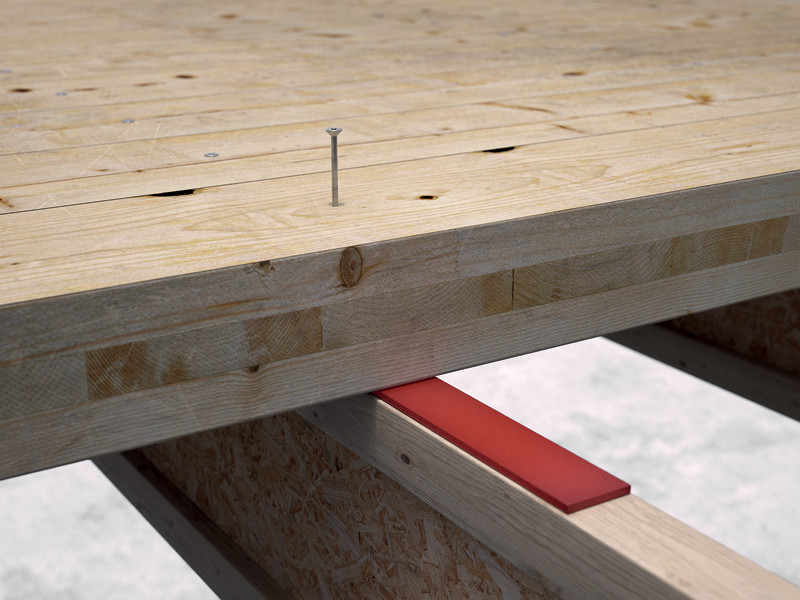

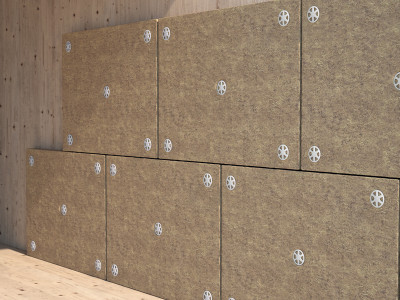

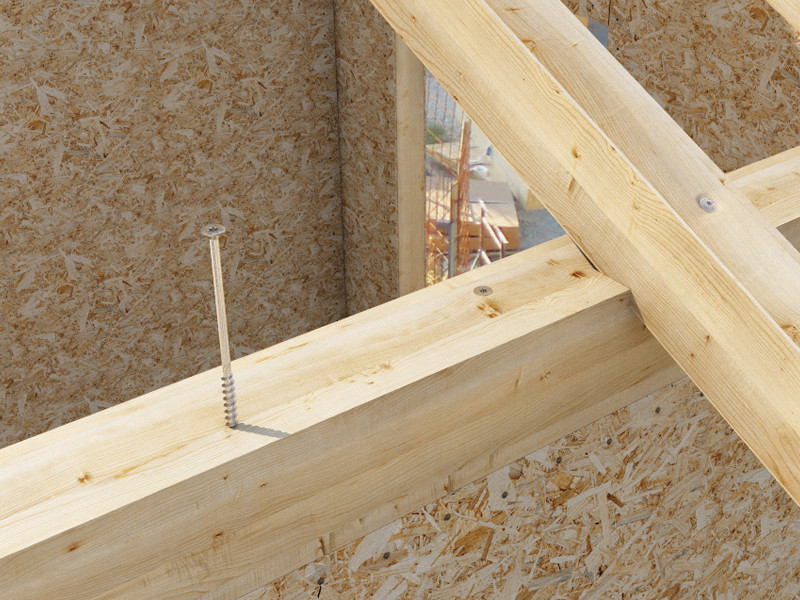

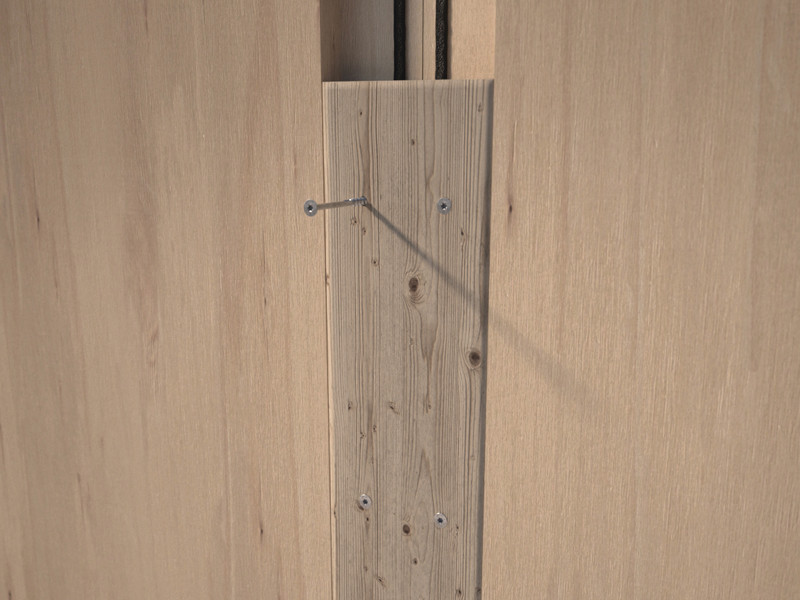

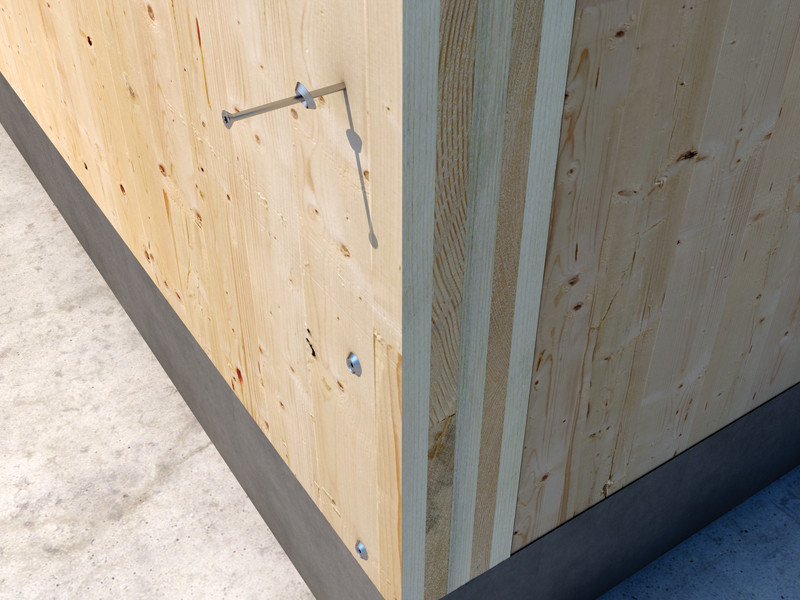

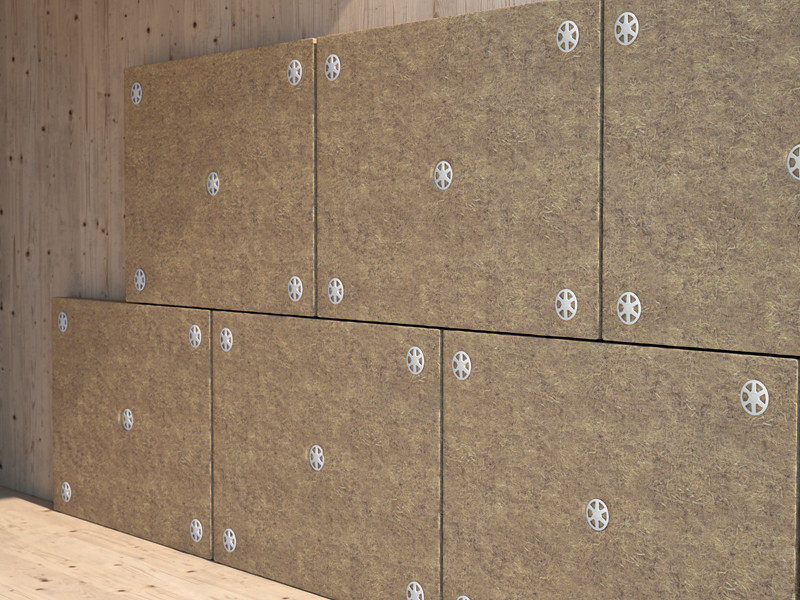

  • aplicação-parafuso-de-cabeça-escareada-hbs
  • aplicação-parafuso-de-cabeça-escareada-hbs
  • aplicação-parafuso-de-cabeça-escareada-hbs
  • aplicação-parafuso-de-cabeça-escareada-hbs
  • aplicação-parafuso-de-cabeça-escareada-hbs
ETA-11/0030
UKCA 1
ICC-ES 233
ELC 4645
CBL 1
Missing Title
Missing Title

Entre os parafusos para madeira escolha HBS, o parafuso para carpintaria sinónimo de garantia de qualidade e completitude de gama.

As resistências superiores tornam HBS o parafuso preferido pelos carpinteiros entre os parafusos torx. Em aço ao carbono com eletrogalvanização, é projetado para uso com madeira maciça, madeira lamelada, painéis à base de madeira e madeira de alta densidade.

Os valores também são testados, certificados e calculados por aplicação em CLT, microlamelar LVL e madeira de alta densidade.

A rosca assimétrica em forma de “guarda-chuva” assegura uma elevada capacidade de penetração na madeira. A excelente resistência à rutura e à tensão do aço (fy,k = 1000 N/mm2) e a resistência à torção ftor,k muito elevada tornam-a extremamente segura em fase de aparafusamento.

Dúctil, apresenta um ângulo de dobra mais amplo de 20° em relação à norma, certificado de acordo com ETA 11/0030. Ensaios cíclicos SEISMIC-REV conduzidos de acordo com a norma EN 12512. Performance sísmica testada de acordo com a norma EN 14592.

HBS é homologado para aplicações estruturais solicitadas em qualquer direção em relação à fibra (α = 0° - 90°).

Os parafusos para madeira HBS são aplicáveis nas classes de serviço 1 e 2.

Não contêm vestígios de crómio hexovalente e são conformes às mais rigorosas normas de regulamento das substâncias químicas (SVHC).

As informações REACH estão disponíveis.

Entre em contacto com o agente local Descarregue o catálogo

Características

FOCUS gama extremamente completa
CABEÇA de embeber com nervuras sub-cabeça
DIÂMETRO de 3,5 a 12,0 mm
COMPRIMENTO de 30 a 600 mm

Documentação

Ficha técnica
Guia De Distâncias Mínimas
Ficha técnica USA
Ficha técnica CANADA
Ficha técnica JAPAN
ICC-ES Evaluation report USA
ICC-ES Listing report CANADA
Certificado ETA
Declaração de desempenho (DOP) Descarregue
Caderno de encargos
Timber connections with Xylofon
File CAD
File BIM.ifc
File BIM.rfa
Entre em contacto com o agente local Descarregue o catálogo

HBS

CÓDIGO info d₁
[mm]
 L
[mm]
 b
[mm]
 d₁
[in]
 L
[in]
 b
[in]
 TX pçs
HBS3540 - 3.5 40 18 0.14 1 9/16'' 11/16'' TX15 500
HBS3545 - 3.5 45 24 0.14 1 3/4'' 15/16'' TX15 400
HBS3550 - 3.5 50 24 0.14 1 15/16'' 15/16'' TX15 400
HBS430 - 4 30 18 0.16 1 3/16'' 11/16'' TX20 500
HBS435 - 4 35 18 0.16 1 3/8'' 11/16'' TX20 500
HBS440 - 4 40 24 0.16 1 9/16'' 15/16'' TX20 500
HBS445 - 4 45 30 0.16 1 3/4'' 1 3/16'' TX20 400
HBS450 - 4 50 30 0.16 1 15/16'' 1 3/16'' TX20 400
HBS460 - 4 60 35 0.16 2 3/8'' 1 3/8'' TX20 200
HBS470 - 4 70 40 0.16 2 3/4'' 1 9/16'' TX20 200
HBS480 - 4 80 40 0.16 3 1/8'' 1 9/16'' TX20 200
HBS4540 - 4.5 40 24 0.18 1 9/16'' 15/16'' TX20 400
HBS4545 - 4.5 45 30 0.18 1 3/4'' 1 3/16'' TX20 400
HBS4550 - 4.5 50 30 0.18 1 15/16'' 1 3/16'' TX20 200
HBS4560 - 4.5 60 35 0.18 2 3/8'' 1 3/8'' TX20 200
HBS4570 - 4.5 70 40 0.18 2 3/4'' 1 9/16'' TX20 200
HBS4580 - 4.5 80 40 0.18 3 1/8'' 1 9/16'' TX20 200
HBS540 - 5 40 24 0.2 1 9/16'' 15/16'' TX25 200
HBS545 - 5 45 24 0.2 1 3/4'' 15/16'' TX25 200
HBS550 - 5 50 24 0.2 1 15/16'' 15/16'' TX25 200
HBS560 - 5 60 30 0.2 2 3/8'' 1 3/16'' TX25 200
HBS570 - 5 70 35 0.2 2 3/4'' 1 3/8'' TX25 100
HBS580 - 5 80 40 0.2 3 1/8'' 1 9/16'' TX25 100
HBS590 - 5 90 45 0.2 3 1/2'' 1 3/4'' TX25 100
HBS5100 - 5 100 50 0.2 4'' 1 15/16'' TX25 100
HBS5120 - 5 120 60 0.2 4 3/4'' 2 3/8'' TX25 100
HBS640 - 6 40 35 0.24 1 9/16'' 1 3/8'' TX30 100
HBS650 - 6 50 35 0.24 1 15/16'' 1 3/8'' TX30 100
HBS660 - 6 60 30 0.24 2 3/8'' 1 3/16'' TX30 100
HBS670 - 6 70 40 0.24 2 3/4'' 1 9/16'' TX30 100
HBS680 - 6 80 40 0.24 3 1/8'' 1 9/16'' TX30 100
HBS690 - 6 90 50 0.24 3 1/2'' 1 15/16'' TX30 100
HBS6100 - 6 100 50 0.24 4'' 1 15/16'' TX30 100
HBS6110 - 6 110 60 0.24 4 3/8'' 2 3/8'' TX30 100
HBS6120 - 6 120 60 0.24 4 3/4'' 2 3/8'' TX30 100
HBS6130 - 6 130 60 0.24 5 1/8'' 2 3/8'' TX30 100
HBS6140 - 6 140 75 0.24 5 1/2'' 2 15/16'' TX30 100
HBS6150 - 6 150 75 0.24 6'' 2 15/16'' TX30 100
HBS6160 - 6 160 75 0.24 6 1/4'' 2 15/16'' TX30 100
HBS6180 - 6 180 75 0.24 7 1/8'' 2 15/16'' TX30 100
HBS6200 - 6 200 75 0.24 8'' 2 15/16'' TX30 100
HBS6220 - 6 220 75 0.24 8 5/8'' 2 15/16'' TX30 100
HBS6240 - 6 240 75 0.24 9 1/2'' 2 15/16'' TX30 100
HBS6260 - 6 260 75 0.24 10 1/4'' 2 15/16'' TX30 100
HBS6280 - 6 280 75 0.24 11'' 2 15/16'' TX30 100
HBS6300 - 6 300 75 0.24 11 3/4'' 2 15/16'' TX30 100
HBS6320 - 6 320 75 0.24 12 5/8'' 2 15/16'' TX30 100
HBS6340 - 6 340 75 0.24 13 3/8'' 2 15/16'' TX30 100
HBS6360 - 6 360 75 0.24 14 1/4'' 2 15/16'' TX30 100
HBS6380 - 6 380 75 0.24 15'' 2 15/16'' TX30 100
HBS6400 - 6 400 75 0.24 15 3/4'' 2 15/16'' TX30 100
HBS880 - 8 80 52 0.32 3 1/8'' 2 1/16'' TX40 100
HBS8100 - 8 100 52 0.32 4'' 2 1/16'' TX40 100
HBS8120 - 8 120 60 0.32 4 3/4'' 2 3/8'' TX40 100
HBS8140 - 8 140 60 0.32 5 1/2'' 2 3/8'' TX40 100
HBS8160 - 8 160 80 0.32 6 1/4'' 3 1/8'' TX40 100
HBS8180 - 8 180 80 0.32 7 1/8'' 3 1/8'' TX40 100
HBS8200 - 8 200 80 0.32 8'' 3 1/8'' TX40 100
HBS8220 - 8 220 80 0.32 8 5/8'' 3 1/8'' TX40 100
HBS8240 - 8 240 80 0.32 9 1/2'' 3 1/8'' TX40 100
HBS8260 - 8 260 80 0.32 10 1/4'' 3 1/8'' TX40 100
HBS8280 - 8 280 80 0.32 11'' 3 1/8'' TX40 100
HBS8300 - 8 300 100 0.32 11 3/4'' 4'' TX40 100
HBS8320 - 8 320 100 0.32 12 5/8'' 4'' TX40 100
HBS8340 - 8 340 100 0.32 13 3/8'' 4'' TX40 100
HBS8360 - 8 360 100 0.32 14 1/4'' 4'' TX40 100
HBS8380 - 8 380 100 0.32 15'' 4'' TX40 100
HBS8400 - 8 400 100 0.32 15 3/4'' 4'' TX40 100
HBS8440 - 8 440 100 0.32 17 1/4'' 4'' TX40 100
HBS8480 - 8 480 100 0.32 19'' 4'' TX40 100
HBS8520 - 8 520 100 0.32 20 1/2'' 4'' TX40 100
HBS8560 - 8 560 100 0.32 22'' 4'' TX40 100
HBS8580 - 8 580 100 0.32 22 13/16'' 4'' TX40 100
HBS8600 - 8 600 100 0.32 23 5/8'' 4'' TX40 100
HBS1080 - 10 80 52 0.4 3 1/8'' 2 1/16'' TX40 50
HBS10100 - 10 100 52 0.4 4'' 2 1/16'' TX40 50
HBS10120 - 10 120 60 0.4 4 3/4'' 2 3/8'' TX40 50
HBS10140 - 10 140 60 0.4 5 1/2'' 2 3/8'' TX40 50
HBS10160 - 10 160 80 0.4 6 1/4'' 3 1/8'' TX40 50
HBS10180 - 10 180 80 0.4 7 1/8'' 3 1/8'' TX40 50
HBS10200 - 10 200 80 0.4 8'' 3 1/8'' TX40 50
HBS10220 - 10 220 80 0.4 8 5/8'' 3 1/8'' TX40 50
HBS10240 - 10 240 80 0.4 9 1/2'' 3 1/8'' TX40 50
HBS10260 - 10 260 80 0.4 10 1/4'' 3 1/8'' TX40 50
HBS10280 - 10 280 80 0.4 11'' 3 1/8'' TX40 50
HBS10300 - 10 300 100 0.4 11 3/4'' 4'' TX40 50
HBS10320 - 10 320 100 0.4 12 5/8'' 4'' TX40 50
HBS10340 - 10 340 100 0.4 13 3/8'' 4'' TX40 50
HBS10360 - 10 360 100 0.4 14 1/4'' 4'' TX40 50
HBS10380 - 10 380 100 0.4 15'' 4'' TX40 50
HBS10400 - 10 400 100 0.4 15 3/4'' 4'' TX40 50
HBS10440 - 10 440 100 0.4 17 1/4'' 4'' TX40 50
HBS10480 - 10 480 100 0.4 19'' 4'' TX40 50
HBS10520 - 10 520 100 0.4 20 1/2'' 4'' TX40 50
HBS10560 - 10 560 100 0.4 22'' 4'' TX40 50
HBS10600 - 10 600 100 0.4 23 5/8'' 4'' TX40 50
HBS12120 - 12 120 80 0.48 4 3/4'' 3 1/8'' TX50 25
HBS12160 - 12 160 80 0.48 6 1/4'' 3 1/8'' TX50 25
HBS12200 - 12 200 80 0.48 8'' 3 1/8'' TX50 25
HBS12240 - 12 240 80 0.48 9 1/2'' 3 1/8'' TX50 25
HBS12280 - 12 280 80 0.48 11'' 3 1/8'' TX50 25
HBS12320 - 12 320 120 0.48 12 5/8'' 4 3/4'' TX50 25
HBS12360 - 12 360 120 0.48 14 1/4'' 4 3/4'' TX50 25
HBS12400 - 12 400 120 0.48 15 3/4'' 4 3/4'' TX50 25
HBS12440 - 12 440 120 0.48 17 1/4'' 4 3/4'' TX50 25
HBS12480 - 12 480 120 0.48 19'' 4 3/4'' TX50 25
HBS12520 - 12 520 120 0.48 20 1/2'' 4 3/4'' TX50 25
HBS12560 - 12 560 120 0.48 22'' 4 3/4'' TX50 25
HBS12600 - 12 600 120 0.48 23 5/8'' 4 3/4'' TX50 25
HBS12700 - 12 700 120 0.48 27 1/2'' 4 3/4'' TX50 25
HBS12800 - 12 800 120 0.48 31 1/2'' 4 3/4'' TX50 25
HBS12900 - 12 900 120 0.48 35 1/2'' 4 3/4'' TX50 25
HBS121000 - 12 1000 120 0.48 39 3/8'' 4 3/4'' TX50 25
