PARAFUSO COM CABEÇA TRONCOCÓNICA PARA CHAPAS

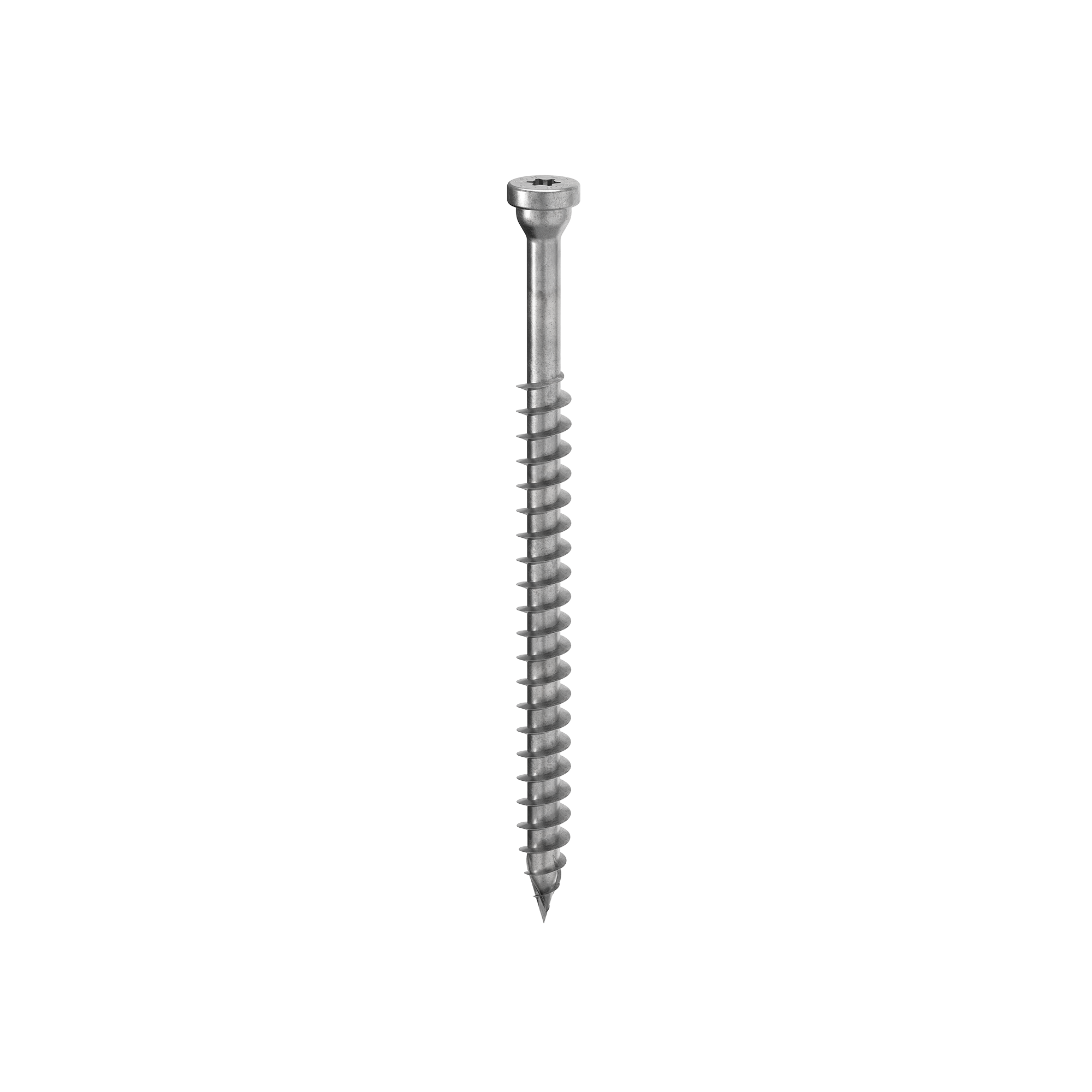

HBS PLATE

HBS PLATE é o parafuso para madeira projetado para juntas de aço-madeira. A forma troncocónica e a espessura aumentada da cabeça permitem a fixação segura das chapas metálicas na madeira. Graças ao maior comprimento da rosca, garantem excelentes valores de resistência ao corte e tração.

HBS PLATE
Descrição
Características
Documentação
Instruções de disposição
Códigos e dimensões
Dados Técnicos
Composição
Produtos relacionados

Confie nos parafusos para madeira HBS PLATE para a fixação de chapas de metal na madeira.

A sub-cabeça troncocónica dos parafusos HBS PLATE gera um efeito de encaixe com o orifício circular da chapa e garante excelentes performance estáticas. O comprimento aumentado da rosca permite obter excelente resistência ao corte e à tração em juntas aço-madeira, com valores acima do normal.

O parafuso para madeira HBS PLATE é ideal nas junções aço-madeira em combinação com chapas de grandes dimensões realizadas sob medida para edifícios de vários andares em madeira. OS valores são testados, certificados e calculados também para a fixação de chapas padrão Rothoblaas.

Em aço ao carbono com eletrogalvanização, é ideal para a utilização com painéis à base de madeira, madeira maciça, madeira lamelada, CLT, LVL e com madeiras de alta densidade. Classes de serviço 1 e 2.

Entre em contacto com o agente local Descarregue o catálogo

Características

FOCUS	ligações aço - madeira
CABEÇA	troncocónicas para chapas
DIÂMETRO	de 8,0 a 12,0 mm
COMPRIMENTO	de 80 a 200 mm

Documentação

Ficha técnica	Escolha um Idioma
Guia De Distâncias Mínimas	Escolha um Idioma
HBS P Ficha técnica 2022	Escolha um Idioma
Ficha técnica USA	Escolha um Idioma
Ficha técnica CANADA	Escolha um Idioma
ICC-ES Evaluation report USA	Escolha um Idioma
ICC-ES Listing report CANADA	Escolha um Idioma
Certificado ETA	Escolha um Idioma
Declaração de desempenho (DOP)	Descarregue
File CAD	Escolha um Idioma
File CAD HBS P 2022	Escolha um Idioma
File BIM.ifc	Escolha um Idioma
File BIM.rfa	Escolha um Idioma

Instruções de disposição

Instruções De Aplicação	Escolha um Idioma

Entre em contacto com o agente local Descarregue o catálogo

HBS PL

CÓDIGO	info	d₁ [mm]	L [mm]	b [mm]	d₁ [in]	L [in]	b [in]	TX	pçs
HBSPL860	-	8	60	52	0.32	2 3/8''	2 1/16''	TX40	100
HBSPL880	-	8	80	55	0.32	3 1/8''	2 3/16''	TX40	100
HBSPL8100	-	8	100	75	0.32	4''	2 15/16''	TX40	100
HBSPL8120	-	8	120	95	0.32	4 3/4''	3 3/4''	TX40	100
HBSPL8140	-	8	140	110	0.32	5 1/2''	4 3/8''	TX40	100
HBSPL8160	-	8	160	130	0.32	6 1/4''	5 1/8''	TX40	100
HBSPL1080	-	10	80	60	0.4	3 1/8''	2 3/8''	TX40	50
HBSPL10100	-	10	100	75	0.4	4''	2 15/16''	TX40	50
HBSPL10120	-	10	120	95	0.4	4 3/4''	3 3/4''	TX40	50
HBSPL10140	-	10	140	110	0.4	5 1/2''	4 3/8''	TX40	50
HBSPL10160	-	10	160	130	0.4	6 1/4''	5 1/8''	TX40	50
HBSPL10180	-	10	180	150	0.4	7 1/8''	6''	TX40	50
HBSPL12100	-	12	100	75	0.48	4''	2 15/16''	TX50	25
HBSPL12120	-	12	120	90	0.48	4 3/4''	3 1/2''	TX50	25
HBSPL12140	-	12	140	110	0.48	5 1/2''	4 3/8''	TX50	25
HBSPL12160	-	12	160	120	0.48	6 1/4''	4 3/4''	TX50	25
HBSPL12180	-	12	180	140	0.48	7 1/8''	5 1/2''	TX50	25
HBSPL12200	-	12	200	160	0.48	8''	6 1/4''	TX50	25

HBS P

CÓDIGO	info	d₁ [mm]	L [mm]	b [mm]	d₁ [in]	L [in]	b [in]	TX	pçs
HBSP860	-	8	60	52	0.32	2 3/8''	2 1/16''	TX40	100
HBSP8140	-	8	140	110	0.32	5 1/2''	4 3/8''	TX40	100
HBSP8160	-	8	160	130	0.32	6 1/4''	5 1/8''	TX40	100
HBSP1080	-	10	80	60	0.4	3 1/8''	2 3/8''	TX40	50
HBSP10100	-	10	100	75	0.4	4''	2 15/16''	TX40	50
HBSP10120	-	10	120	95	0.4	4 3/4''	3 3/4''	TX40	50
HBSP10140	-	10	140	110	0.4	5 1/2''	4 3/8''	TX40	50
HBSP10180	-	10	180	150	0.4	7 1/8''	6''	TX40	50
HBSP12120	-	12	120	90	0.48	4 3/4''	3 1/2''	TX50	25
HBSP12140	-	12	140	110	0.48	5 1/2''	4 3/8''	TX50	25
HBSP12160	-	12	160	120	0.48	6 1/4''	4 3/4''	TX50	25
HBSP12180	-	12	180	140	0.48	7 1/8''	5 1/2''	TX50	25
HBSP12200	-	12	200	160	0.48	8''	6 1/4''	TX50	25

Características

Documentação

Instruções de disposição

HBS PL

HBS P

Produtos relacionados

BEAR

HBS PLATE EVO

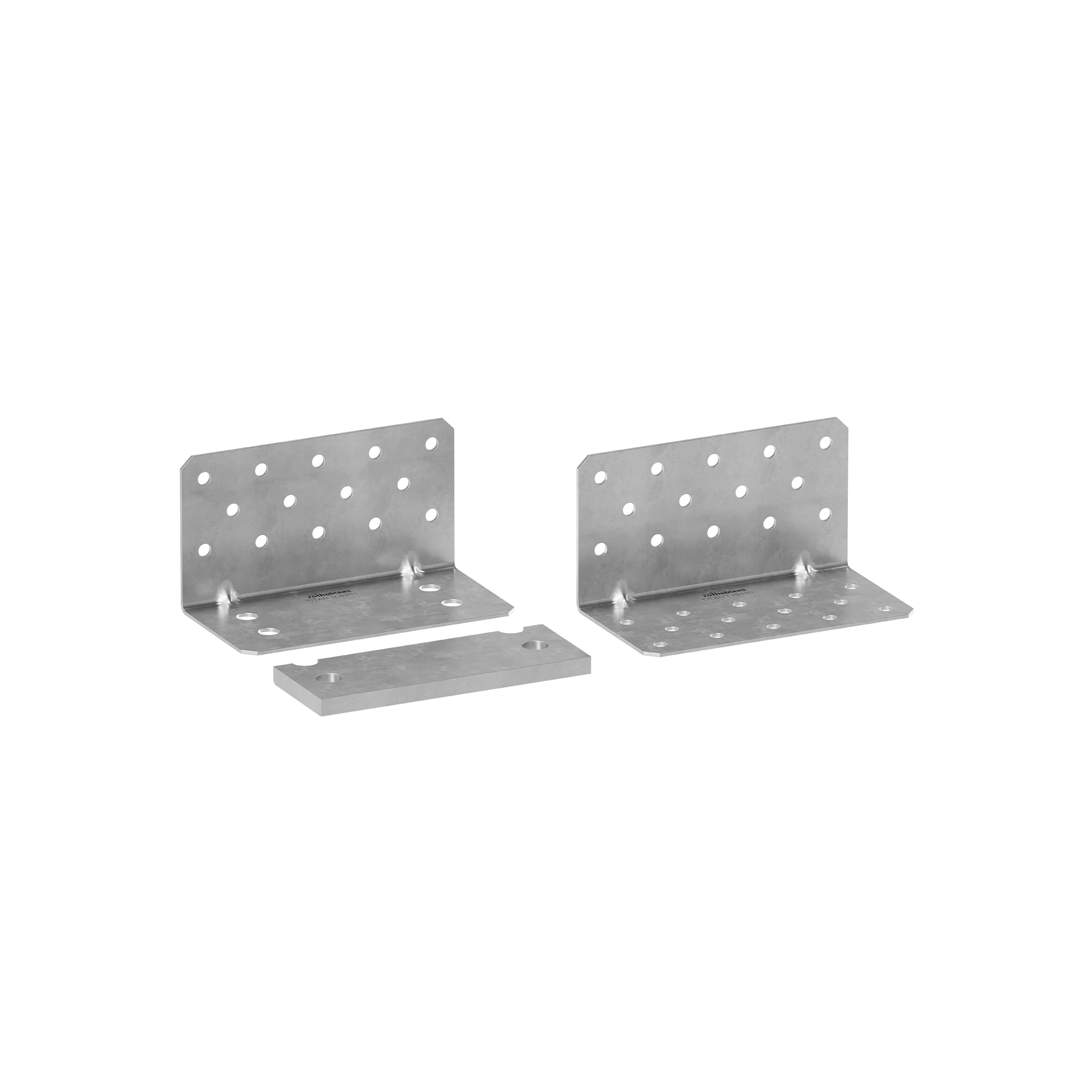

TITAN S
