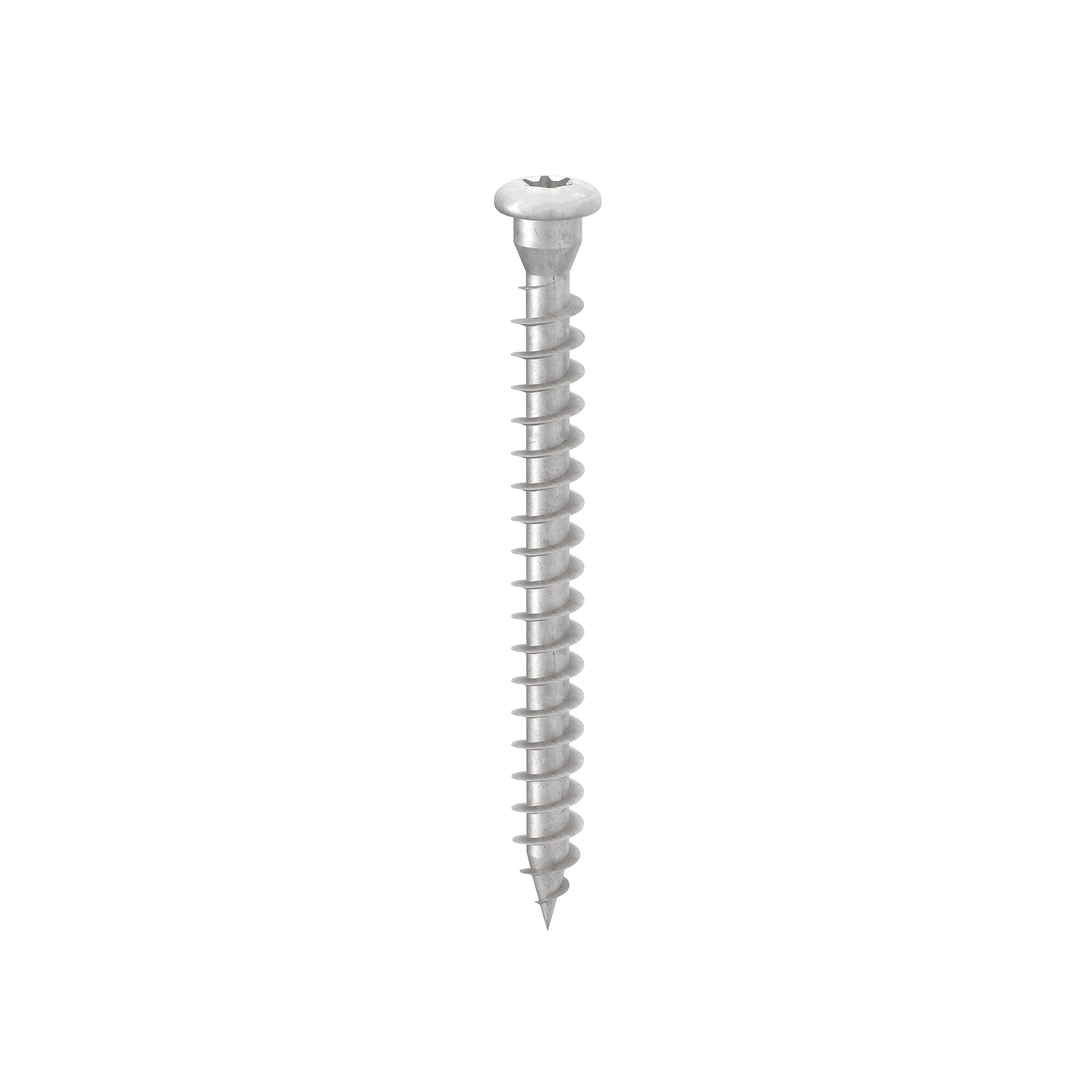

PARAFUSO COM CABEÇA REDONDA PARA CHAPAS
LBS EVO
New

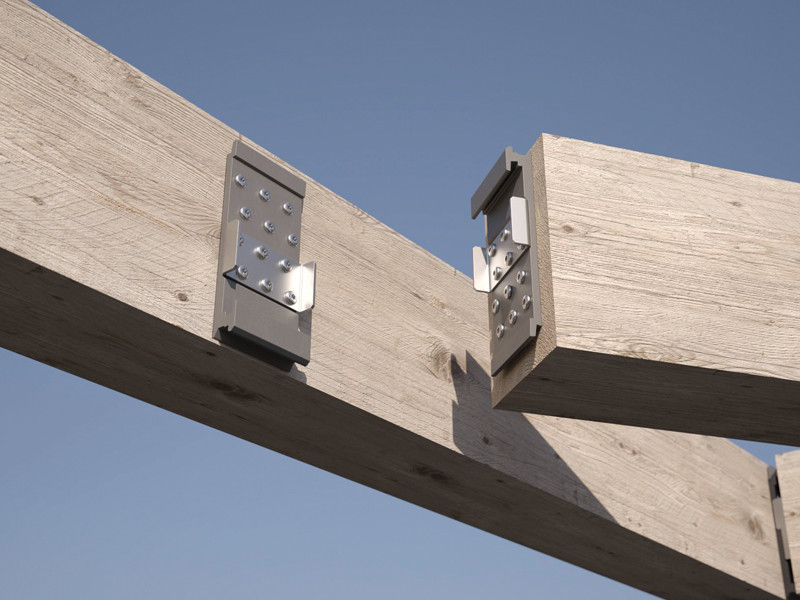

LBS versão EVO concebido para ligações aço-madeira para utilização no exterior. O efeito de encaixe com o orifício da chapa garante excelentes perfomances estáticas.
A classe de resistência à corrosão atmosférica (C4) do revestimento C4 EVO foi testada pelo Research Institutes of Sweden - RISE. Revestimento adequado para utilização em aplicações em madeiras com um nível de acidez (pH) superior a 4, como o abeto, o larício e o pinheiro (ver pág. 314).
Calculável em acordo com o Eurocódigo 5 na condição de ligações açomadeira com chapa espessa também com elementos metálicos finos. Excelentes valores de resistência ao corte.
Documentação
Ficha técnica
|
|
|---|---|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certificado ETA
|
|
| Declaração de desempenho (DOP) | Descarregue |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
LBS EVO
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pçs |
|---|---|---|---|---|---|---|---|---|---|
| LBSEVO540 | - | 5 | 40 | 36 | 0.2 | 1 9/16'' | 1 7/16'' | TX20 | 500 |
| LBSEVO550 | - | 5 | 50 | 46 | 0.2 | 1 15/16'' | 1 13/16'' | TX20 | 200 |
| LBSEVO560 | - | 5 | 60 | 56 | 0.2 | 2 3/8'' | 2 3/16'' | TX20 | 200 |
| LBSEVO570 | - | 5 | 70 | 66 | 0.2 | 2 3/4'' | 2 5/8'' | TX20 | 200 |
| LBSEVO780 | - | 7 | 80 | 75 | 0.28 | 3 1/8'' | 2 15/16'' | TX30 | 100 |
| LBSEVO7100 | - | 7 | 100 | 95 | 0.28 | 4'' | 3 3/4'' | TX30 | 100 |
