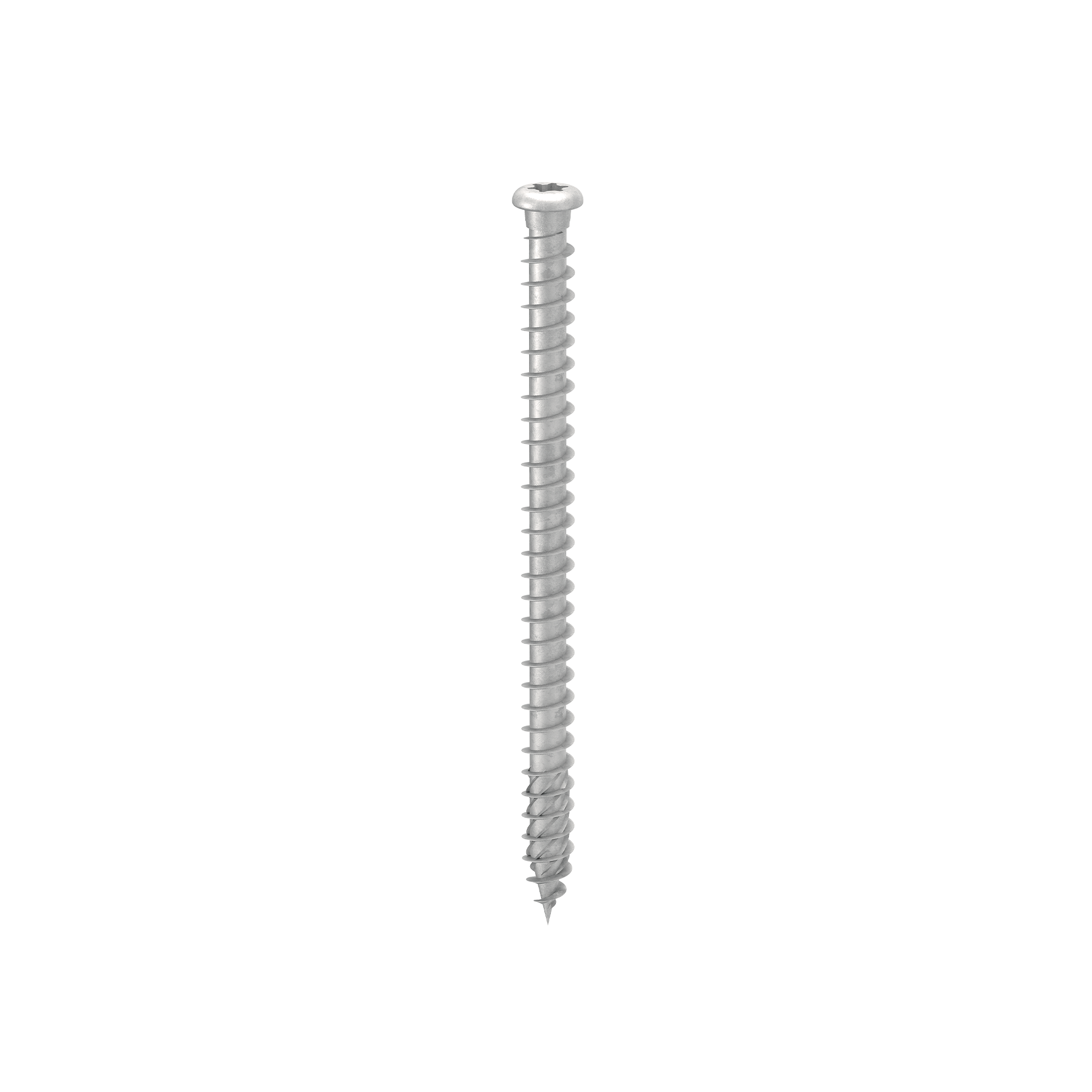

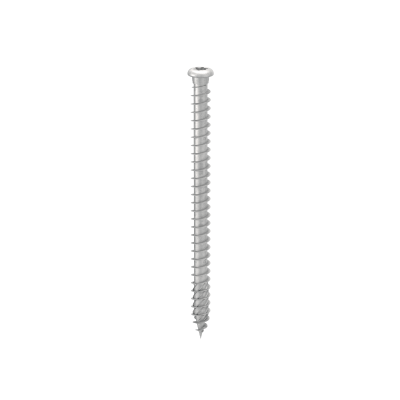

PARAFUSO DE CABEÇA REDONDA PARA CHAPAS EM MADEIRAS DURAS
LBS HARDWOOD EVO
A classe de resistência à corrosão atmosférica (C4) do revestimento C4 EVO foi testada pelo Research Institutes of Sweden - RISE. Revestimento adequado para utilização em aplicações em madeiras com um nível de acidez (pH) superior a 4, como o abeto, o larício e o pinheiro (ver pág. 314).
Ponta especial com elementos fendentes em relevo. A certificação ETA11/0030 permite a utilização com madeiras de alta densidade inteiramente sem pré-furo.

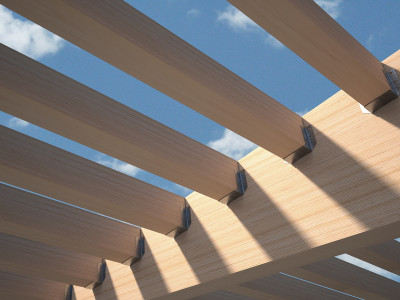

Homologado para aplicações estruturais solicitadas em qualquer direção em relação à fibra.

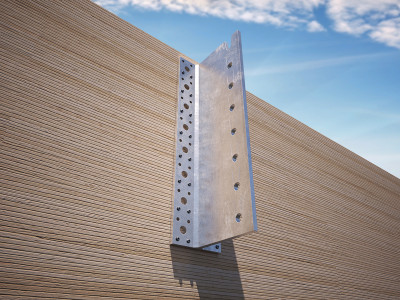

O diâmetro do núcleo interno do parafuso foi aumentado em relação à versão LBS para garantir o aparafusamento nas madeiras com as densidades mais altas. A sub-cabeça cilíndrica foi concebida para a fixação de elementos mecânicos e para produzir um efeito de encastramento com o furo da chapa que garante um excelente desempenho estático.
Documentação
Ficha técnica
|
|
|---|---|
Ficha técnica USA
|
|
Certificado ETA
|
|
| Declaração de desempenho (DOP) | Descarregue |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
LBS HARDWOOD EVO
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pçs |
|---|---|---|---|---|---|---|---|---|---|
| LBSHEVO580 | - | 5 | 80 | 76 | 0.2 | 3 1/8'' | 3'' | TX20 | 200 |
| LBSHEVO5100 | - | 5 | 100 | 96 | 0.2 | 4'' | 3 3/4'' | TX20 | 200 |
| LBSHEVO5120 | - | 5 | 120 | 116 | 0.2 | 4 3/4'' | 4 9/16'' | TX20 | 200 |
| LBSHEVO760 | - | 7 | 60 | 55 | 0.28 | 2 3/8'' | 2 3/16'' | TX30 | 100 |
| LBSHEVO780 | - | 7 | 80 | 75 | 0.28 | 3 1/8'' | 2 15/16'' | TX30 | 100 |
| LBSHEVO7100 | - | 7 | 100 | 95 | 0.28 | 4'' | 3 3/4'' | TX30 | 100 |
| LBSHEVO7120 | - | 7 | 120 | 115 | 0.28 | 4 3/4'' | 4 1/2'' | TX30 | 100 |
| LBSHEVO7160 | - | 7 | 160 | 155 | 0.28 | 6 1/4'' | 6 1/8'' | TX30 | 100 |
| LBSHEVO7200 | - | 7 | 200 | 195 | 0.28 | 8'' | 7 11/16'' | TX30 | 100 |
