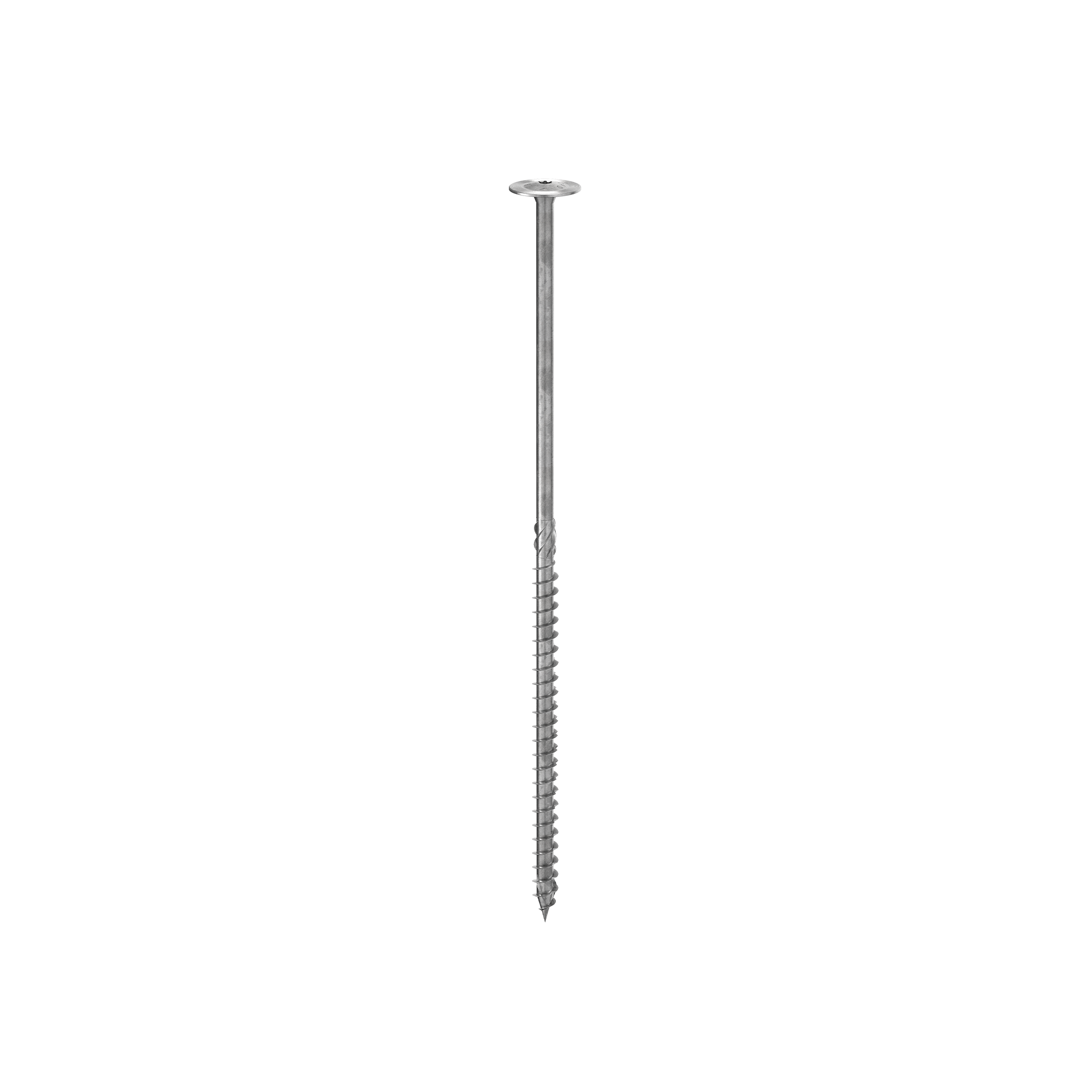

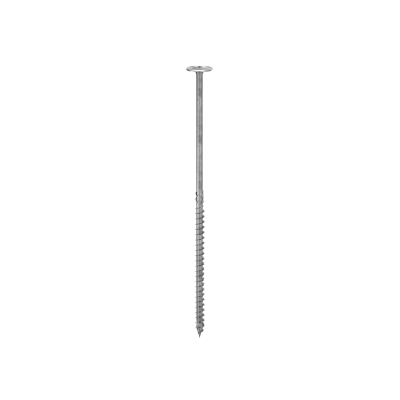

PARAFUSO DE CABEÇA LARGA XL
TBS MAX
A cabeça larga aumentada proporciona uma excelente resistência à penetração da cabeça e capacidade de aperto da junta.
A rosca aumentada do TBS MAX garante uma excelente capacidade de resistência à extração e ao fecho da junta.

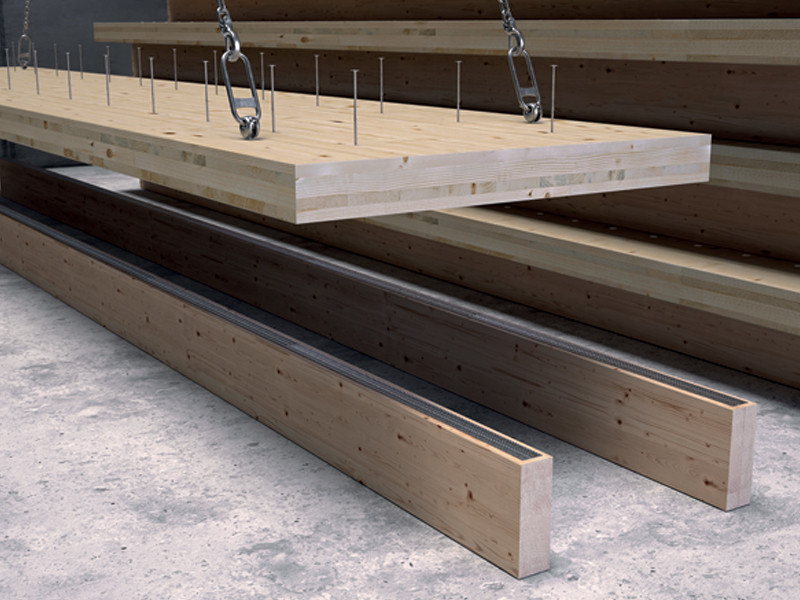

Graças à cabeça larga aumentada e à rosca aumentadas, é o parafuso ideal para a produção de lajes com nervuras (Rippendecke, ribbed floor). Utilizado em conjunto com o SHARP METAL, otimiza o número de fixações, evitando a utilização de prensas nas fases de colagem entre os elementos de madeira.
Graças à ponta 3 THORNS, as distâncias mínimas de instalação são reduzidas. Podem ser utilizados mais parafusos em menos espaço e parafusos maiores em elementos mais pequenos. Os custos e o tempo de execução do projeto são menores
Documentação
Ficha técnica
|
|
|---|---|
Guia De Distâncias Mínimas
|
|
Ficha técnica USA
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certificado ETA
|
|
| Declaração de desempenho (DOP) | Descarregue |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
TBS MAX
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pçs |
|---|---|---|---|---|---|---|---|---|---|
| TBSMAX8120 | - | 8 | 120 | 100 | 0.32 | 4 3/4'' | 4'' | TX40 | 50 |
| TBSMAX8160 | - | 8 | 160 | 120 | 0.32 | 6 1/4'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8180 | - | 8 | 180 | 120 | 0.32 | 7 1/8'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8200 | - | 8 | 200 | 120 | 0.32 | 8'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8220 | - | 8 | 220 | 120 | 0.32 | 8 5/8'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8240 | - | 8 | 240 | 120 | 0.32 | 9 1/2'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8280 | - | 8 | 280 | 120 | 0.32 | 11'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8320 | - | 8 | 320 | 120 | 0.32 | 12 5/8'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8360 | - | 8 | 360 | 120 | 0.32 | 14 1/4'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8400 | - | 8 | 400 | 120 | 0.32 | 15 3/4'' | 4 3/4'' | TX40 | 50 |
