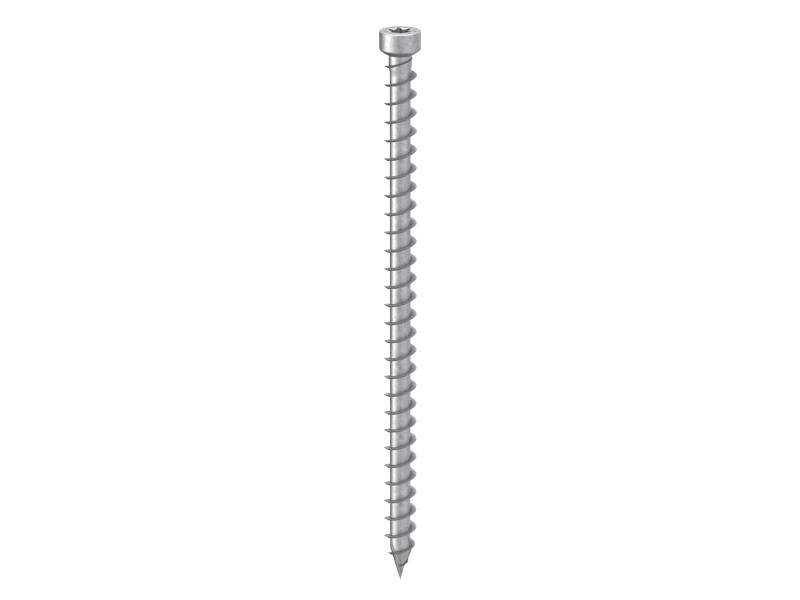

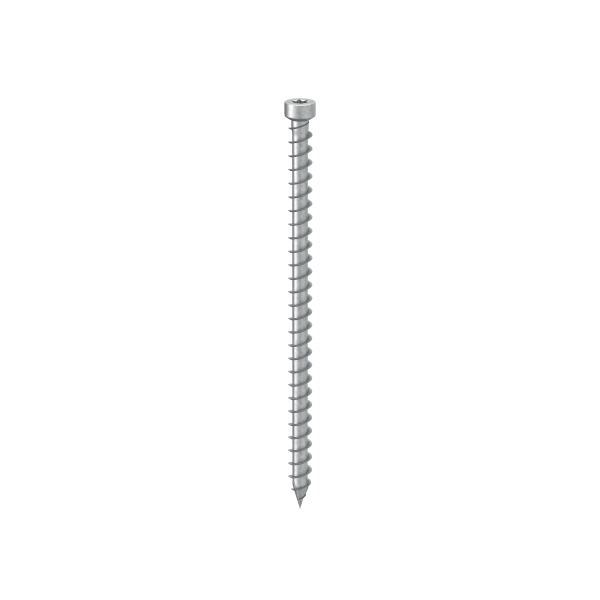

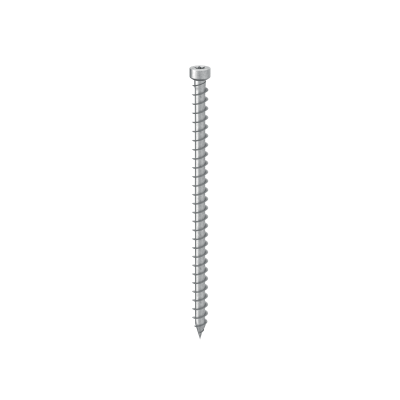

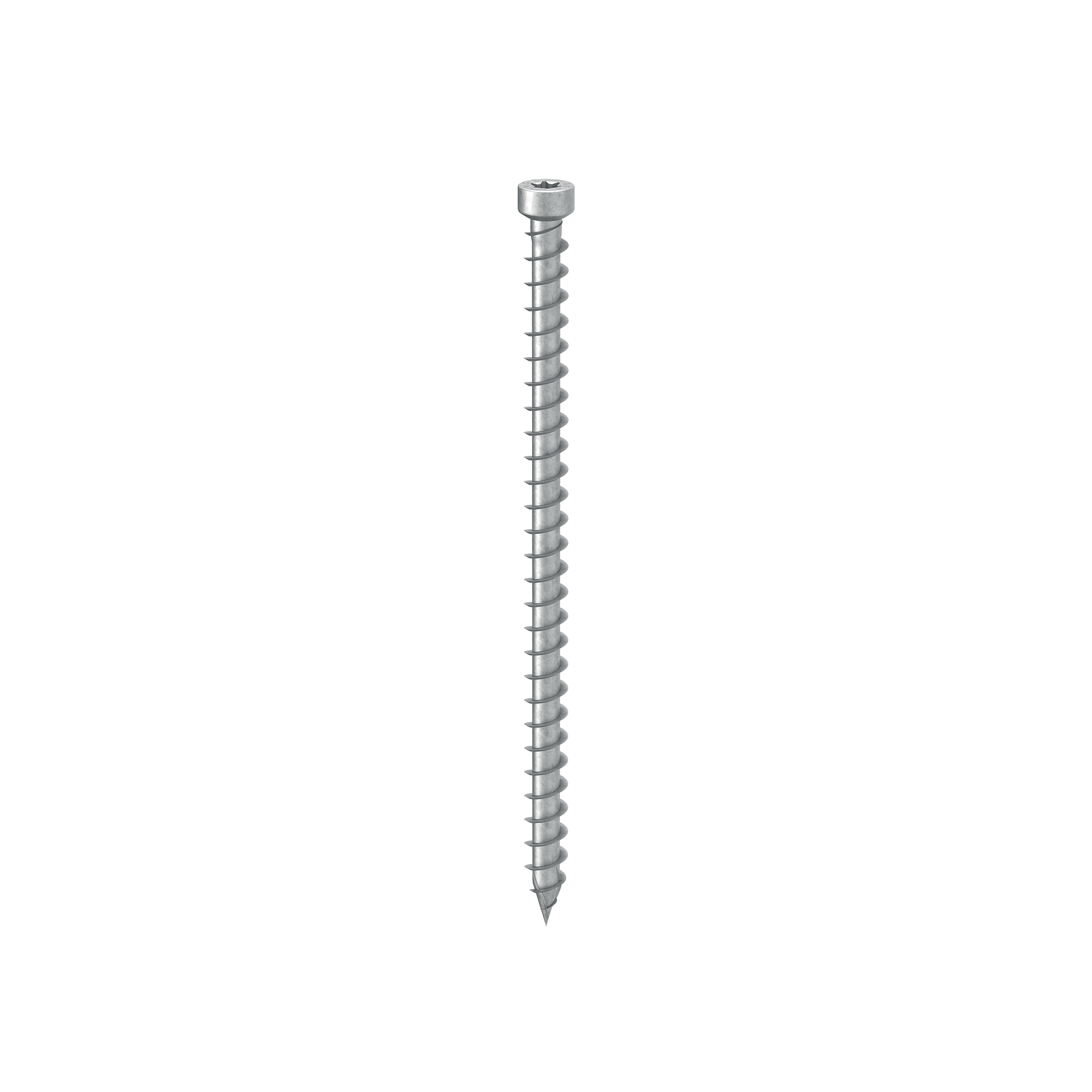

CONECTOR TODO-ROSCA DE CABEÇA CILÍNDRICA
VGZ EVO C5
CORROSIVIDADE ATMOSFÉRICA C5
Revestimento multicamadas capaz de resistir a ambientes exteriores classificados C5 de acordo com a ISO 9223. Salt Spray Test (SST) com
tempo de exposição superior a 3000 horas realizado em parafusos anteriormente aparafusados e desaparafusados em abeto-de-Douglas.
PONTA 3 THORNS
Graças à ponta 3 THORNS, as distâncias mínimas de instalação são reduzidas. Podem ser utilizados mais parafusos em menos espaço e parafusos
maiores em elementos mais pequenos. Os custos e o tempo de execução do projeto são menores.
RESISTÊNCIA MÁXIMA
É o parafuso indicado quando é necessário um elevado desempenho mecânico em condições muito adversas de corrosividade atmosférica. A cabeça cilíndrica torna-o ideal para ligações ocultas, acoplamentos de madeira e reforços estruturais.
Documentação
Ficha técnica
|
|
|---|---|
Ficha técnica USA
|
VGZ EVO C5
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pçs |
|---|---|---|---|---|---|---|---|---|---|
| VGZEVO7140C5 | - | 7 | 140 | 130 | 0.28 | 5 1/2'' | 5 1/8'' | TX30 | 25 |
| VGZEVO7180C5 | - | 7 | 180 | 170 | 0.28 | 7 1/8'' | 6 3/4'' | TX30 | 25 |
| VGZEVO7220C5 | - | 7 | 220 | 210 | 0.28 | 8 5/8'' | 8 1/4'' | TX30 | 25 |
| VGZEVO7260C5 | - | 7 | 260 | 250 | 0.28 | 10 1/4'' | 10'' | TX30 | 25 |
| VGZEVO7300C5 | - | 7 | 300 | 290 | 0.28 | 11 3/4'' | 11 7/16'' | TX30 | 25 |
| VGZEVO9200C5 | - | 9 | 200 | 190 | 0.36 | 8'' | 7 1/2'' | TX40 | 25 |
| VGZEVO9240C5 | - | 9 | 240 | 230 | 0.36 | 9 1/2'' | 9 1/16'' | TX40 | 25 |
| VGZEVO9280C5 | - | 9 | 280 | 270 | 0.36 | 11'' | 10 5/8'' | TX40 | 25 |
| VGZEVO9320C5 | - | 9 | 320 | 310 | 0.36 | 12 5/8'' | 12 3/16'' | TX40 | 25 |
| VGZEVO9360C5 | - | 9 | 360 | 350 | 0.36 | 14 1/4'' | 13 3/4'' | TX40 | 25 |
