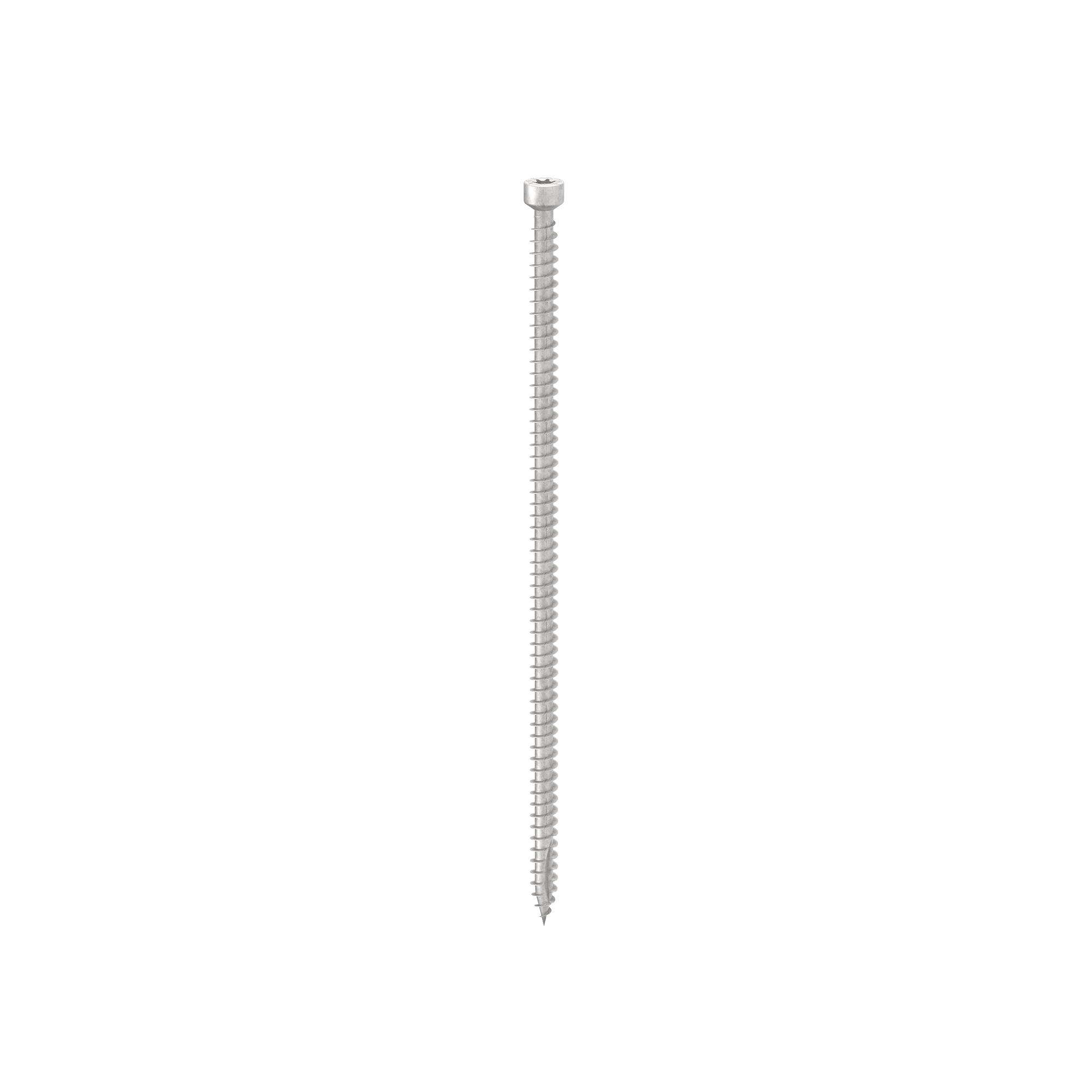

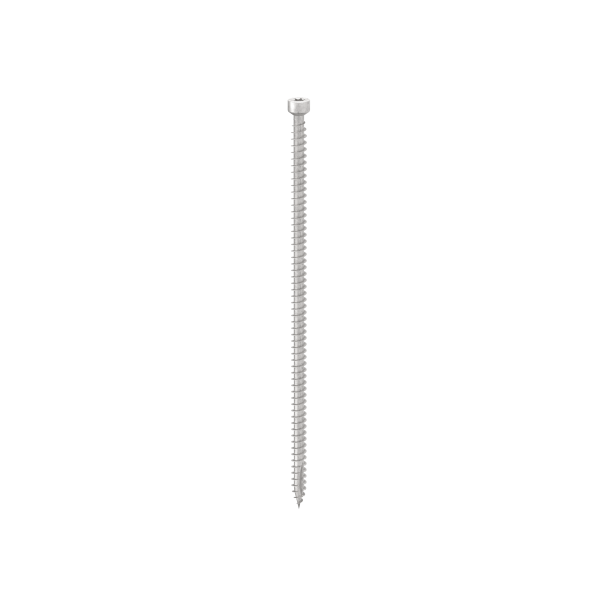

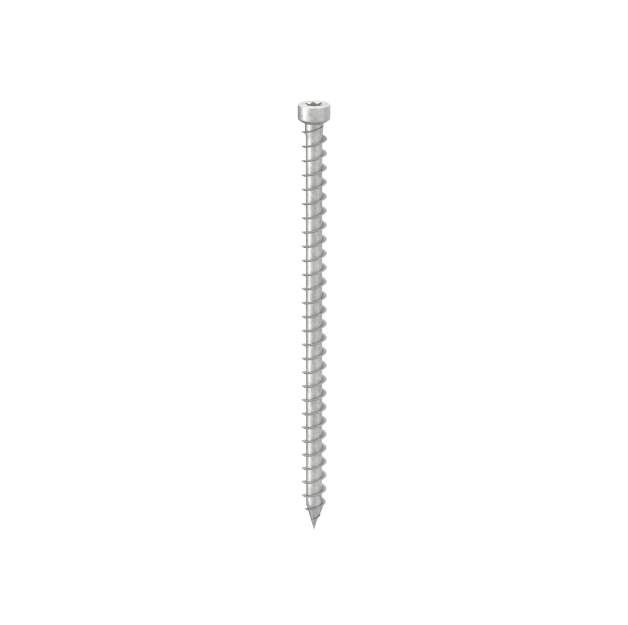

MINI CONECTOR TOTALMENTE ROSCADO DE CABEÇA CILÍNDRICA
VGZ EVO FRAME

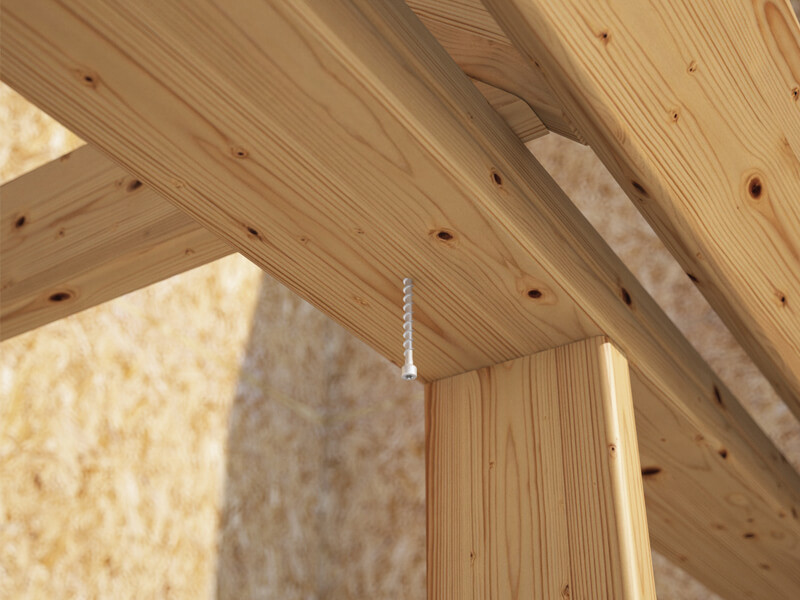

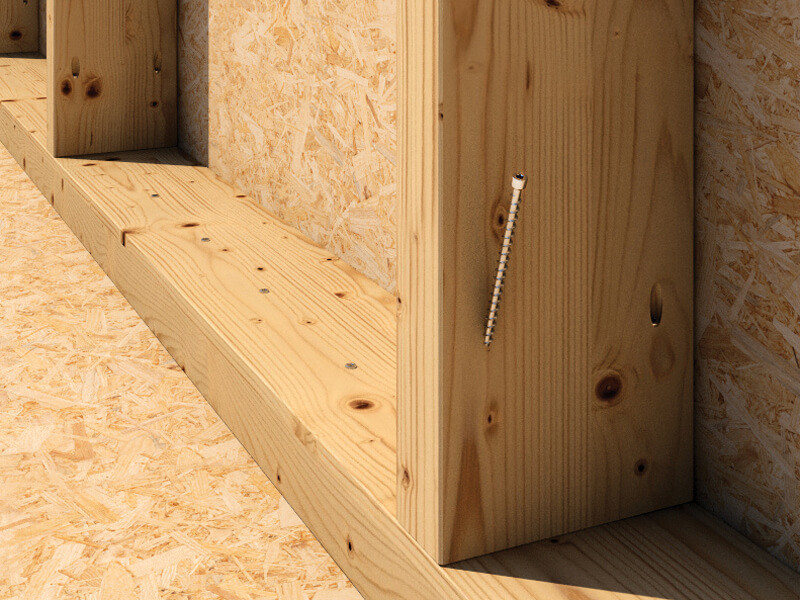

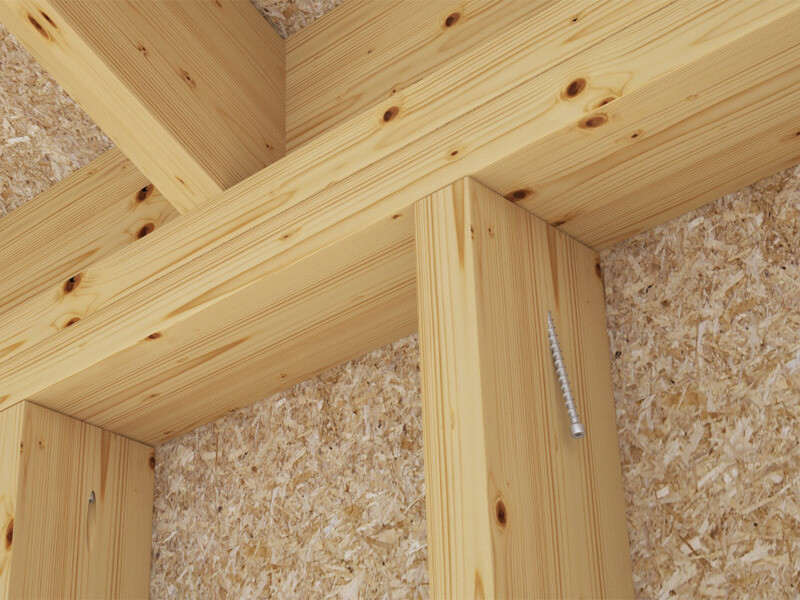

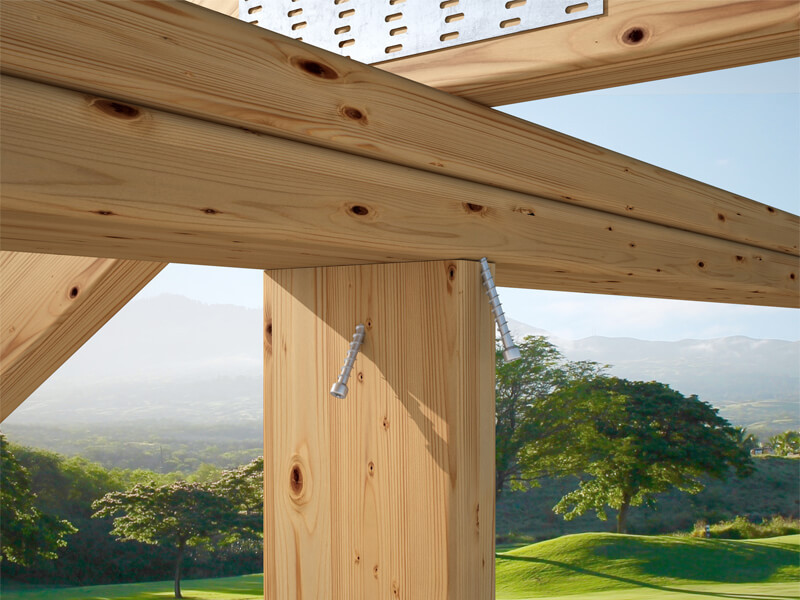

Os parafusos para madeira VGZ EVO FRAME é o conector ideal nas ligações entre elementos de madeira de pequena secção, como as travessas e os montantes das estruturas de armação ligeiras.
A cabeça cilíndrica garante um efeito "oculto" para um resultado estético superior.
Escolha o parafuso para madeira VGZ EVO FRAME para as suas juntas mais pequenas: resistência à corrosão, durabilidade e estética.
VGZ EVO FRAME é o parafuso para madeira certificado para aplicações em direção paralela à fibra e com distâncias mínimas reduzidas.
Os valores são testados, certificados e calculados também para aplicações em CLT e madeiras de alta densidade como o microlamelar LVL.

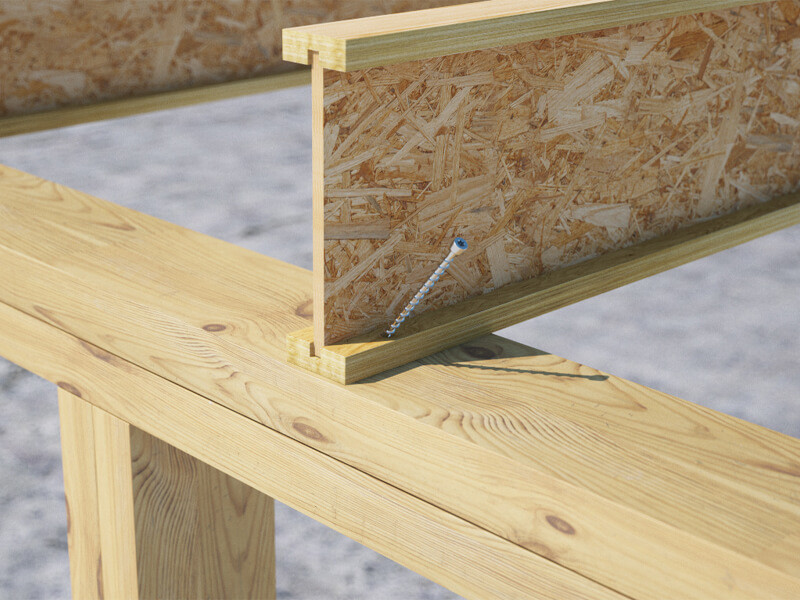

VGZ EVO FRAME é aprovado para aplicações estruturais sob tensão em qualquer direção em relação à fibra (α = 0° - 90°) e é ideal para a fixação de vigas I-Joist.
A segurança é certificada por numerosos testes efetuados para qualquer direção de inserção. A roscagem profunda e aço de alta resistência (fy,k = 1000 N/mm2) para um grande desempenho à tração.
O revestimento multicamadas C4 EVO de 20 μm com tratamento superficial à base de resina epóxida e flocos de alumínio demonstrou a ausência de ferrugem após 1440 horas de exposição em névoa salina, de acordo com a ISO 9227.
Em aço ao carbono com revestimento de elevada resistência à corrosão, VGZ EVO FRAME pode ser usado no exterior na classe de serviço 3 e na classe de corrosividade atmosférica C4.
Ideal para uma utilização com painéis à base de madeira, madeira maciça e **lamelada, CLT e LVL, madeiras de alta densidade, madeiras agressivas contendo taninos e madeiras tratadas quimicamente. Classes de serviço 1, 2 e 3.
Características
| FOCUS | conector para secções estreitas |
|---|---|
| CABEÇA | cilíndrica de embutir |
| DIÂMETRO | 5,3 | 5,6 mm |
| COMPRIMENTO | de 80 a 160 mm |
Documentação
Ficha técnica
|
|
|---|---|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certificado ETA
|
|
| Declaração de desempenho (DOP) | Descarregue |
File CAD
|
VGZ EVO FRAME
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pçs |
|---|---|---|---|---|---|---|---|---|---|
| VGZEVO580 | - | 5.3 | 80 | 70 | 0.21 | 3 1/8'' | 2 3/4'' | TX25 | 50 |
| VGZEVO5100 | - | 5.3 | 100 | 90 | 0.21 | 4'' | 3 1/2'' | TX25 | 50 |
| VGZEVO5120 | - | 5.3 | 120 | 110 | 0.21 | 4 3/4'' | 4 3/8'' | TX25 | 50 |
| VGZEVO5140 | - | 5.6 | 140 | 130 | 0.23 | 5 1/2'' | 5 1/8'' | TX25 | 50 |
| VGZEVO5160 | - | 5.6 | 160 | 150 | 0.23 | 6 1/4'' | 6'' | TX25 | 50 |
