H-RAIL OVERHEAD

New

O trabalho em altura requer um método de ancoragem fiável, mas as soluções tradicionais podem muitas vezes ser esteticamente pouco atrativas ou restringir a utilização da área de trabalho. O sistema de carril H-RAIL é uma solução flexível e segura, caracterizada por um impacto visual mínimo. Graças à sua estrutura, o H-RAIL necessita de poucos pontos de fixação e permite criar linhas de ancoragem rígidas em diferentes configurações. H-RAIL é a opção ideal para trabalhar em altura, tanto no modo de retenção como de suspensão.

Os trabalhos em altura com H-RAIL OVERHEAD

O sistema H-RAIL foi especialmente concebido para ser utilizado com uma unidade corrediça, equipada com quatro rodas, tornando-o ideal para trabalhos em altura, tanto no modo antiqueda como no modo suspenso.

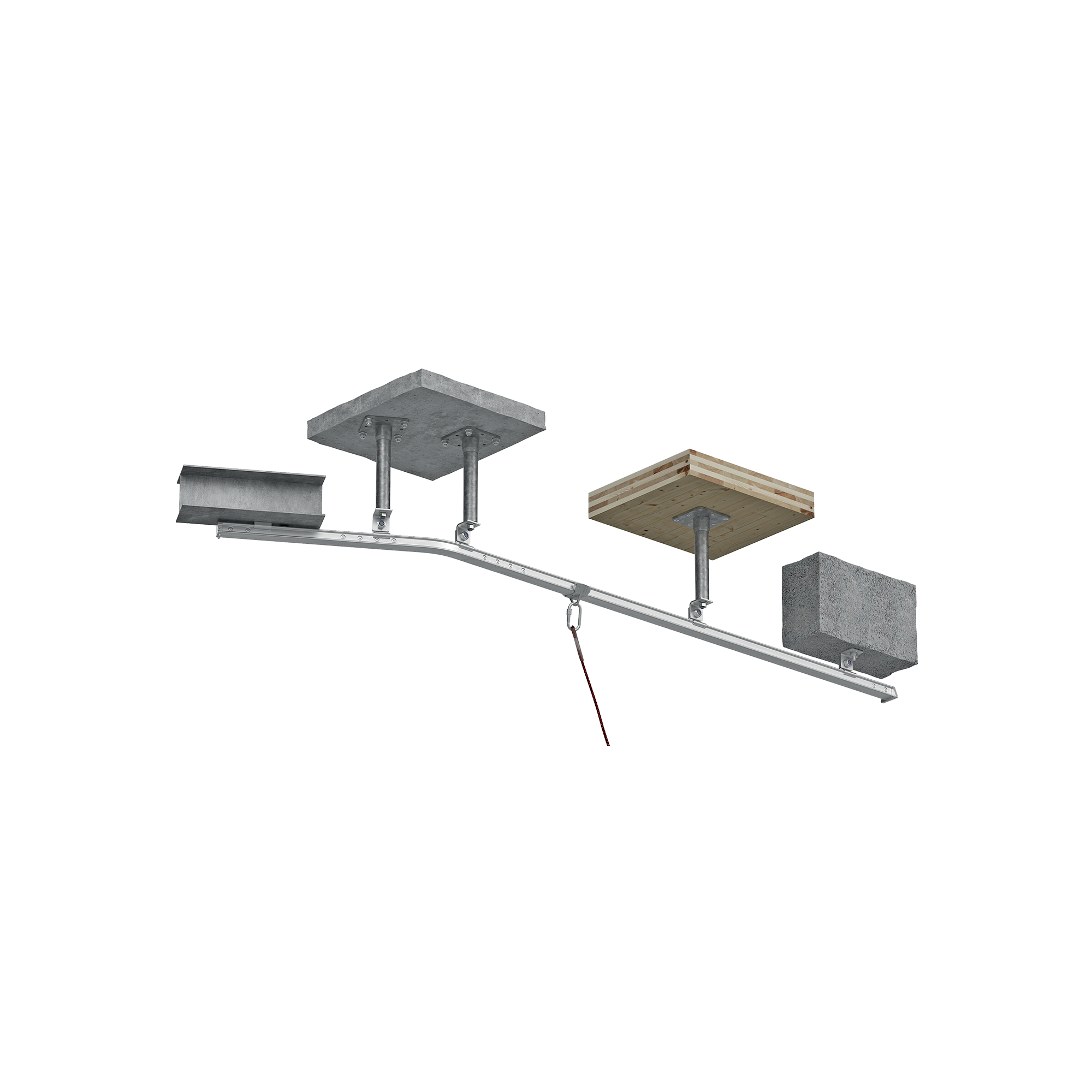

A versatilidade do H-RAIL permite a montagem em diferentes tipos de estruturas, quer sejam de madeira, betão ou aço, adaptando-se perfeitamente a todos os requisitos de instalação. Ao contrário dos outros modelos disponíveis, o H-RAIL OVERHEAD é instalado por baixo da estrutura de suporte, enquanto o H-RAIL ON WALL é instalado na parede e o H-RAIL ON FLOOR na cobertura.

Com um entre-eixo que pode chegar aos 6 metros entre suportes, o processo de montagem do H-RAIL requer apenas alguns pontos de fixação, simplificando a sua instalação.

O que se entende por trabalho em altura

O trabalho em altura é definido como qualquer tipo de atividade laboral com risco de queda de uma altura superior a 2 metros, o que implica a necessidade de garantir a segurança dos operadores contra quedas a cada passo. Muitas vezes, são adotadas soluções que ocupam muito espaço como os cestos suspensos (BMU), para efetuar trabalhos como a manutenção de fachadas, especialmente em grandes edifícios. No entanto, estes cestos requerem grandes espaços e requisitos de instalação, que devem ser tidos em conta desde a fase de conceção do edifício. O H-RAIL oferece uma solução alternativa com um desempenho superior graças à sua simplicidade e leveza.

H-RAIL OVERHEAD da Rothoblaas representa a expressão máxima em segurança para trabalhos em altura e manutenção de coberturas e fachadas. Concebido com o objetivo principal de proporcionar a máxima proteção dos operadores, este sistema de ancoragem inovador oferece uma solução fiável e robusta para qualquer tipo de estrutura. A sua instalação é extremamente simples e não requer intervenções complexas de alvenaria, garantindo uma eficiência de montagem excecional. O design ergonómico e compacto integra-se harmoniosamente na arquitetura circundante, preservando a estética do local.

Fabricado com materiais da mais alta qualidade e resistência, o H-RAIL garante uma proteção duradoura, oferecendo tranquilidade e segurança tanto aos operadores como aos utilizadores das instalações envolvidas. A sua versatilidade e fiabilidade tornam-no a escolha ideal para uma ampla gama de aplicações, desde a manutenção industrial às intervenções em edifícios residenciais, contribuindo para elevar os padrões de segurança e a proteger as vidas de quem trabalha em altura.

Documentação

Ficha técnica
Declaração de conformidade
Normas de segurança, instruções de utilização e instalação
File BIM.ifc
File BIM.rfa
Declaração de colocação e inspecção

Instruções de disposição

Manual de instalação

CARRIL

CÓDIGO descrição pçs
RAIL3000 3m aluminium rail 1
RAILC90 90° aluminium bend for rail 1
RAILC120 120° aluminium bend for rail 1
RAILC135 135° aluminium bend for rail 1
RAILC150 150° aluminium bend for rail 1

SUPORTE

CÓDIGO descrição pçs
RAILBRAT support element for rail 1
RAILBRAT12 M12 plate for RAILBRAT 1
RAILBRAT16 M16 plate for RAILBRAT 1
RAILBRATW for fixing on wood 1
RAILBRAS for direct fixing on steel 1

TERMINAL

CÓDIGO descrição pçs
RAILEND rail end-stop without exit 1
RAILENDOPEN rail end-stop with exit 1

LIGAÇÃO

CÓDIGO descrição pçs
RAILJUN junction for rails and bends 1

DISPOSITIVO DESLIZANTE

CÓDIGO descrição pçs
RAILSLIDE sliding device 1
RAILSLIDEOH slide for overhead application 1

TOOL

CÓDIGO descrição pçs
RAILJUNTOOL template for rail junction holes 1
RAILPLATE Rail system ID plate 1

FIXAÇÃO

CÓDIGO descrição pçs
RAILOCKSCREW Lock screw 250
RAILSCREW DIN 7991 A2-70 50

TARGAHORxy

CÓDIGO descrição pçs
TARGAHORIT Label plate for PATROL and H-RAIL systems IT 1
TARGAHORDE Label plate for PATROL and H-RAIL systems DE 1
TARGAHOREN Label plate for PATROL and H-RAIL systems EN 1
TARGAHORES Label plate for PATROL and H-RAIL systems ES 1
TARGAHORFR Label plate for PATROL and H-RAIL systems FR 1
TARGAHORPT Label plate for PATROL and H-RAIL systems PT 1
TARGAHORRU Label plate for PATROL and H-RAIL systems RU 1
TARGAHORCS Label plate for PATROL and H-RAIL systems CS 1
TARGAHORDA Label plate for PATROL and H-RAIL systems DA 1
TARGAHOREL Label plate for PATROL and H-RAIL systems EL 1
TARGAHORET Label plate for PATROL and H-RAIL systems ET 1
TARGAHORFI Label plate for PATROL and H-RAIL systems FI 1
TARGAHORHR Label plate for PATROL and H-RAIL systems HR 1
TARGAHORHU Label plate for PATROL and H-RAIL systems HU 1
TARGAHORIS Label plate for PATROL and H-RAIL systems IS 1
TARGAHORJA Label plate for PATROL and H-RAIL systems JA 1
TARGAHORLT Label plate for PATROL and H-RAIL systems LT 1
TARGAHORLV Label plate for PATROL and H-RAIL systems LV 1
TARGAHORNL Label plate for PATROL and H-RAIL systems NL 1
TARGAHORNO Label plate for PATROL and H-RAIL systems NO 1
TARGAHORPL Label plate for PATROL and H-RAIL systems PL 1
TARGAHORRO New Label plate for PATROL and H-RAIL systems RO 1
TARGAHORSK Label plate for PATROL and H-RAIL systems SK 1
TARGAHORSL Label plate for PATROL and H-RAIL systems SL 1
TARGAHORSV Label plate for PATROL and H-RAIL systems SV 1
TARGAHORTR Label plate for PATROL and H-RAIL systems TR 1
TARGAHORZH Label plate for PATROL and H-RAIL systems ZH 1
TARGAHORAR Label plate for PATROL and H-RAIL systems AR 1
