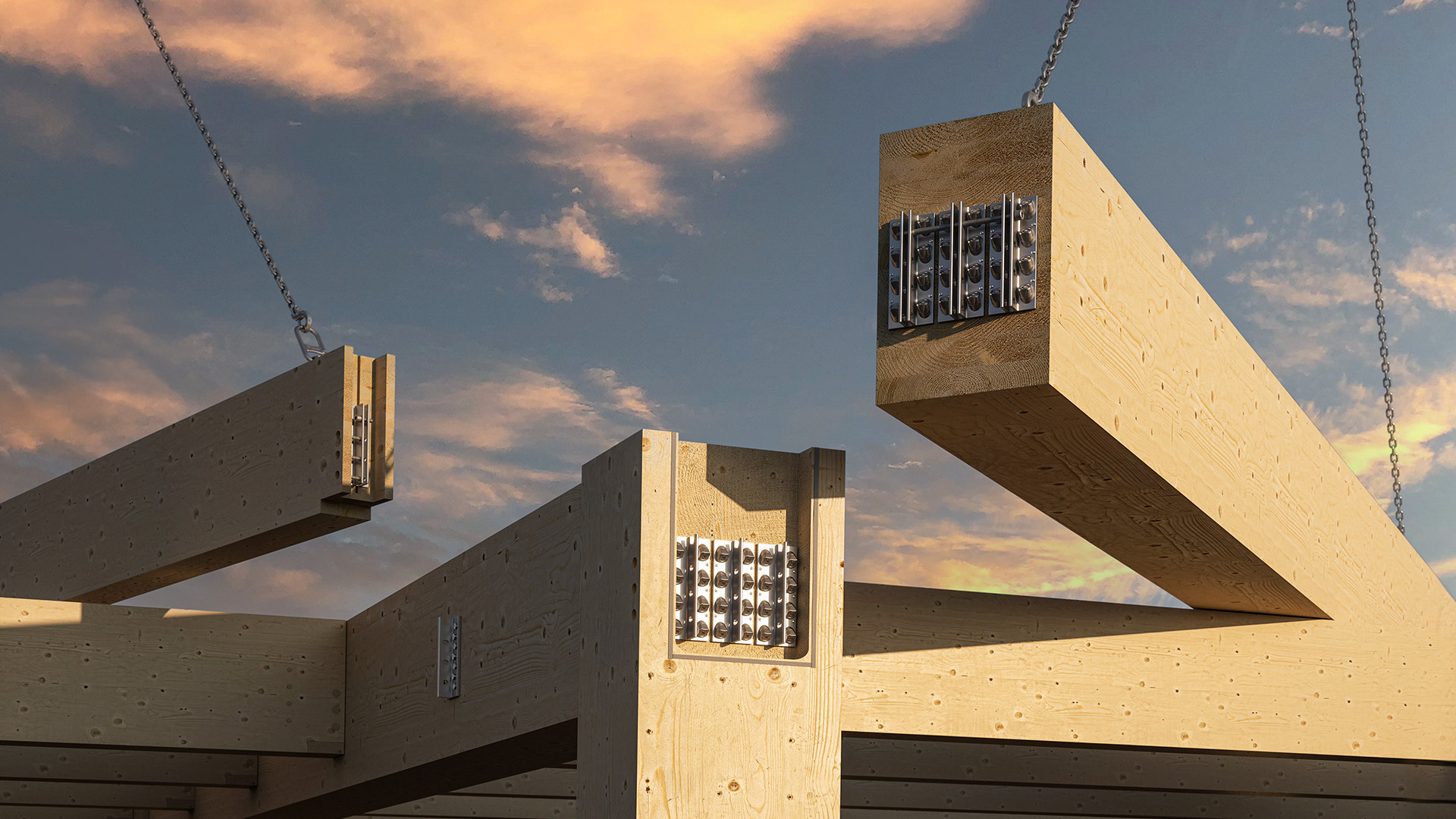

FOLHA DE CÁLCULO PARA JUNTAS COM CONECTOR DE DOBRADIÇA ALUMEGA
Cálculo de uma ligação entre elementos de madeira com conector de dobradiça ALUMEGA, sujeita a cargas axiais e de corte em todas as direções.
Permite verificar e determinar as resistências de projeto de acordo com a norma EN 1995:2014, aplicando o método de cálculo de acordo com a ETA-23/0824. Ao inserir as cargas e a combinação de conectores com as respetivas fixações (parafusos, parafusos rosca métrica, cavilhas), a folha de cálculo determina a capacidade portante do sistema e verifica-a.
Além disso, permite a utilização dos conectores ALUMEGA HV (parafusos VGS e anilha de 45°) e ALUMEGA HP (parafusos HBS PLATE e parafuso rosca métrica KOS) para a fixação no elemento principal; ALUMEGA JV (parafusos VGS e anilha de 45°) e ALUMEGA JS (cavilhas autoperfurantes SBD e cavilhas lisas STA) para a fixação no elemento secundário.
Permite verificar e determinar as resistências de projeto de acordo com a norma EN 1995:2014, aplicando o método de cálculo de acordo com a ETA-23/0824. Ao inserir as cargas e a combinação de conectores com as respetivas fixações (parafusos, parafusos rosca métrica, cavilhas), a folha de cálculo determina a capacidade portante do sistema e verifica-a.
Além disso, permite a utilização dos conectores ALUMEGA HV (parafusos VGS e anilha de 45°) e ALUMEGA HP (parafusos HBS PLATE e parafuso rosca métrica KOS) para a fixação no elemento principal; ALUMEGA JV (parafusos VGS e anilha de 45°) e ALUMEGA JS (cavilhas autoperfurantes SBD e cavilhas lisas STA) para a fixação no elemento secundário.

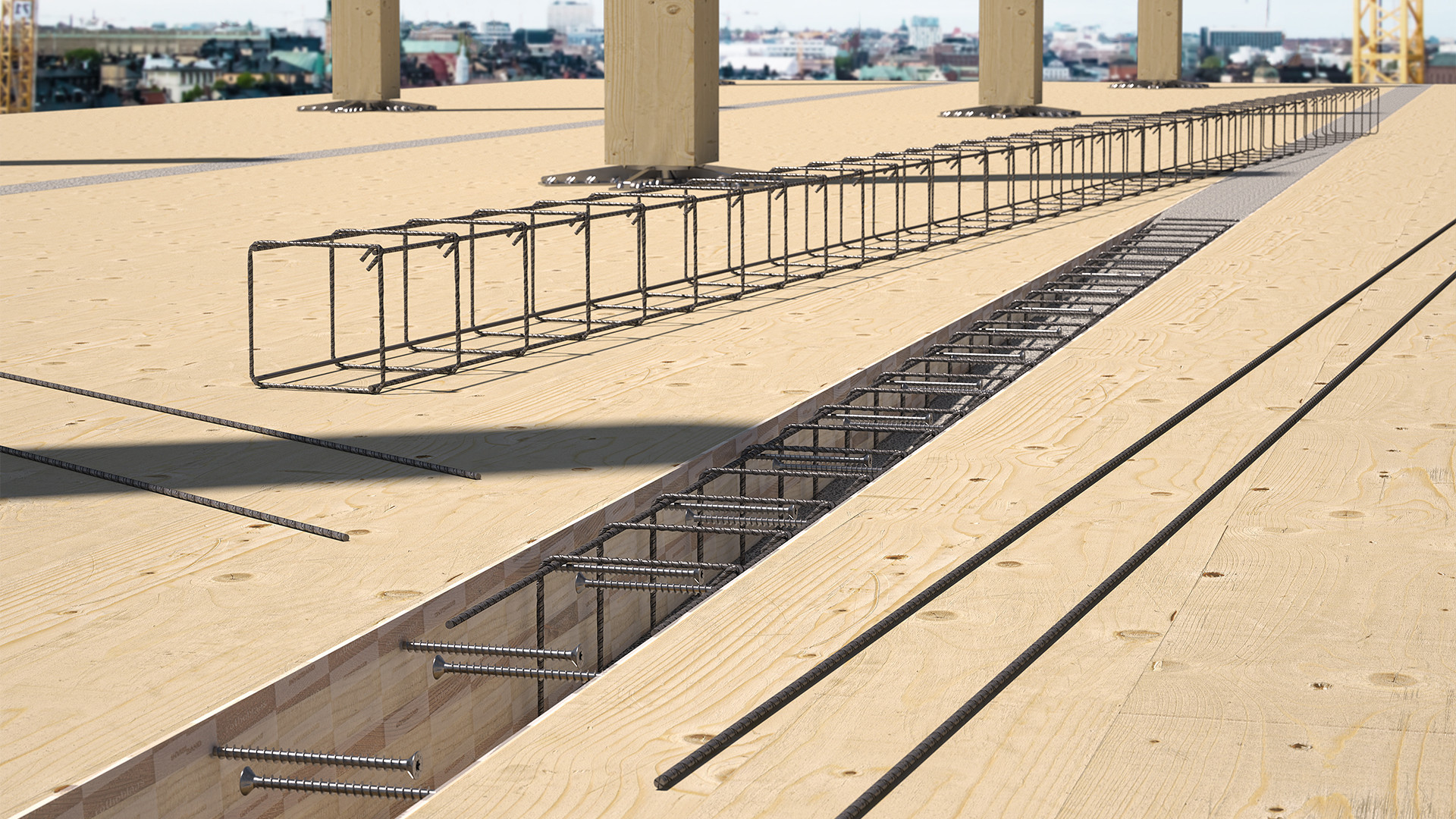

FOLHA DE CÁLCULO PARA SISTEMA DE LIGAÇÃO MADEIRA-BETÃO
Cálculo do sistema de ligação TC FUSION entre painéis CLT com parafusos e barras roscadas para estruturas compósitas de madeira-betão.
Permite determinar as resistências de projeto segundo a norma, aplicando o método de cálculo de acordo com a ETA do produto. Introduzindo as tensões e as dimensões dos elementos (CLT, conectores), determina a capacidade de carga do sistema e efetua a sua verificação (resistência e rigidez).
A folha de cálculo permite a utilização de conectores do tipo VGS, VGZ e RTR para as estratigrafias CLT mais comuns, com a possibilidade de implementar configurações personalizadas, juntamente com a classe de madeira correspondente.
Relatório de cálculo disponível após a conclusão do trabalho.
Permite determinar as resistências de projeto segundo a norma, aplicando o método de cálculo de acordo com a ETA do produto. Introduzindo as tensões e as dimensões dos elementos (CLT, conectores), determina a capacidade de carga do sistema e efetua a sua verificação (resistência e rigidez).
A folha de cálculo permite a utilização de conectores do tipo VGS, VGZ e RTR para as estratigrafias CLT mais comuns, com a possibilidade de implementar configurações personalizadas, juntamente com a classe de madeira correspondente.
Relatório de cálculo disponível após a conclusão do trabalho.

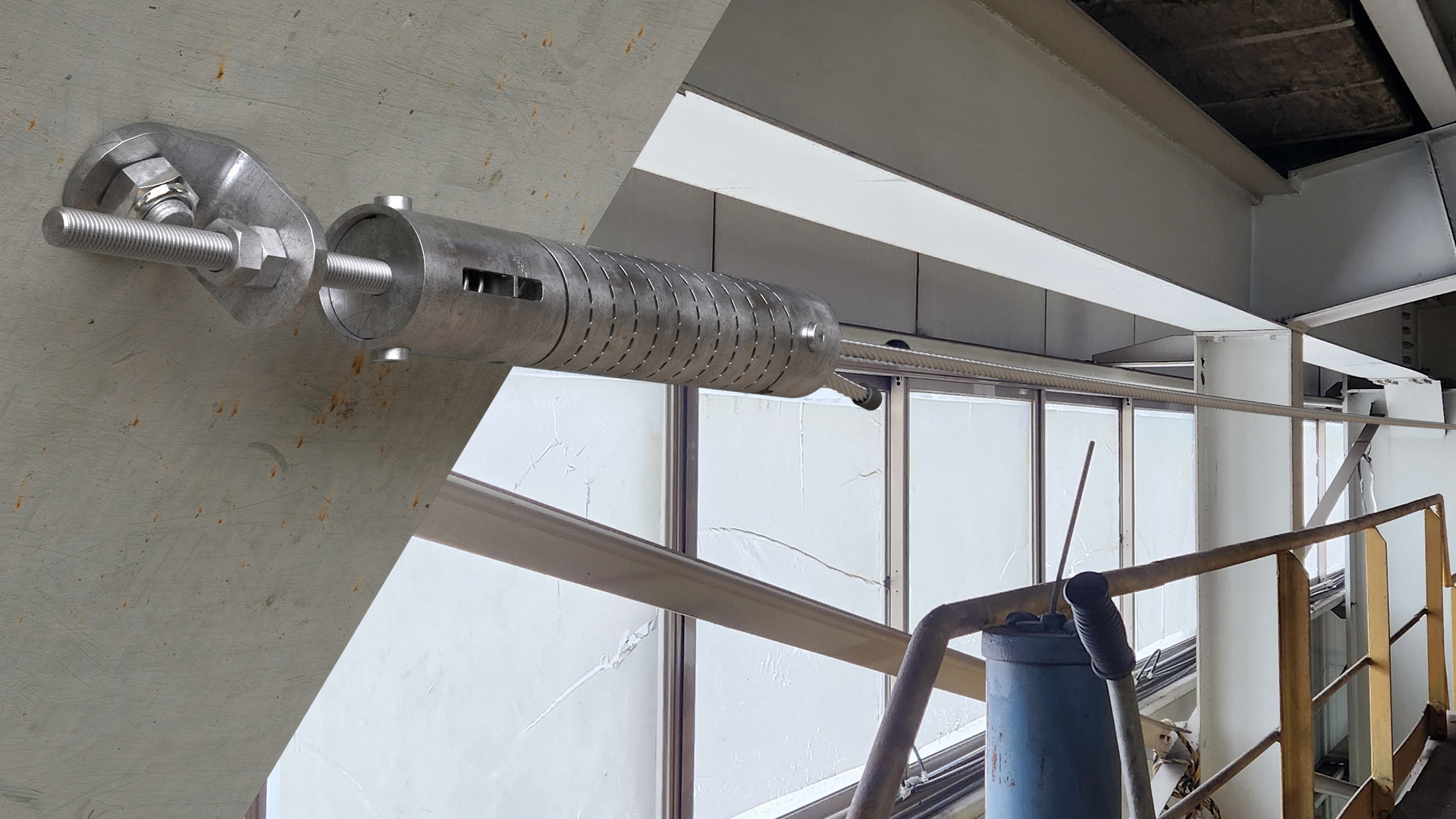

FOLHA DE CÁLCULO PARA LINHAS DE VIDA PATROL
Cálculo da carga nos suportes intermédios e finais de uma linha de vida PATROL.
Permite calcular a carga nos suportes da linha de vida, bem como a deflexão no vão mais longo, em função dos intervalos entre suportes e do comprimento total da linha de vida. O cálculo pode ser efetuado com o tensor de absorção SPEAR ou com o SPEAR EVO em combinação com TOWER, SHIELD e fixação direta à estrutura.
Relatório de cálculo disponível após a conclusão do trabalho.
Permite calcular a carga nos suportes da linha de vida, bem como a deflexão no vão mais longo, em função dos intervalos entre suportes e do comprimento total da linha de vida. O cálculo pode ser efetuado com o tensor de absorção SPEAR ou com o SPEAR EVO em combinação com TOWER, SHIELD e fixação direta à estrutura.
Relatório de cálculo disponível após a conclusão do trabalho.

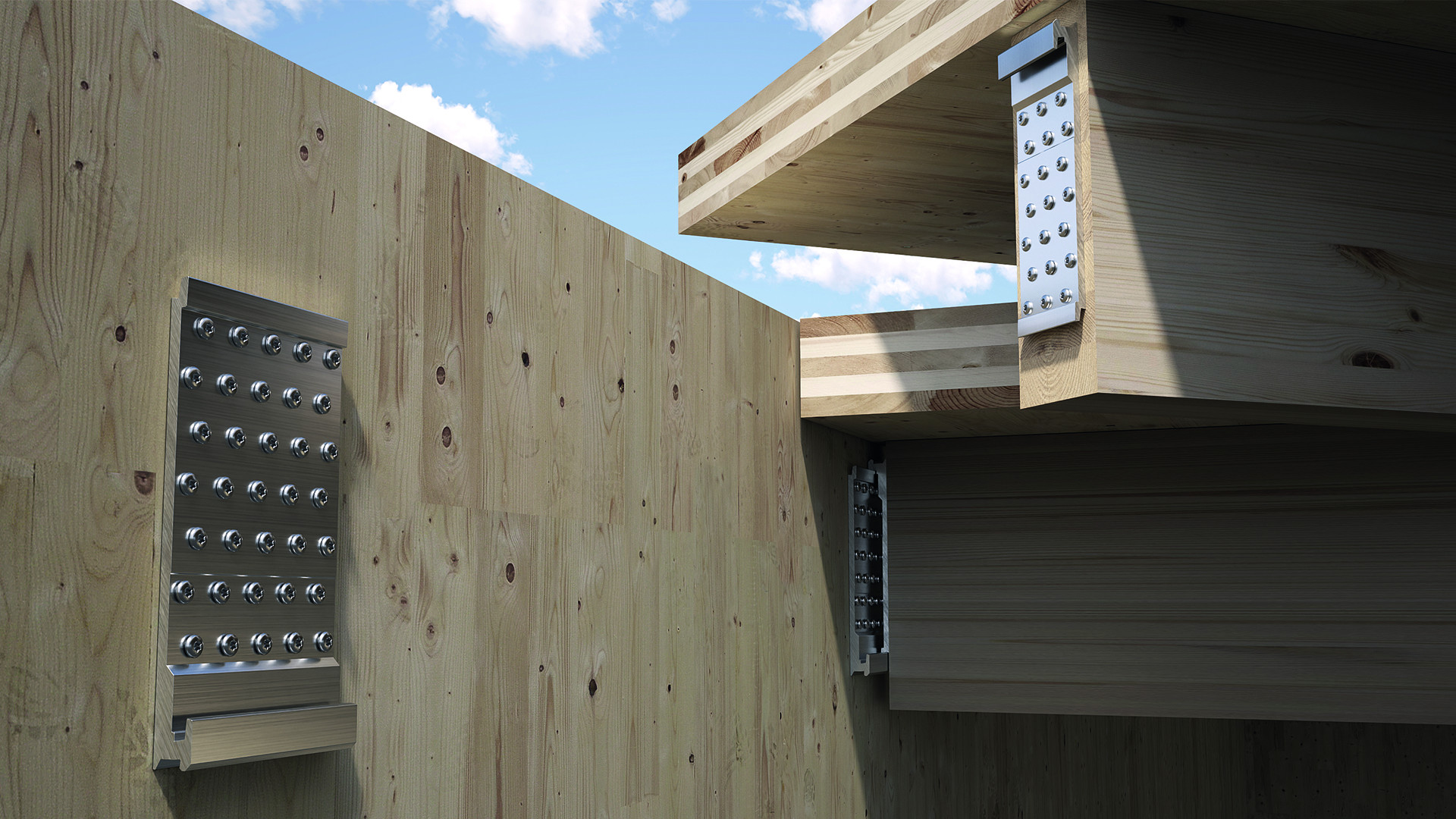

FOLHA DE CÁLCULO PARA JUNTAS COM LIGADOR OCULTO LOCK
Cálculo de uma ligação entre elementos de madeira com ligador oculto de engate LOCK, sujeita a cargas axiais e de corte em todas as direções.
Permite a aplicação do método de cálculo de acordo com a ETA do produto: basta introduzir as cargas e dimensões dos elementos selecionados (vigas, conectores, fresagens), para verificar todos os mecanismos de rutura possíveis e definir as quantidades de conectores a utilizar.
A folha de cálculo permite a realização de verificações tanto para os LOCK na versão em bruto, como na versão EVO para ambientes agressivos. Ambas as versões podem ser calculadas com três variedades de parafusos: de aço inoxidável martensítico, aço carbónico e com revestimento C4 EVO. É possível escolher comprimentos diferentes para cada tipo de parafuso, de acordo com as necessidades.
Possibilidade de imprimir, quando o trabalho estiver terminado, tanto o relatório com as verificações, como a configuração do conector.
Permite a aplicação do método de cálculo de acordo com a ETA do produto: basta introduzir as cargas e dimensões dos elementos selecionados (vigas, conectores, fresagens), para verificar todos os mecanismos de rutura possíveis e definir as quantidades de conectores a utilizar.
A folha de cálculo permite a realização de verificações tanto para os LOCK na versão em bruto, como na versão EVO para ambientes agressivos. Ambas as versões podem ser calculadas com três variedades de parafusos: de aço inoxidável martensítico, aço carbónico e com revestimento C4 EVO. É possível escolher comprimentos diferentes para cada tipo de parafuso, de acordo com as necessidades.
Possibilidade de imprimir, quando o trabalho estiver terminado, tanto o relatório com as verificações, como a configuração do conector.
-1676963386.png)

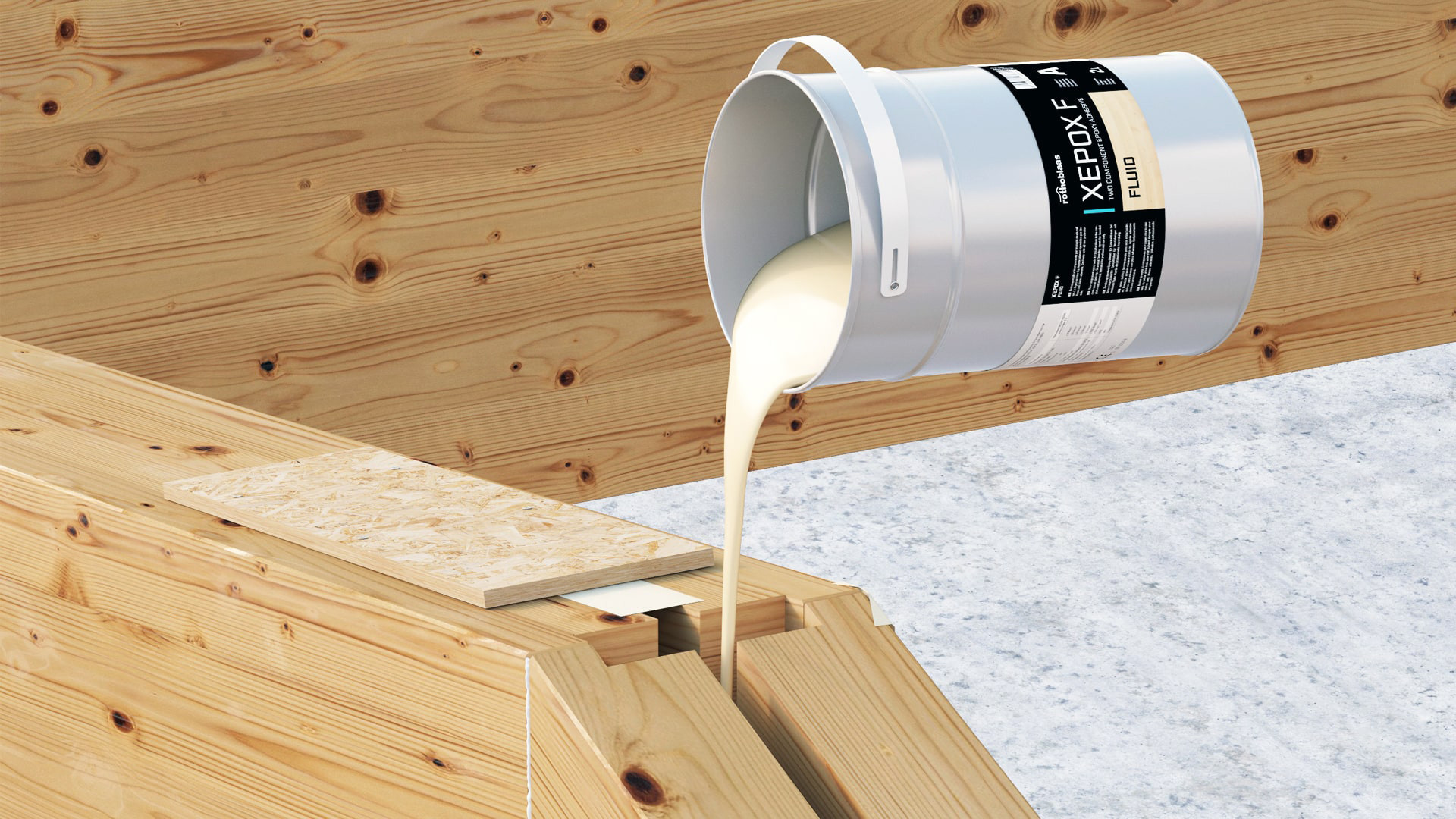

FOLHA DE CÁLCULO PARA NÓS COM CHAPAS METÁLICAS E RESINA EPÓXIDA XEPOX
Cálculo da resistência de um nó entre elementos de madeira com chapas coladas, sujeita a cargas de momento, axiais e de corte, para duas combinações de carga distintas.
Permite a aplicação simples do método de cálculo explicado no catálogo “Chapas e conectores para madeira” e na própria folha: basta introduzir as cargas e dimensões dos elementos selecionados (vigas, chapas, fresagens), para verificar todos os mecanismos de rutura possíveis e definir as quantidades de resina a utilizar.
Possibilidade de imprimir, quando o trabalho estiver terminado, tanto o relatório de cálculo e verificação, como a explicação teórica, bem como o esquema da chapa perfurada caso seja pré-escolhido.
Permite a aplicação simples do método de cálculo explicado no catálogo “Chapas e conectores para madeira” e na própria folha: basta introduzir as cargas e dimensões dos elementos selecionados (vigas, chapas, fresagens), para verificar todos os mecanismos de rutura possíveis e definir as quantidades de resina a utilizar.
Possibilidade de imprimir, quando o trabalho estiver terminado, tanto o relatório de cálculo e verificação, como a explicação teórica, bem como o esquema da chapa perfurada caso seja pré-escolhido.

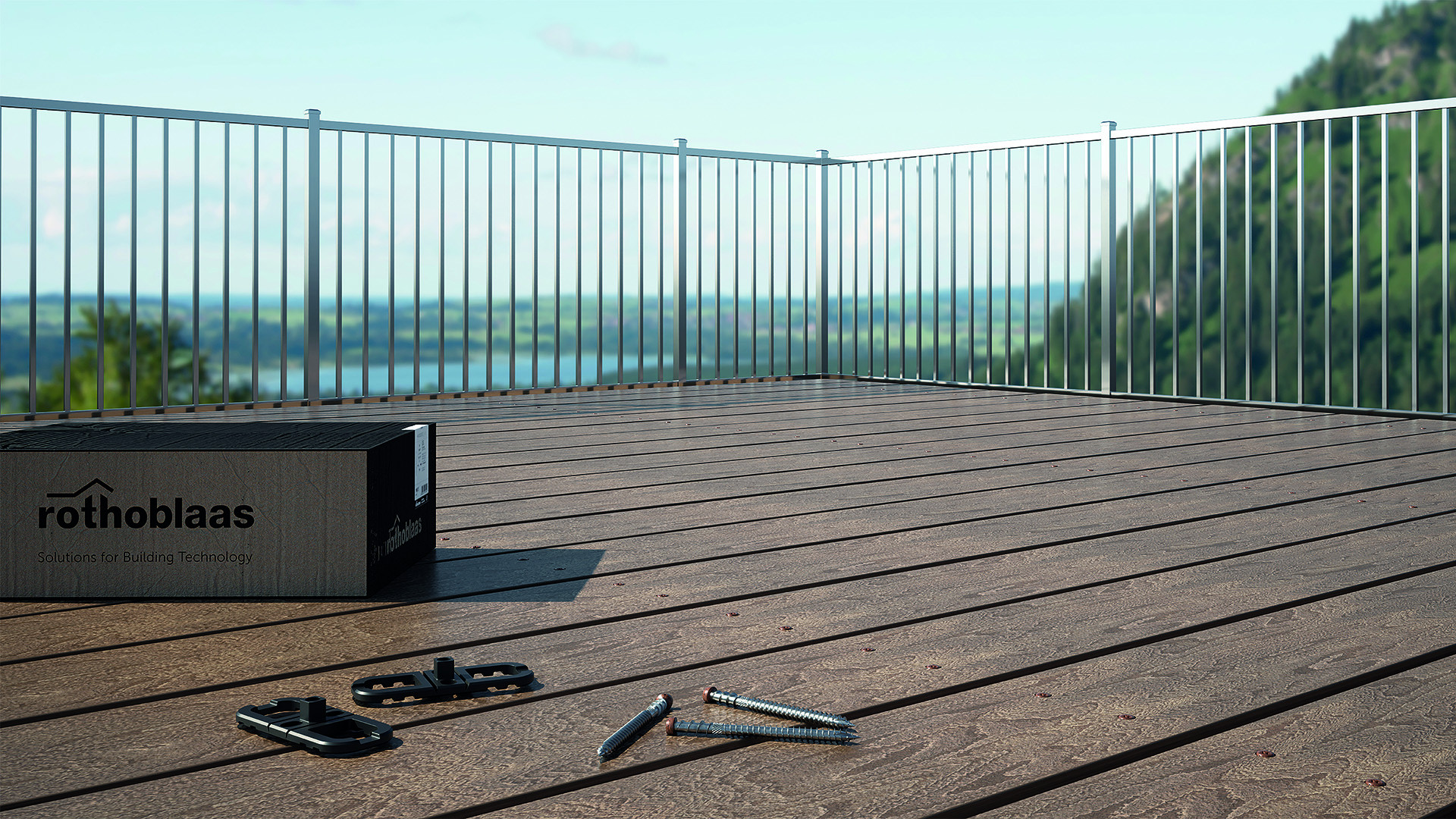

FOLHA DE CÁLCULO TERRAÇOS
Cálculo rápido de todos os componentes Rothoblaas necessários para a construção de um terraço retangular ou em “L”: suportes, subestrutura, fixações e conectores para as tábuas.
Possibilidade de dimensionar o tipo de suporte para subestruturas de madeira ou alumínio e o tipo de conector para fixações visíveis ou ocultas.
Possibilidade de dimensionar o tipo de suporte para subestruturas de madeira ou alumínio e o tipo de conector para fixações visíveis ou ocultas.
